22
EN
BOW THRUSTER BTQ140 - BTQ185 IT EN - REV006B

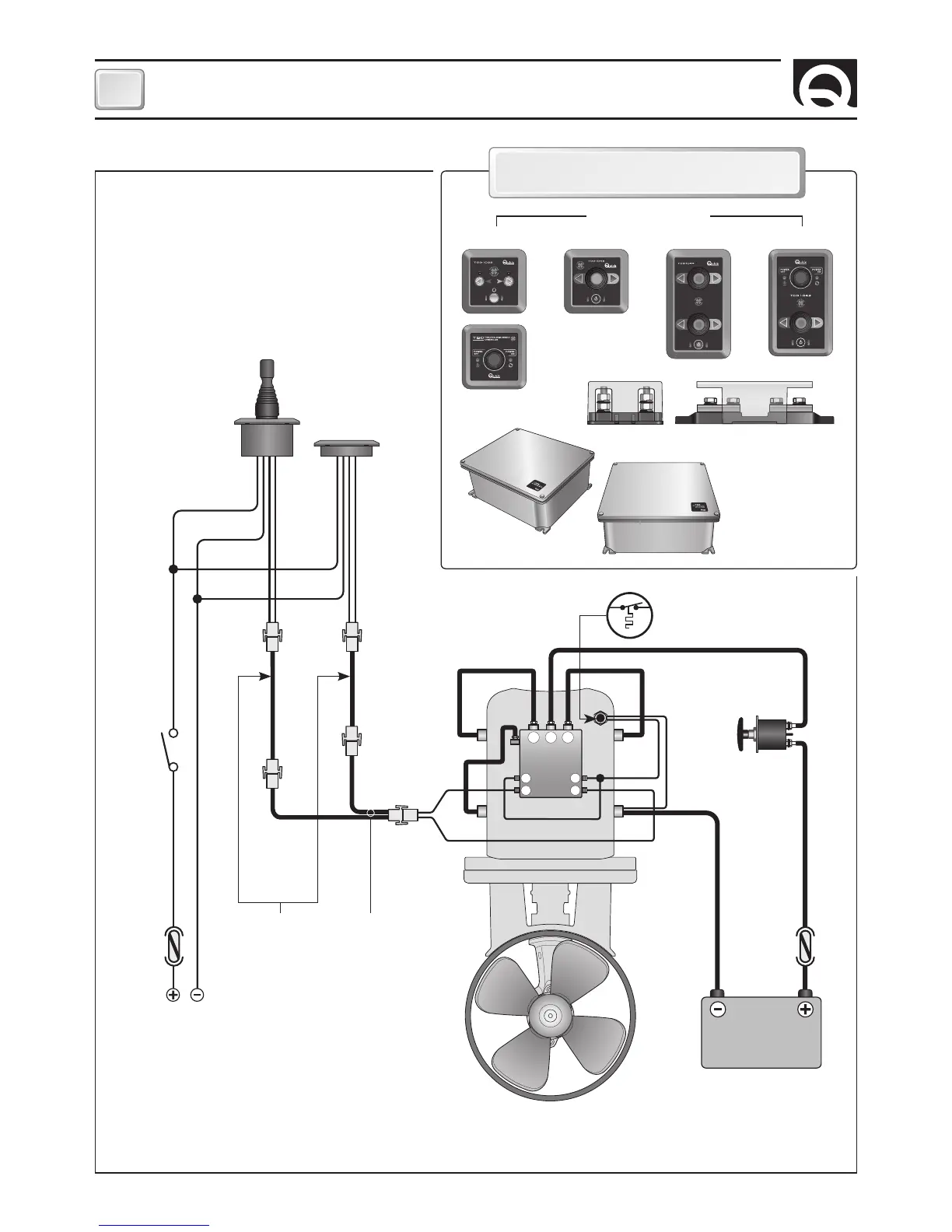

CONNECTION DIAGRAM
M1
A A
S S
SX
+
-
DX
-
M2
BASIC SYSTEM
BTQ14 - BTQ18
MOTOR
BATTERY
12/24V
BATTERY ISOLATOR
BLACK
FUSE
4A FAST
FUSE
SEE TABLE
ON PAGE 16
SWITCH
RED
BLACK
RED
TO THE SERVICES
BATTERY
SPLITTER
(OPTIONAL)
CONTROL CABLE
EXTENSIONS
(OPTIONALS)
*
*
TCD 1042 TCD 1022
*
COMMON NEGATIVE FOR THE BATTERY GROUPS.
*
*
WARNING: IN CASE OF OVERTEMPERATURE, THE THERMAL PROTECTION ON THE MOTOR WILL OPEN AND INTERRUPT THE NEGATIVE CONTACT ON THE
SOLENOID UNIT. WAIT AS LONG AS THE SYSTEM NEEDS TO REACTIVATE.
*
THERMAL
PROTECTION
CONTROL PANELS
QUICK
®
ACCESSORIES FOR ACTIVATION
OF THE THRUSTER
STERN
BOW
TSC THRUSTER
MAIN SWITCH
COMMAND
PSS PARALLEL SERIES
BATTERY SWITCH
FUSEHOLDER TFH3 - TFH6
TMS THRUSTER
MAIN SWITCH
TCD 1022 TCD 1042 TCD 1044 TCD 1062
