6
IT
BOW THRUSTER BTQ140 - BTQ185 IT EN - REV006B
INSTALLAZIONE

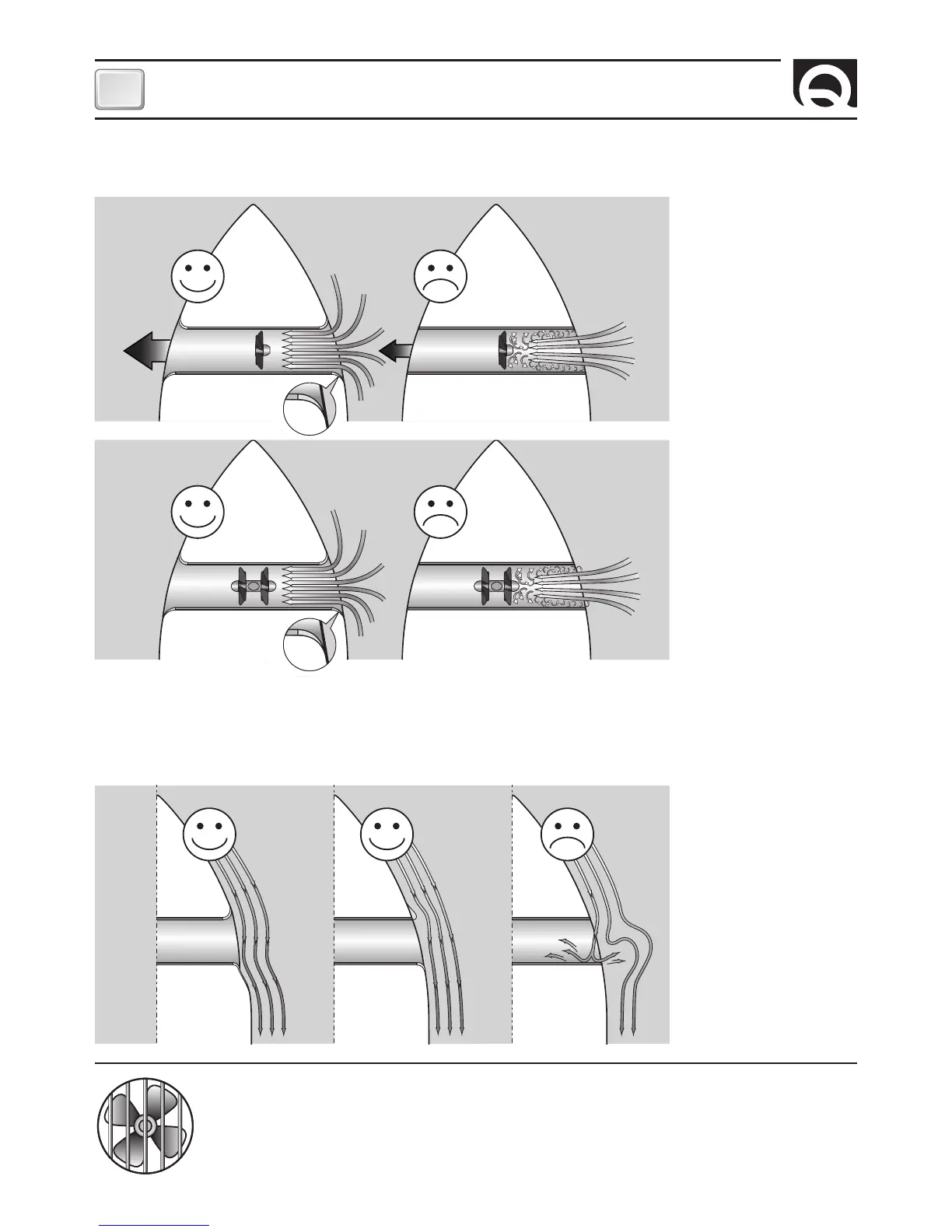

• Le estremità arrotondate del tunnel limitano l’innesco di turbolenze e cavitazione, migliorando le prestazione della spinta
dell’elica e riducendo al minimo la rumorosità.
• Quando l’imbarcazione è in movimento, la forza prodotta dal flusso dell’acqua produce della resistenza sulla faccia po-
steriore del tunnel, che diventa un’area piatta al flusso dellacqua. Per limitare questo fenomeno, prevedere una rientranza
nella parte posteriore del tunnel. Questa dipenderà dalla sagoma dello scafo dell’imbarcazione, o in alternativa, realizzare un
deflettore nella parte anteriore del tunnel.
• Nel caso in cui il tunnel sia vicino alla linea di galleggiamento è consigliabile prevedere l’inserimento di
una grata allestremità del tubo.
La grata deve avere maglie verticali e più larghe possibili, per non contrastare la spinta dell’elica.
Le maglie verticali impediscono l’ingresso della maggior parte degli oggetti galleggianti.
ELICA SINGOLA
ELICA DOPPIA
