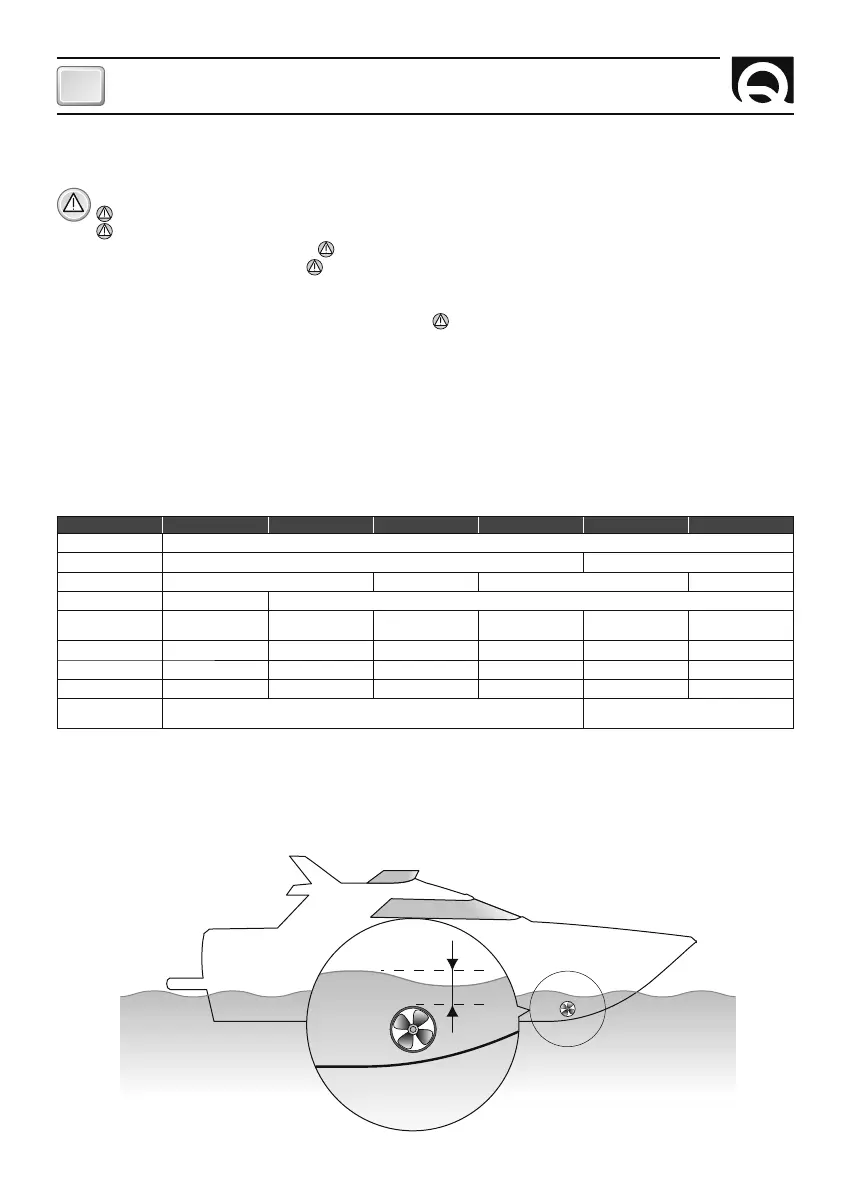

4
CARATTERISTICHE
IT
BOW THRUSTER BTQ250 - BTQ300 IT EN - REV006A
PRIMA DI UTILIZZARE IL BOW THRUSTER LEGGERE ATTENTAMENTE IL PRESENTE MANUALE D'USO.
IN CASO DI DUBBI CONSULTARE IL RIVENDITORE QUICK
®
.
ATTENZIONE:
i Bow Thruster Quick
®
sono stati progettati e realizzati per asservire all’uso nautico.
Non utilizzare questi apparecchi per altri tipi di applicazioni.
Quick
®
non si assume alcuna responsabilità per i danni diretti o indiretti causati da un uso improprio dell’apparecchio o da
una scorretta installazione.
Il Bow thruster non è progettato per mantenere carichi generati in particolari condizioni atmosferiche (burrasca).
Si raccomanda di affidare a un professionista la predisposizione e il posizionamento del tubo allo scafo. Queste istruzioni
sono generiche, e non illustrano in alcun modo i dettagli delle operazioni di predisposizione del tunnel quale competenza del
cantiere. In caso di eventuali problemi provocati da un’installazione difettosa del tunnel, ne risponderà in pieno l’installatore.
Non installare il motore elettrico nelle vicinanze di oggetti facilmente infiammabili.
LA CONFEZIONE CONTIENE:
bow thruster - dima di foratura - guarnizione - o-ring (per l'assemblaggio) - manuale di
istruzioni - condizioni di garanzia.
ATTREZZI NECESSARI PER L'INSTALLAZIONE:
BTQ250, trapano con punta da Ø 11 mm (7/16"); tazza Ø 46 mm (1"13/16); chiavi maschio esagonale: 4 mm, 5 mm, 8 mm, 10 mm;
chiave a forchetta o poligonale: 24 mm.
BTQ300, trapano con punta da Ø 15 mm (19/32"); tazza Ø 53 mm (2"3/32); chiavi maschio esagonale: 4 mm, 5 mm, 8 mm, 12 mm;
chiave a forchetta o poligonale: 27 mm.
ACCESSORI QUICK
®
CONSIGLIATI:
TCD 1022 - TCD 1042 - TCD1044 - TCD1062 - TMS - TSC - PSS - TFH3 - TFH6
MODELLO BTQ2512012 BTQ2512024 BTQ2514024 BTQ2524024 BTQ3025024 BTQ3027024
N° Eliche 2 controrotanti
Tunnel Ø 250 mm (9” 27/32) 300 mm (11” 13/16)
Potenza motore 6,5 Kw 6,5 Kw 8 Kw 10 KW 10 KW 12 KW
Tensione 12 V 24 V 24 V 24 V 24 V 24 V
Sezione cavi
2 x 95 mm
2
(2 x AWG 3/0)
120 mm
2
(AWG 4/0)
120 mm
2
(AWG 4/0)
185 mm
2
(AWG 350MCM)
185 mm
2
(AWG 350MCM)
2 x 95 mm
2
(2 x AWG 3/0)
Fusibile 500A CNL DIN 275A CNL DIN 275A CNL DIN 500A CNL DIN 400A CNL DIN 500A CNL DIN
Spinta 120 kgf (265 lb) 120 kgf (265 lb) 140 kgf (308 lb) 240 kgf (529 lb) 250 kgf (551 lb) 270 kgf (595 lb)
Peso 36,6 kg (80.7 lb) 39,5 kg (87.1 lb) 39,5 kg (87.1 lb) 50,0 kg (110.2 lb) 48,0 kg (105.8 lb) 55,2 kg (121.7 lb)
Spessori
limite dei tubi
min. 6,5 mm - max 11 mm
(min. 1/4” - max 7/16”)
min. 9,5 mm - max 13,5 mm
(min. 3/8” - max 17/32”)
MODELLO BTQ3030048
N° Eliche 2 controrotanti (NIBRAL)
Tunnel Ø 300 mm (11” 13/16)
Potenza motore 15 Kw
Tensione 48 V
Sezione cavi 2 x 95 mm
2
(2 x AWG 3/0)
Fusibile 500A CNL DIN
Spinta 300 kgf (265 lb)
Peso 58,2 kg (128.3 lb)
Spessori
limite dei tubi
min. 9,5 mm - max 13,5 mm
(min. 3/8” - max 17/32”)
Quick
®
si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.
