INSTALLAZIONE
IT
BOW THRUSTER BTQ250 - BTQ300 IT EN - REV006A
L’ELICA
PANNELLO DI COMANDO
Per l’installazione del pannello di comando, fare riferimento ai manuali d’uso “TCD 1022 - TCD 1042 - TCD 1044”
LOCTITE
ATTENZIONE:
accertarsi, ad assemblaggio
ultimato, che le eliche siano ben centrate
all’interno del tunnel.

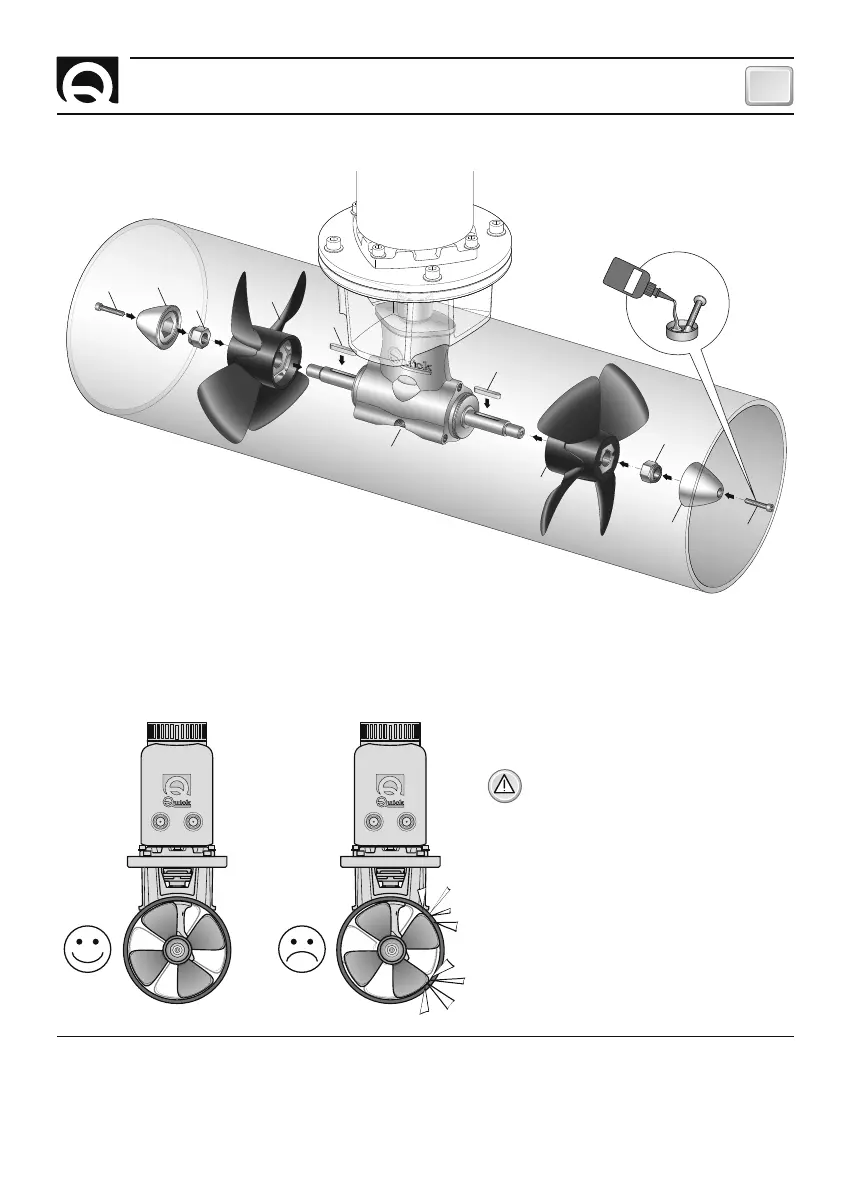

MONTAGGIO DELLE ELICHE
Inserire le chiavette di trascinamento
A
sul piede riduttore
B
; assemblare le eliche
C
e
D
al piede del riduttore ingranandole
alle spine di trascinamento
A
e fissare le eliche con i dadi autofrenanti
E
.
Gli anodi
F
si inseriscono sul dado
E
e vengono fissati con le viti
G
bagnate con adesivo (tipo loctite) frena-filetti.
A
B
C
E
G
F
A
D
E
F
G
