BOW THRUSTER BTQ250 - BTQ300 IT EN - REV006A

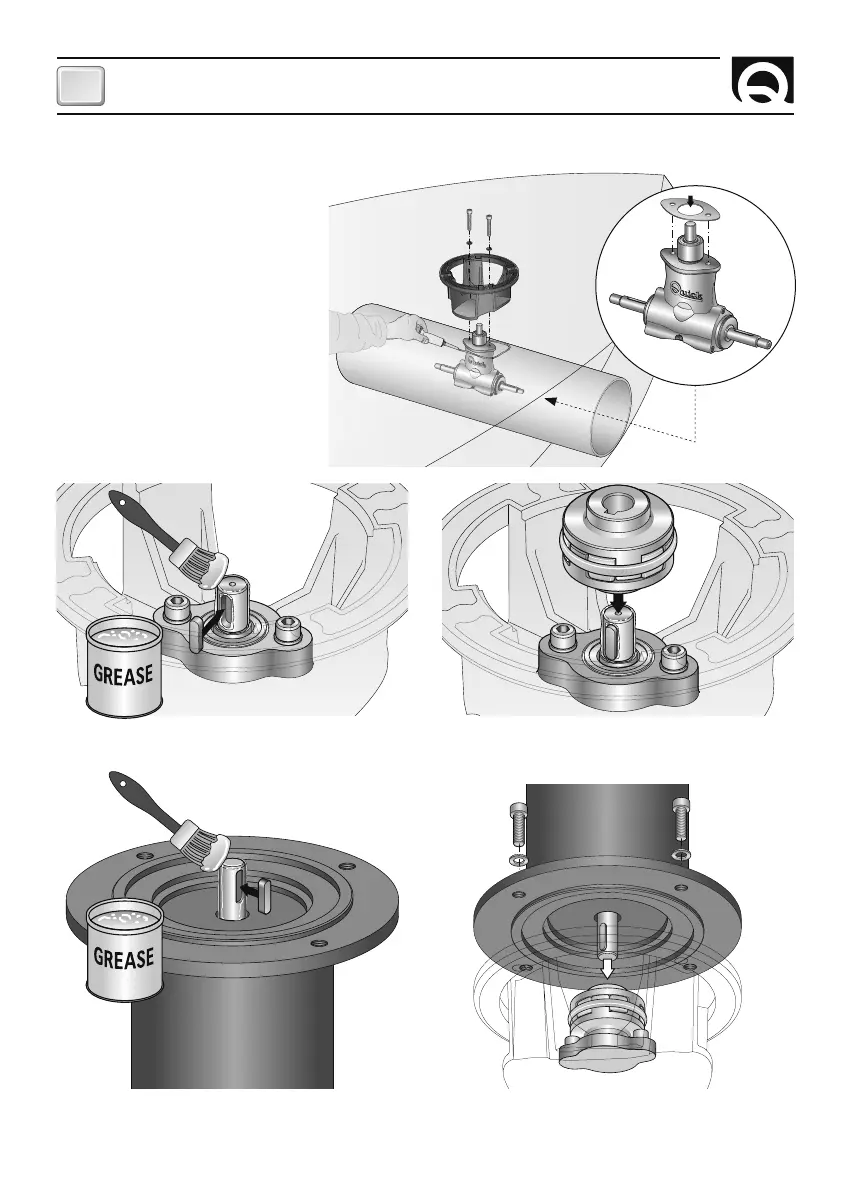

IL PIEDE RIDUTTORE E LA FLANGIA DI SUPPORTO MOTORE
SILICONE
• Ingrassare la parte terminale dell’albero del piede riduttore;
montare la chiavetta nella propria sede.
• Inserire il giunto elastico nella parte terminale dell’albero
del piede riduttore.
• Inserire il motore sul giunto elastico, fissare con le 4 viti e
rondelle in dotazione.
• Ingrassare la parte terminale dell’albero motore; montare
la chiavetta nella propria sede.
• Procedere al montaggio del piede ridutto-
re con la specifica guarnizione di tenuta.
• Come ulteriore precauzione contro l’in-
gresso d’acqua, applicare silicone per uso
nautico nella zona di contatto tra flangia
e tubo.
• Fissare il tutto con la flangia utilizzando le
specifiche viti e rondelle.
INSTALLAZIONE
