6
IT
RETRACTABLE THRUSTER BTR185 - IT GB - REV004B

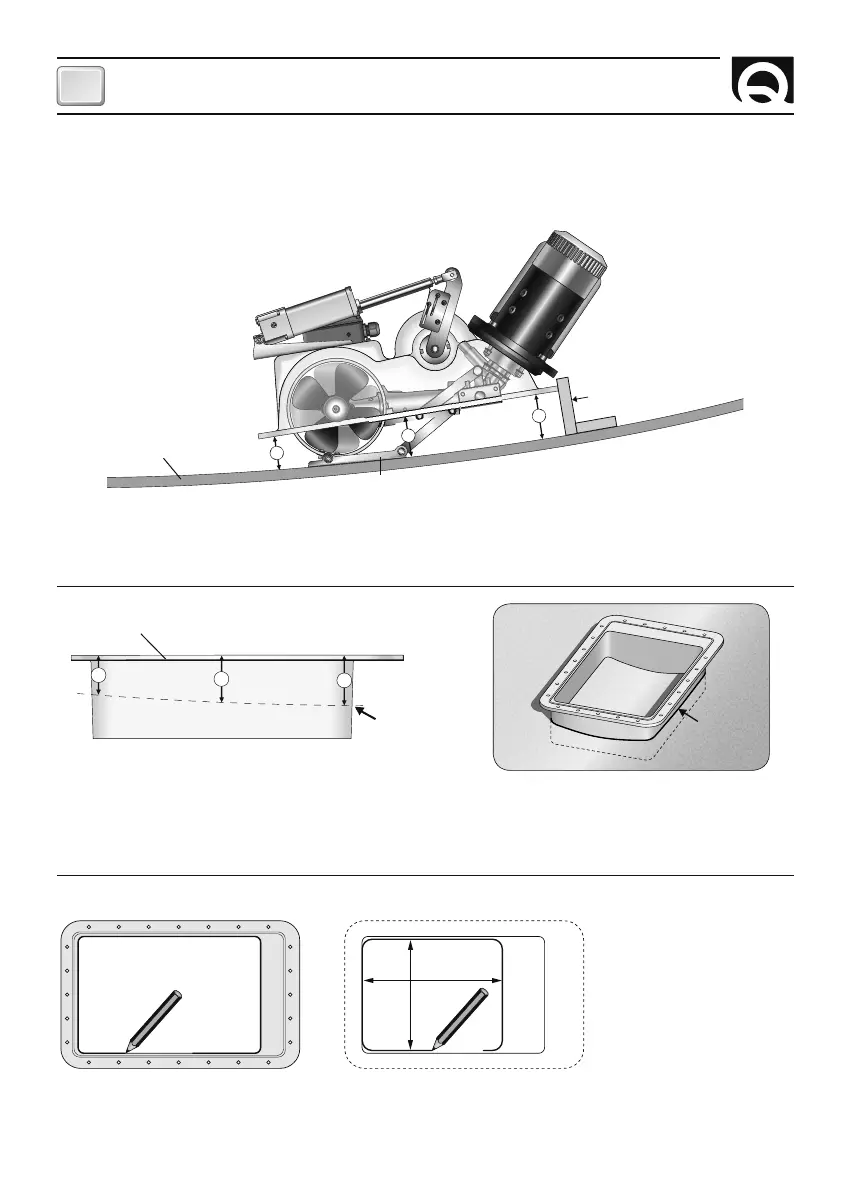

Localizzazione dell’installazione
Accedere direttamente nella parte interna dello scafo, nella zona in cui il propulsore verrà installato.
Riportare le altezze (X Y Z) rilevate sul lato maggiore del supporto.
Ripetere l’operazione per rilevare anche le altezze dei lati minori ed adattare il supporto alla forma dello scafo.
Una volta rifilato il supporto, bloccarlo temporaneamente nella posizione contrassegnata (REF) per permettere le verifiche
degli ingombri finali.
REF
X
Y
Z
Fig. 1
PROPULSORE CHIUSO
SCAFO
PIASTRA METALLICA
X
Y
Z
Fig. 2
CUT LINE
SUPPORTO
Verificata la corretta posizione, contrassegnare sullo scafo la sagoma interna del supporto (Fig.3a).
Rimuovere il supporto, misurare e segnare l’apertura dello scafo usando le dimensioni riportate sulla figura 3b.
La posizione del propulsore dovrà permettere agevoli manovre di installazione.
F
280 mm
350 mm
Fig. 3a Fig. 3b
Posizionare il propulsore, in posizione di riposo (chiuso), all’interno dello scafo facendolo appoggiare sulla piastra metallica
solidale al tunnel. Rilevare le altezze (X Y Z) che intercorrono tra la parte inferiore della flangiatura e lo scafo.
Realizzare dei riferimenti (REF) che permettano, una volta rimosso il propulsore, di sistemare il supporto nella stessa
posizione.
INSTALLAZIONE
