MANUALE D’INSTALLAZIONE E USO BTR185 - REV009A
17
IT
BTR1856 - Funzionamento

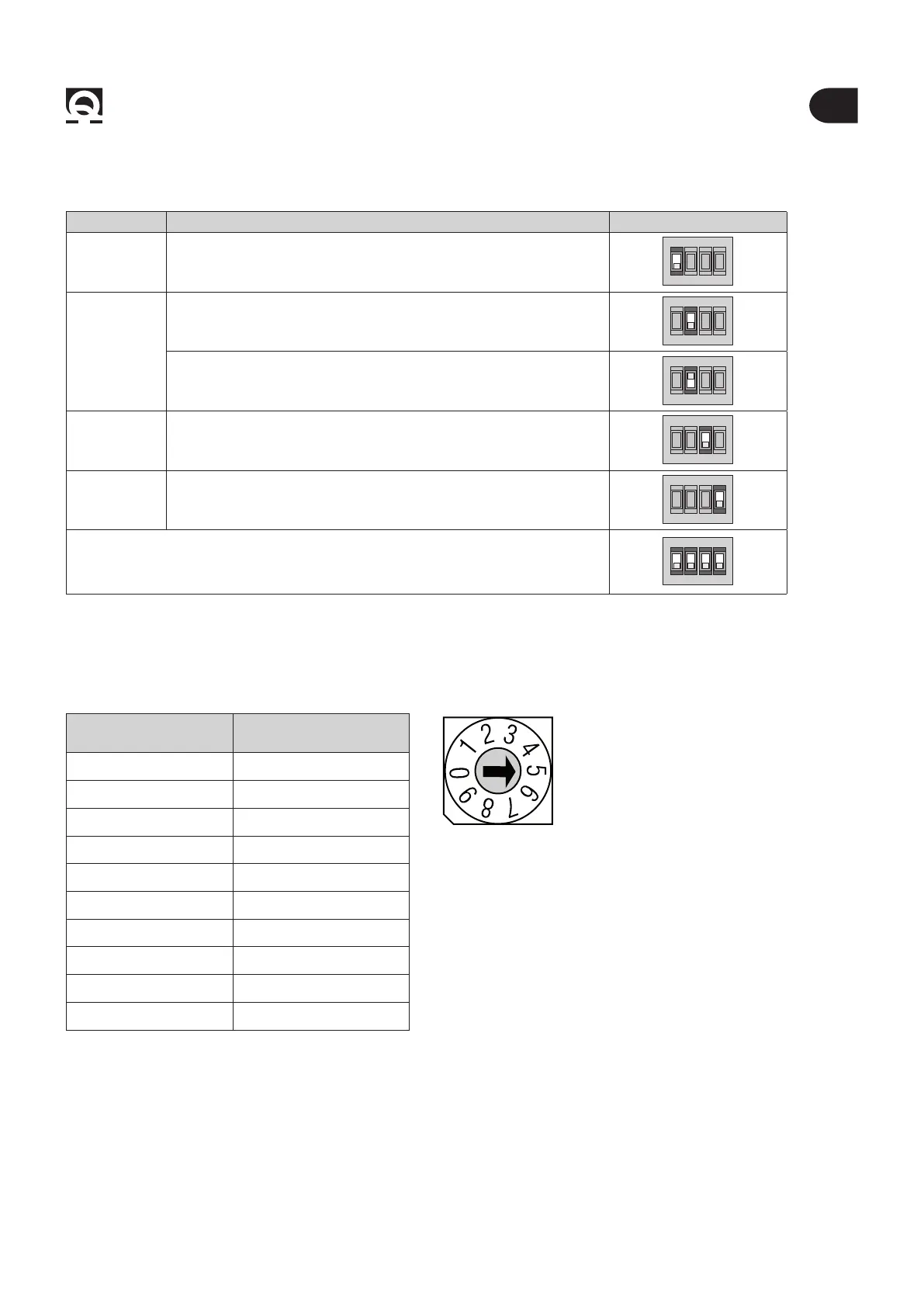

6.0 - Dip-Switch selezione opzioni
SELEZIONE FUNZIONE DIP-SWITCH
1 Riservata (mantenere sempre off)
ON
1 2 3 4
2
Indica alla stazione di comando CAN che il propulsore è di prua (OFF)
ON
1 2 3 4
Indica alla stazione di comando CAN che il propulsore è di poppa (ON)
ON
1 2 3 4
3 Riservata (mantenere sempre off)
ON
1 2 3 4
4 Riservata (mantenere sempre off)
ON
1 2 3 4
IMPOSTAZIONE DI FABBRICA: 1 = OFF , 2 = OFF , 3 = OFF , 4 = OFF
ON
1 2 3 4
6.1 - Selettore rotativo corrente attuatore
I dieci passi selezionabili (da 0 a 9) permettono di impostare una percentuale (vedi tabella), riferita alla "corrente/carico mas-
simo", permessa per l’attuatore in uso.
POSIZIONE SELETTORE
ROTATIVO
% CORRENTE/
CARICO MASSIMO
0 28%
1 36%
2 44%
3 52%
4 60%
5 68%
6 76%
7 84%
8 92%
9 100%
Qualora sia richiesta una impostazione diversa da quella di fabbrica effettuare le seguenti operazioni:
1) Con la scheda non alimentata posizionare la freccia del selettore rotativo nella posizione voluta.
2) Alimentando la scheda, verrà automaticamente settata la percentuale corrispondente alla posizione selezionata.
Se il limite di corrente/carico massimo è troppo basso rispetto alle reali esigenze di utilizzo potrebbero intervenire le protezioni
contro l’elevato assorbimento dell’attuatore in chiusura e apertura l'elica retrattile con lampeggio di errore 1 e 7.
