MANUALE D’INSTALLAZIONE E USO BTR185 - REV009A
7
IT
BTR1854 - Installazione

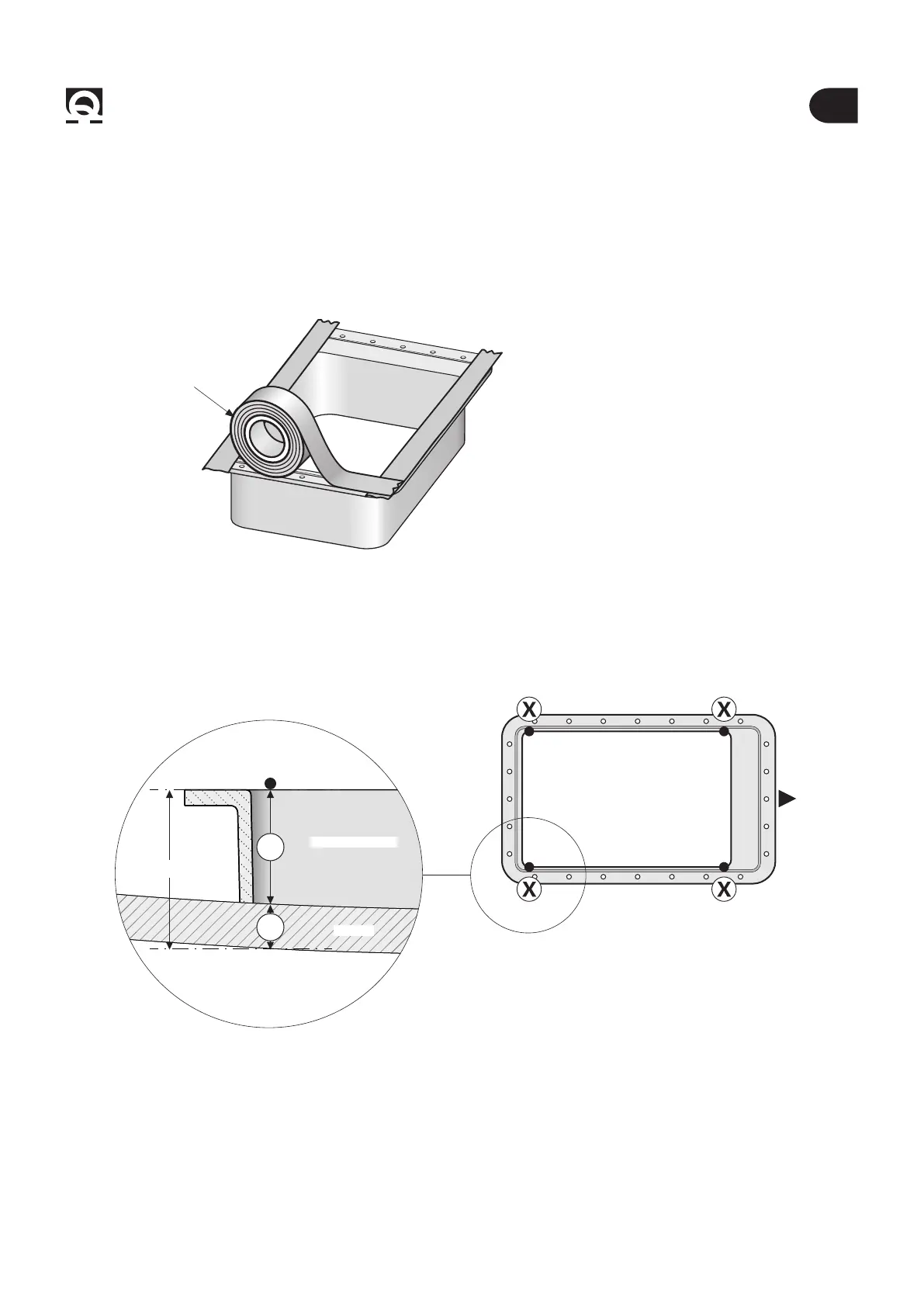

• Proteggere la sede della guarnizione con carta gommata per evitare di sporcarla,
no all’installazione dell'elica retrattile (Fig. 1A).
CONTROFLANGIA
4.1 - Installazione della controangia
Accedere direttamente nella parte interna dello scafo, nella zona in cui l'elica retrattile verrà installata.
La posizione dell'elica retrattile dovrà permettere agevoli manovre di installazione.
CARTA
GOMMATA
Fig. 1A
Fig. 1B
SCAFO
CONTROFLANGIA
80/100 mm
• Segnare con un pennarello la controangia nelle quattro posizioni X dei lati lunghi, calcolando l'altezza con la formula:
h = 80/100mm
-
HT (spessore dello scafo) (g.1B).
PRUA
CONTROFLANGIA
