DYLAN DH 1500/1700/2000W - REV007A
SALPA ANCORA IDRAULICO
309,5 (12
3
/16)
170 (6
3
/4)
180 (7)
87
(3
1
/
2
)
105 (4
1
/
4
)
277 (10
59
/64)
118 (4
5
/8)
189.5 (7
29
/64)

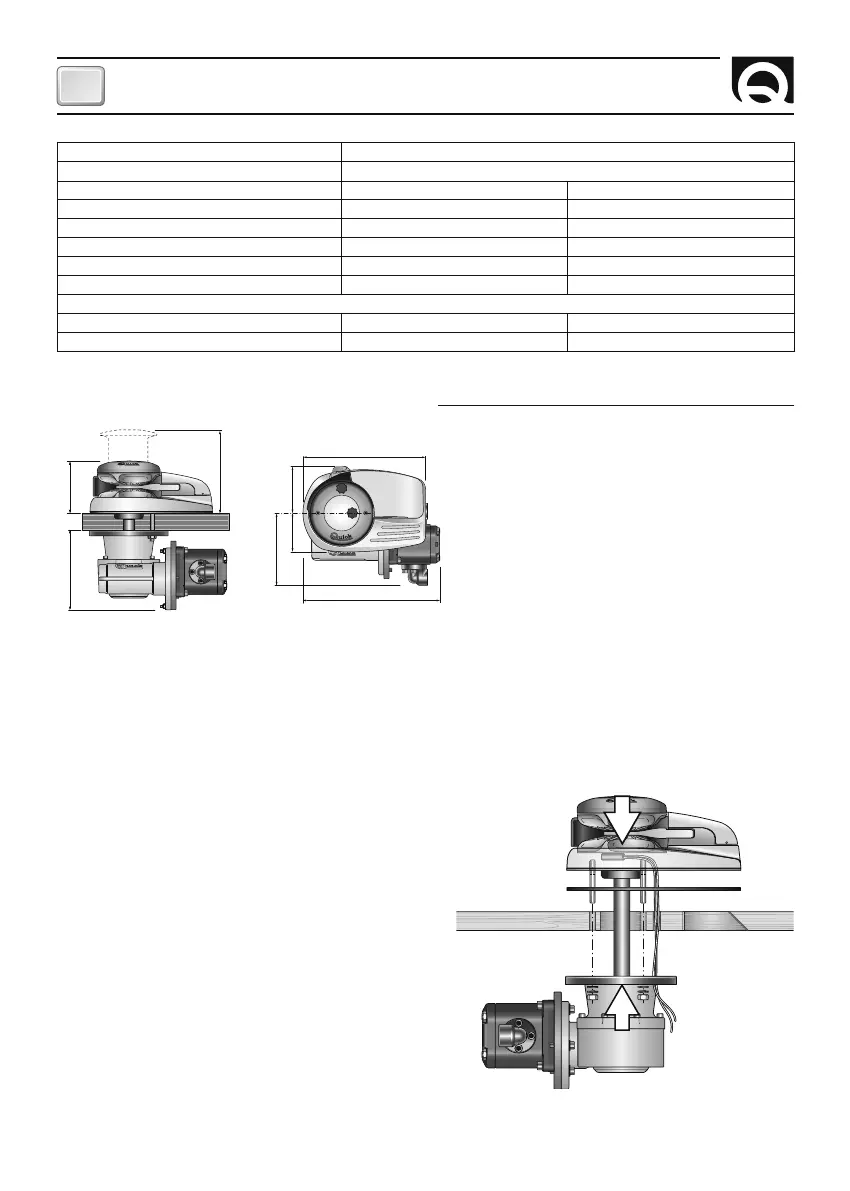

DIMENSIONI DEL MODELLO IDRAULICO - / D mm ( inch )
PROCEDURA DI MONTAGGIO
Posizionare la parte superiore e collegare a questa la parte inferio-
re, infi lando l'albero nel riduttore.
Fissare il salpa ancora avvitando i dadi sui prigionieri di bloccaggio.
Collegare i tubi provenienti dalla valvola distributrice alle due fl an-
gette del motore idraulico (vedi schema di collegamento a pag.13).
Quick
®
si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.
F
LA CONFEZIONE CONTIENE:
salpa ancora idraulico (top + motoriduttore) - dima di foratura - leva - viterie (per l'assemblaggio) -
manuale di istruzioni - condizioni di garanzia.
ATTREZZI NECESSARI PER L'INSTALLAZIONE:
trapano con punta: Ø 12 mm (15/32"); a tazza Ø 90 mm (3"1/2);
chiave esagonale: 17 mm.
ACCESSORI QUICK
®
CONSIGLIATI:
deviatore da pannello (mod. 800) - Pulsantiera stagna (mod. HRC 1002) - Pulsante a piede (mod.
900) - Interruttore magneto-idraulico - Conta catena per l'ancoraggio (mod. CHC 1102M e CHC 1202M) - Sistema di comando via radio
RRC (mod. R02, PO2, H02).
(1) Misure effettuate con barbotin per catena da 12 mm.
(2) Su richiesta possono essere forniti alberi e prigionieri per spessori di coperta maggiori.
MODELLO IDRAULICO DYLAN DH - / D
Tipologia motore Reversibile ad ingranaggi
Cilindrata 9,6 cc 0,59 in
3
Capacità di sollevamento • 100 bar = 600 kg • 150 bar = 1000 kg • 1450 psi = 1322,8 lb • 2176 psi = 2204,6 lb
Velocità di recupero al carico di lavoro (1) 40 lt /min = 20 mt/min 9,1 USG/min = 76 ft/min
Spessore coperta (2) 40 ÷ 80 mm 1” 9/16 ÷ 3” 5/32 inch
Peso - modello senza campana 39,0 kg 86,0 lb
Peso - modello con campana 44,2 kg 97,4 lb
VALORI DI REGOLAZIONE (consigliati da Quick)
Portata 40 lt/min 9,1 USG/min
Pressione massima 150 bar 2176 psi
