Quick GP2 1200 - Page 37

37
FR
GP2 SERIES GENIUS 500/1200 - REV001A
F
ENTRETIEN
30
22
29
19
A
26
27
26
20
19
40
41
42
31
38
32
33
26
43
16
15
14
13
18
6
11
32
33
34
35
36
37
35
39
17
22
10
22
22
25
26
26
28
7
3
4
1
5
B
C
L
I
M
N
H
F
G
E
D

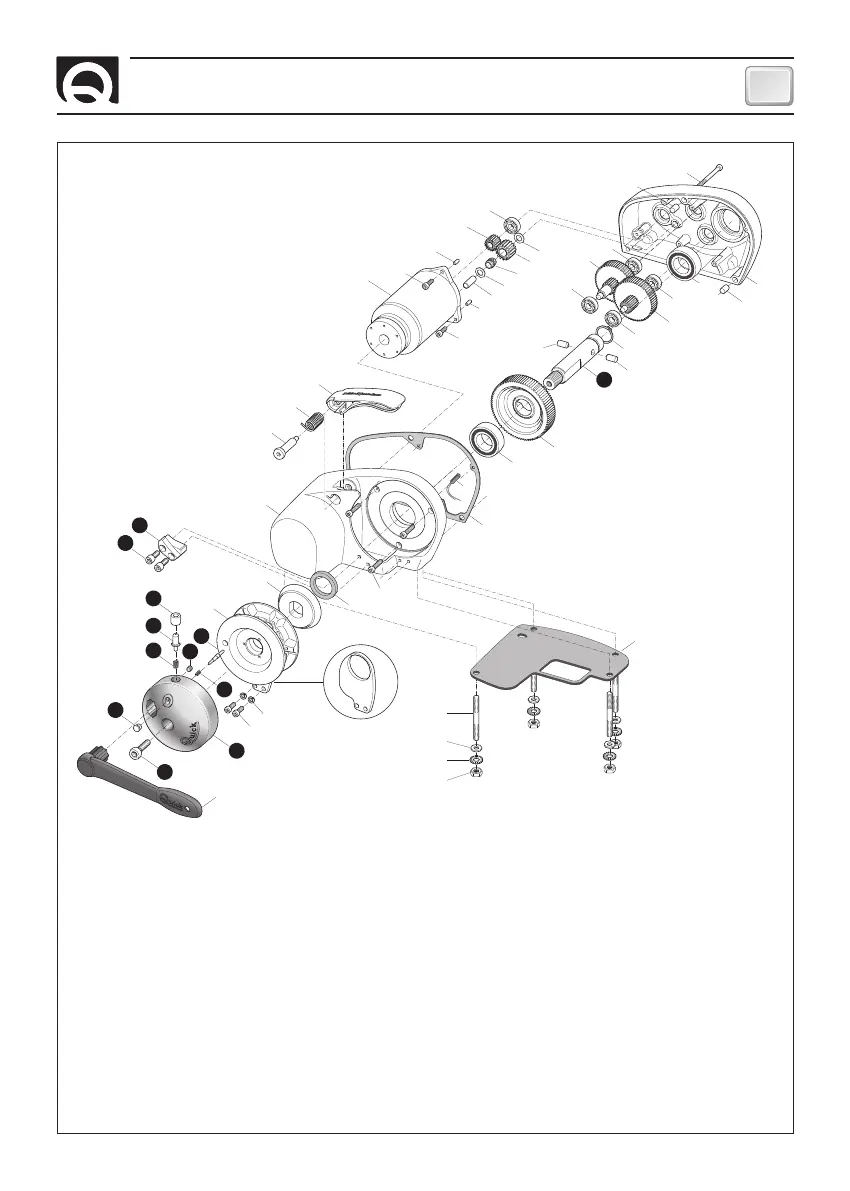

GP2 1200 FF
Référence numéros sur les pages 34-35
POS. DENOMINATION
A Arbre série
B Guide pivot
C Vis
D Pivot
E Ressort pivot
F Couvercle barbotin
G Poignée
H Vis couvercle barbotin
I Vis
L Pivot
M Ressort pivot
N Douille
