Quick GP2 1200 - Anschlussplan

42
DE
GP2 SERIES GENIUS 500/1200 - REV001A
-
+
M1
M2
MEHRZWECK-
WASSERDICHTE
FERNBEDIENUNG
MOD. HRC 1002
ANKERWINDE
BATTERIE
HYDRAULISCHER
SHUTZAUTOMAT
(SIEHE TABELLE
AUF S. 40)
UMPOLRELAISBOX
MOD. T6411-12 (12V)
FUSSSCHALTER MOD. 900U UND 900D
SCHWARZ
BROWN
BLAU
BROWN
SCHWARZ
BLAU
SICHERUNG
4A (12V)
2A (24V)
KETTENZÄHLER-
TAFEL
SCHALTER AN
BEDIENTAFEL
METERZÄHLER-
FERNBEDIENUNG
FÜR DIE ANKERWINDE
TASCHEN - DRUCKKNOPFSTAFEL
EMPFANGSGERÄT
QUICK
®
-ZUBEHÖRTEILE FÜR DIE
BETÄTIGUNG DER ANKERWINDE
FUNKFERNSENDER
FUNKFERNSTEUERUNG
BASISSYSTEM
L = L1 + L2 + L3 + L4 + L5

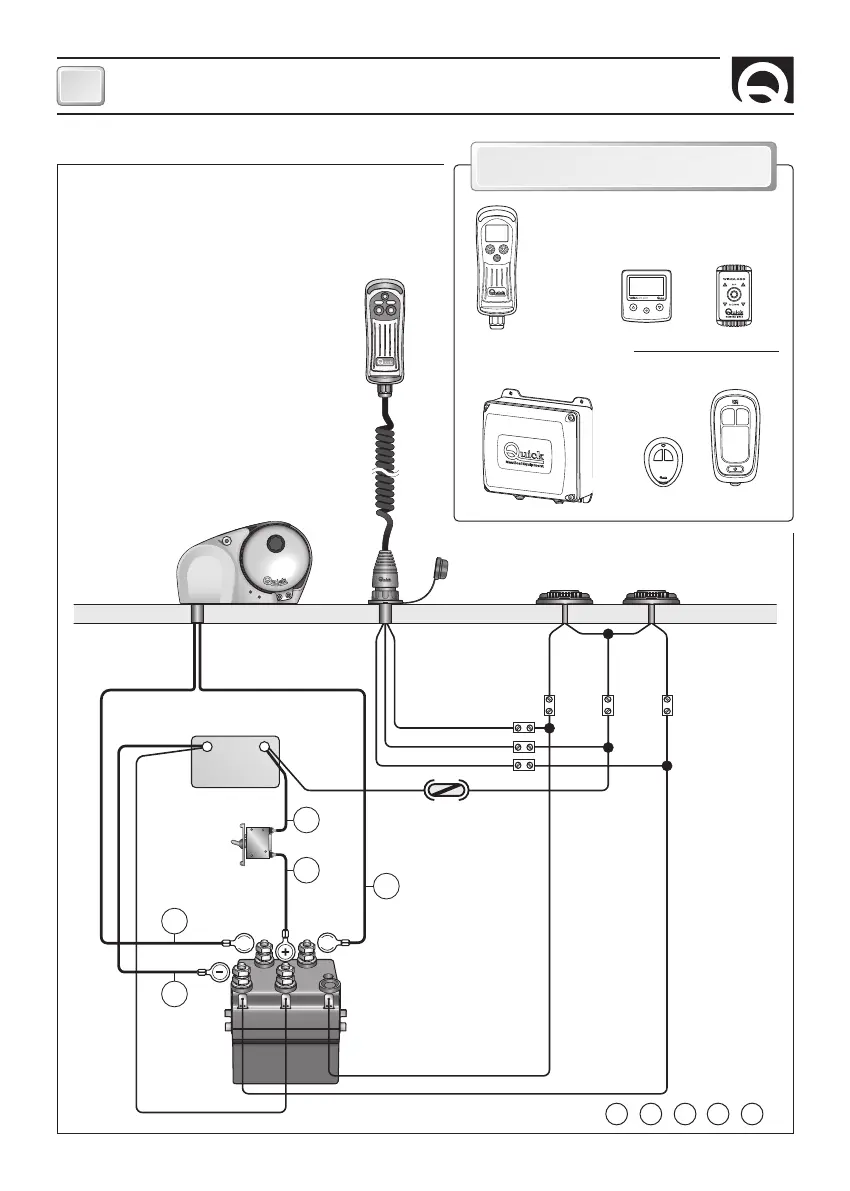

ANSCHLUSSPLAN
C
A2
A1
L3
L2
L1
L4
L5
