Quick GP2 GENIUS Series User Manual

26
GP2 SERIES GENIUS 1500/2000 - REV001B
FR

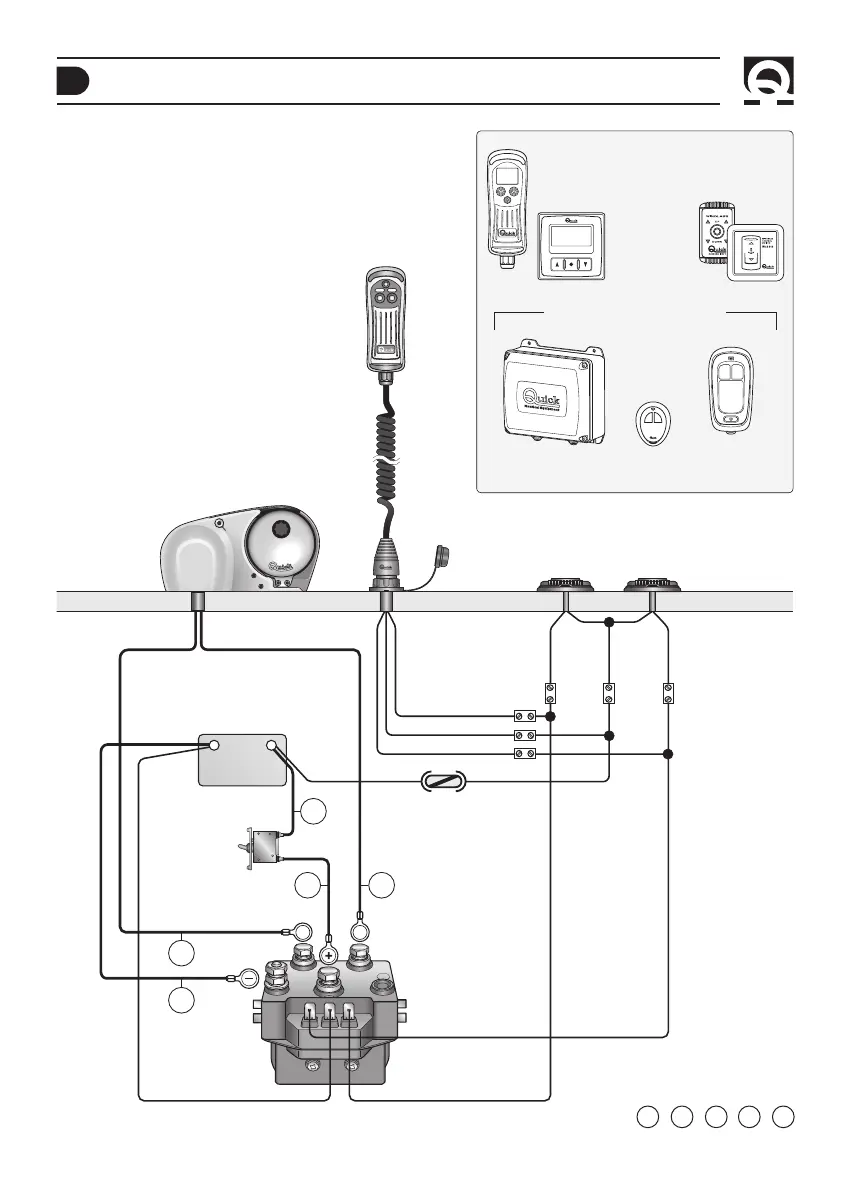

SCHÉMA DE CABLAGE
-
+
M1 M2
TELECOMMANDE
À FONCTION
MULTIPLE
MOD. HRC 1002
GUINDEAU
BATTERIE
DISJONCTEUR
MAGNÉTIQUE-
HYDRAULIQUE
(VOIR TABLEAU À
LA PAGE 24)
BOÎTIER RELAIS
INVERSEURS
MOD. T6415-12 (12V)
MOD. T6415-24 (24V)
C
A2
BOUTONS À PIED MOD. 900U ET 900D
NOIR
MARRON
BLEU
MARRON
NOIR
BLEU
A1
FUSIBLE
4A (12V)
2A (24V)
SYSTEME DE BASE
AVEC ACCESSORIES QUICK
®
RECOMMANDES
POUR ACTIONNER LE GUINDEAU
L = L1 + L2 + L3 + L4 + L5
L3L2
L1
L4
L5
MIGNON
MOD. P02
RÉCEPTEUR
MOD. R02
TABLEAU DE
COMMANDE
MOD. H02
EMETTEUR
COMPTEUR DE
CHAÎNE SUR
TABLEAU
CHC 1203
COMMANDES
DU TABLEAU
MOD.800
MOD. WCS810
TELECOMMANDE AVEC
COMPTEUR DE CHAÎNE
MOD. CHC 1102 M
RADIOCOMMANDES RRC
