INSTALLATION
D
BATTERIEN
ACHTUNG:
Während des Aufladens der Batterien können explosive Gase entstehen. Funken und
Flammen vermeiden. Für eine ausreichende Lüftung des Raums während des Aufladens sorgen.
ACHTUNG: Vor Anschluss der Batterien aufmerksam die Polung der von den Batterien kommen-
den Kabel kontrollieren. Eine Verpolung kann das Ladegerät ernsthaft beschädigen, auch wenn es
durch eine Sicherung geschützt ist.
Der positive Pol der Batterie oder der Batteriegruppe muss an einer der positiven Klemmen des
Ladegeräts angeschlossen werden. Der negative Pol der Batterie oder der Batteriegruppe muss am
negativen Pol des Ladegeräts angeschlossen werden. Zur Ausführung der Anschlüsse, den zusammen mit
dem Gerät gelieferten Kabelschuh verwenden.
VERSORGUNGSSPANNUNG
Das Gerät ist bereits mit einem Stromkabel für das Wechselstromnetz ausgerüstet. Für den wech-
selstromnetz siehe Abb.2. Vor dem Netzanschluss des Ladegeräts sicherstellen, dass die Netzspannung,
die auf dem entsprechenden Datenschild angeführt wird, der Spannung entspricht, die durch das We-
chselstromnetz geliefert wird. An der elektrischen Anlage muss ein zweipoliger Schalter installiert sein,
der dem Ein- und Ausschalten des Geräts dient. Die Isolierung zwischen Kontakten der Anschlüße an das
Wechselstromnetz muss mindestens 3 mm betragen. Die Anschlüsse an das Wechselstromnetz müssen in
Übereinstimmung mit den örtlichen Vorschriften für die Ausführung von elektrischen Anlagen vorgenom-
men werden.
ACHTUNG: Bevor man die Kabel an die Kabelschuhe des Ladegeräts anschließt oder abschließt,
muss man sicherstellen, dass das Gerät vom Wechselstromnetz und vom Batterie getrennt ist.
ACHTUNG: Bei Beschädigung des Stromversorgungskabels dieses von einem Quick
®
Kunden-
dienstzentrum auswechseln lassen. Zur Verhinderung von Unfällen darf das Gerät ausschließlich
von autorisiertem Personal geöffnet werden. Das Öffnen des Ladegeräts durch nicht autorisiertes
Personal führt zum Verfall der Garantie.
5 cm
5 cm
5 cm 5 cm

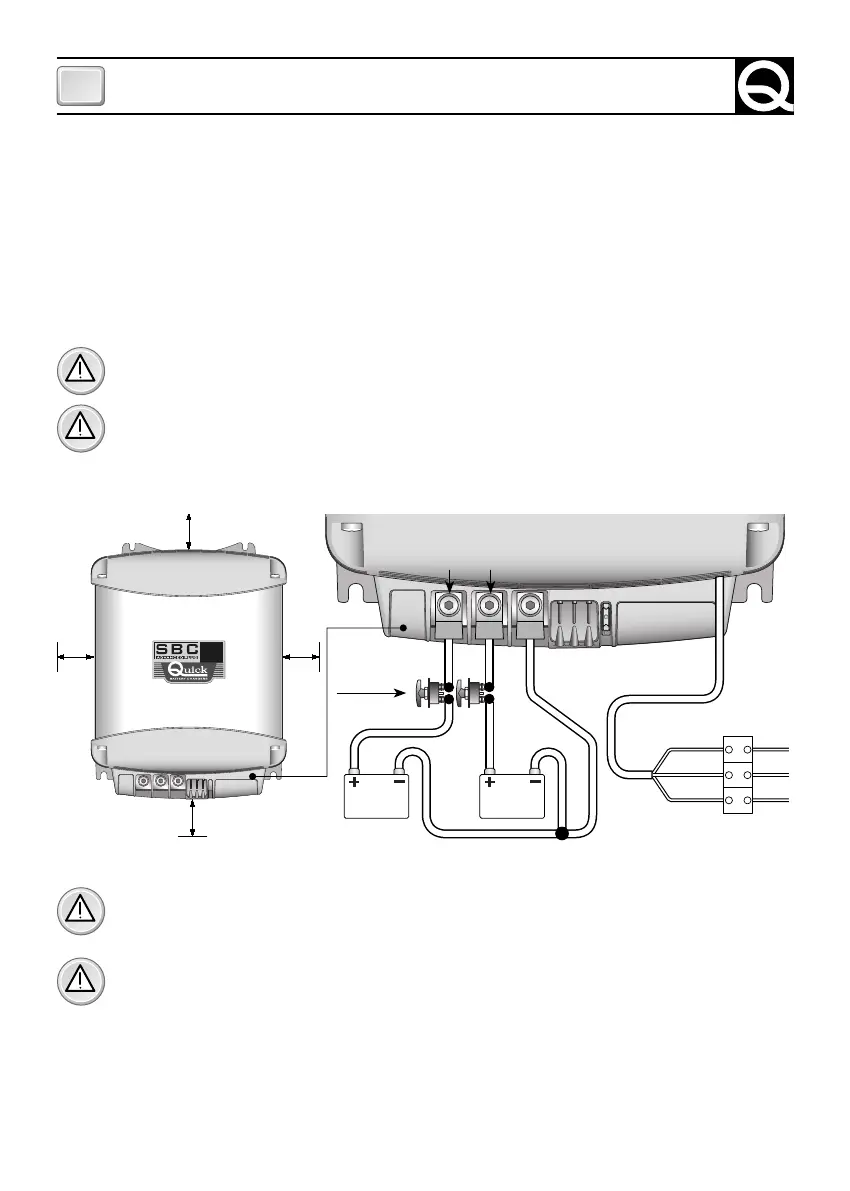

ABB. 2
batterie
n° 2
batterie
n° 1
Batterie
Hauptschalter
Blau
Gelb
Grün
Braun
Nulleiter
Erde
Phase
