BETRIEB
D
STEUERSIGNALE (NUR SBC 250 ADV PLUS)
Das Ladegerät ist mit einer, 9-poligen Buchse (Verbinder DB9, siehe Abb. 4) ausgerüstet, an dem die ve-
rwendbaren Analogsignale für die Überwachung und die Kontrolle des Geräts vorliegen.
EINFACHER ZUSTAND LADEGERÄTE
BESCHREIBUNG
Positiv Ausgang MASTER (650mA max). Bei Aufnahme von 100mA liegt der Fehler unter 0.7%.
Positiv Ausgang SLAVE A (650mA max). Bei Aufnahme von 100mA liegt der Fehler unter 0.7%.
Nicht angeschlossen oder, falls vorhanden, positiv Ausgang SLAVE B (max. 650mA). Bei Aufnahme von 100mA
liegt der Fehler unter 0.7%.
Vereinfachter Zustand des Ladegeräts (Ausgang open collector, max. 20 mA).
Positiv Shunt Gesamtstrom Ladegeräte (max. 10 mA). Das Umformungsverhältnis beträgt 100mV/100A.
GND Signal 1 (V Master).
GND Signal 2 (Slave A).
GND Signal 3 (V Slave B, falls vorhanden).
Negativ Shunt Gesamtstrom Ladegeräte.
ANSCHLUSS PIN 4
HOHE IMPEDANZ
GND
ZUSTAND
AUSGESCHALTET ODER
PROBLEME VORHANDEN
EINGESCHALTET ODER KEINE
PROBLEME VORHANDEN
Ein Beispiel für den Anschluss der Steuersignale kann der Abb. 3 entnommen werden.
NUMMER
1
2
3
4
5
6
7
8
9
Es folgt eine Beschreibung der am Verbinder vorliegenden Signale:
CHARGE
POWER
FLOAT
CHARGE
POWER
FLOAT
12345
6789
LED
BEDIENUNGS DISPLAY
VERBINDER
STEUERSIGNALE

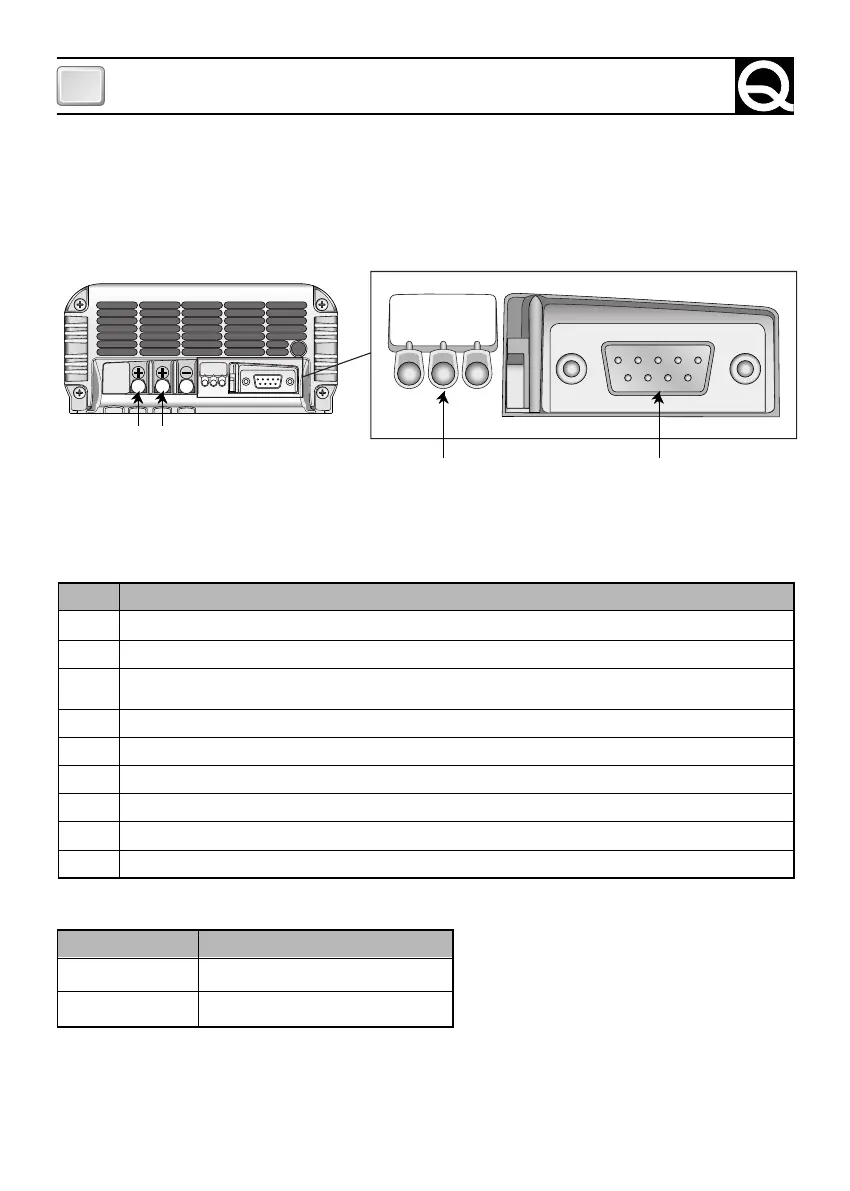

ABB. 4
SLAVE A MASTER
