SEGNALI DI CONTROLLO (SOLO SBC 250 ADV PLUS)

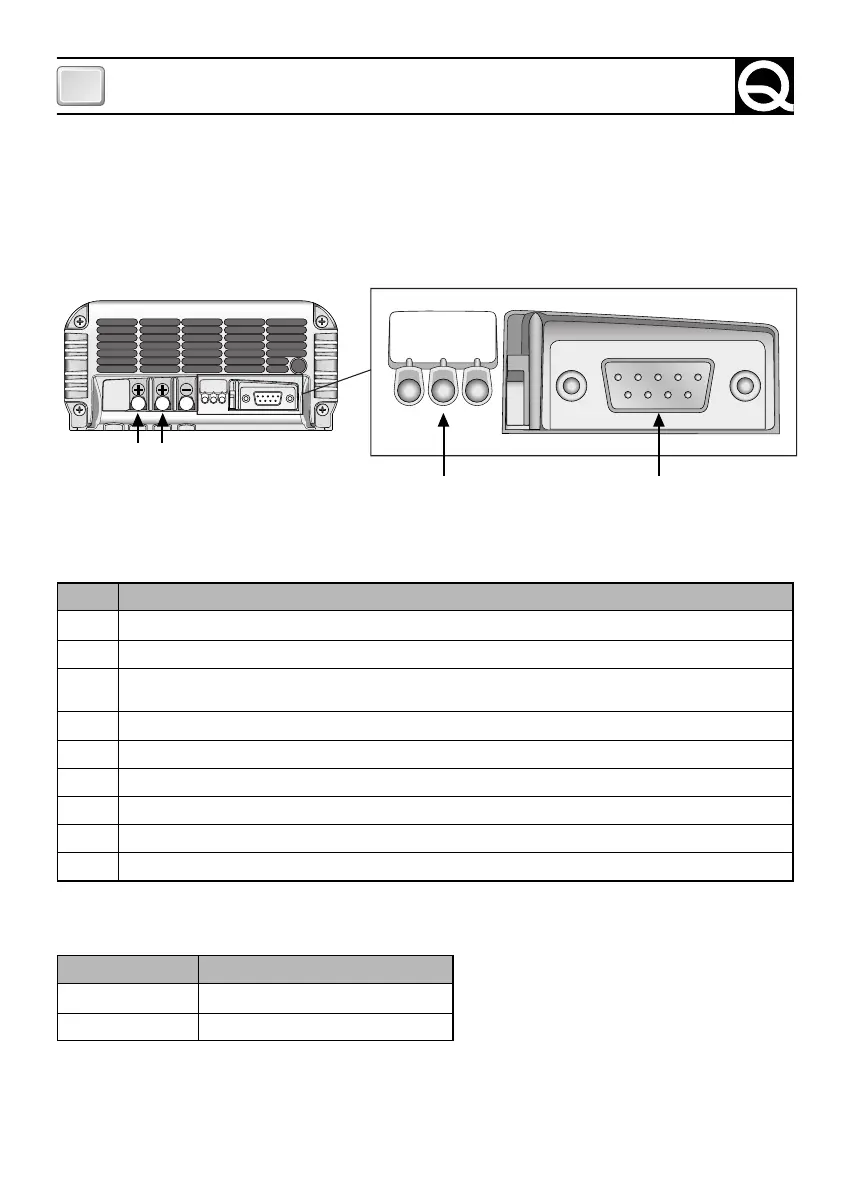

Il caricabatterie è dotato di un connettore a vaschetta a 9 poli femmina (connettore DB9, vedi
Fig.4) sul quale sono riportati i segnali analogici utilizzabili per il monitoraggio ed il controllo dell'apparec-
chio.
STATO SEMPLIFICATO CARICABATTERIE
DESCRIZIONE
Positivo uscita MASTER (650mA max). Prelevando 100mA l'errore è inferiore allo 0.7%.
Positivo uscita SLAVE A (650mA max). Prelevando 100mA l'errore è inferiore allo 0.7%.
Non collegato oppure, se presente, positivo uscita SLAVE B (650mA max).
Prelevando 100mA l'errore è inferiore allo 0.7%.
Stato semplificato del caricabatteria (20 mA max).
Positivo shunt corrente totale caricabatterie (10 mA max). Il rapporto di trasduzione è 100mV/100A.
GND segnale 1 (V master).
GND segnale 2 (V slave A).
GND segnale 3 (V slave B, se presente).
Negativo shunt corrente totale caricabatterie.
COLLEGAMENTO PIN 4
ALTA IMPEDENZA
+ V CARICA
STATO
SPENTO O PRESENZA DI PROBLEMI
ACCESO E ASSENZA DI PROBLEMI
Un esempio di collegamento dei segnali di controllo è riportato in figura 3 b.
NUMERO
1
2
3
4
5
6
7
8
9
Di seguito si riporta la posizione e la descrizione dei segnali presenti sul connettore:
CHARGE
POWER
FLOAT
CHARGE
POWER
FLOAT
12345
6789
LED
PANNELLO DI CONTROLLO
CONNETTORE
SEGNALI DI CONTROLLO
FIG. 4
SLAVE A MASTER
8
FUNZIONAMENTO
I
