SELEZIONE DELLA MODALITÀ DI CARICA
Il caricabatterie può essere configurato per ottimizzare la carica a seconda del tipo di batterie
utilizzato, che siano ad elettrolita liquido o gel. La selezione del tipo di carica è effettuata tramite il

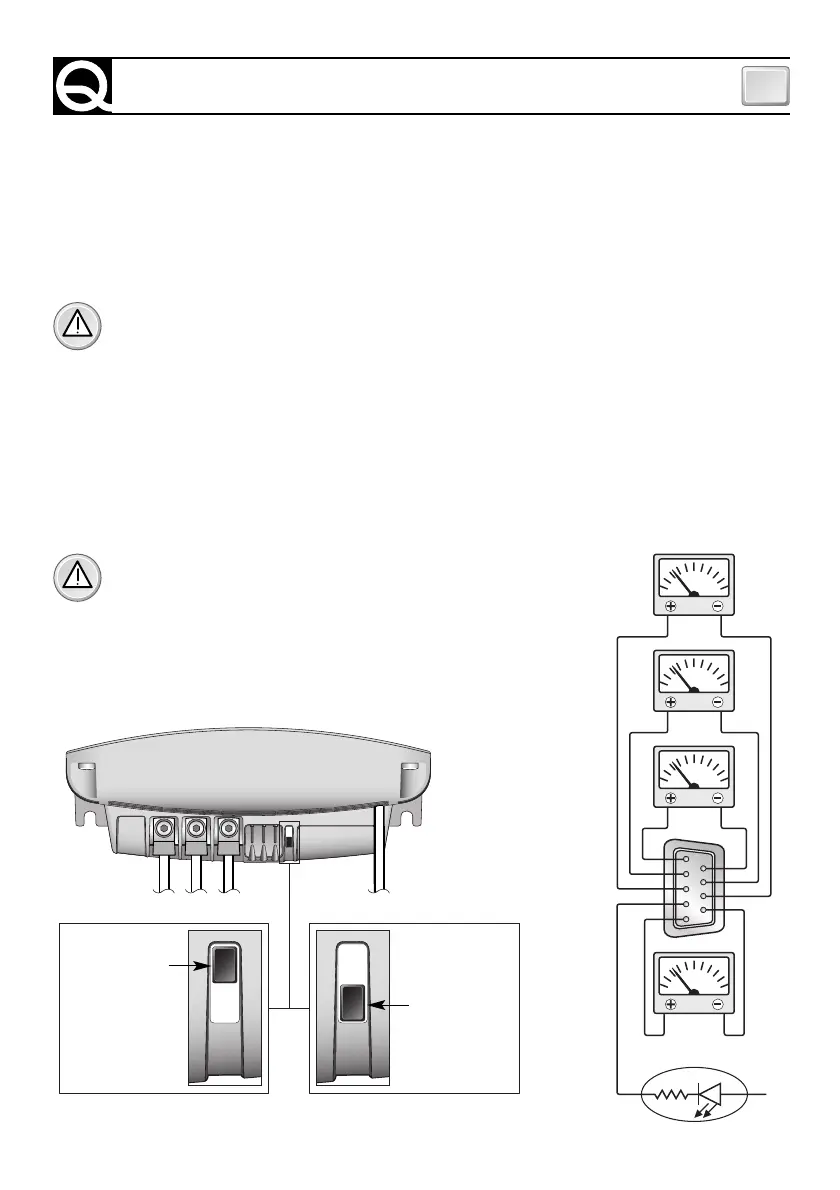

deviatore posto nella zona morsettiera, come indicato nella fig.3a. Per la carica con elettrolita liquido
predisporre il deviatore nella posizione indicata in figura 3.1; per le batterie con elettrolita gel nella
posizione indicata in figura 3.2.
7
FUNZIONAMENTO
I
A
V
V
V
2
1
8
9
3
4
5
6
7
5
4
9
+ bat
1
27
38
6
MASTER
Slave A
Slave B
FIG.3 b
ATTENZIONE: verificare la corretta selezione della mo-
dalità di carica. Una selezione errata potrebbe causare
una diminuzione della vita delle batterie o allungare il
tempo di carica.
FIG.3 a
Se si ha solamente un gruppo di batterie, collegare sempre l’uscita siglata come “MASTER”. Questa è
l’uscita principale del caricabatterie. Se l’uscita MASTER non è collegata, il caricabatterie può fornire
in uscita una tensione più bassa di quella nominale e di conseguenza una minor potenza. Si consiglia
di collegare all’uscita MASTER il gruppo di batterie più utilizzato (tipicamente il gruppo servizi).
I terminali positivi di uscita non utilizzati devono rimanere liberi (non effettuare ponticelli tra i
terminali).
ATTENZIONE: l’utilizzo di cavi di sezione non adeguata e l’errata connessione dei terminali o
delle giunzioni elettriche possono provocare un surriscaldamento pericoloso dei terminali di
collegamento e dei cavi.
BATTERIE CON
ELETTROLITA
GEL
BATTERIE CON
ELETTROLITA
LIQUIDO
CORRENTE
TOTALE EROGATA
STATO SEMPLIFICATO
FIG.3.1 FIG.3.2
