8
FUNZIONAMENTO
I
SEGNALI DI CONTROLLO (SOLO SBC 250 ADV)

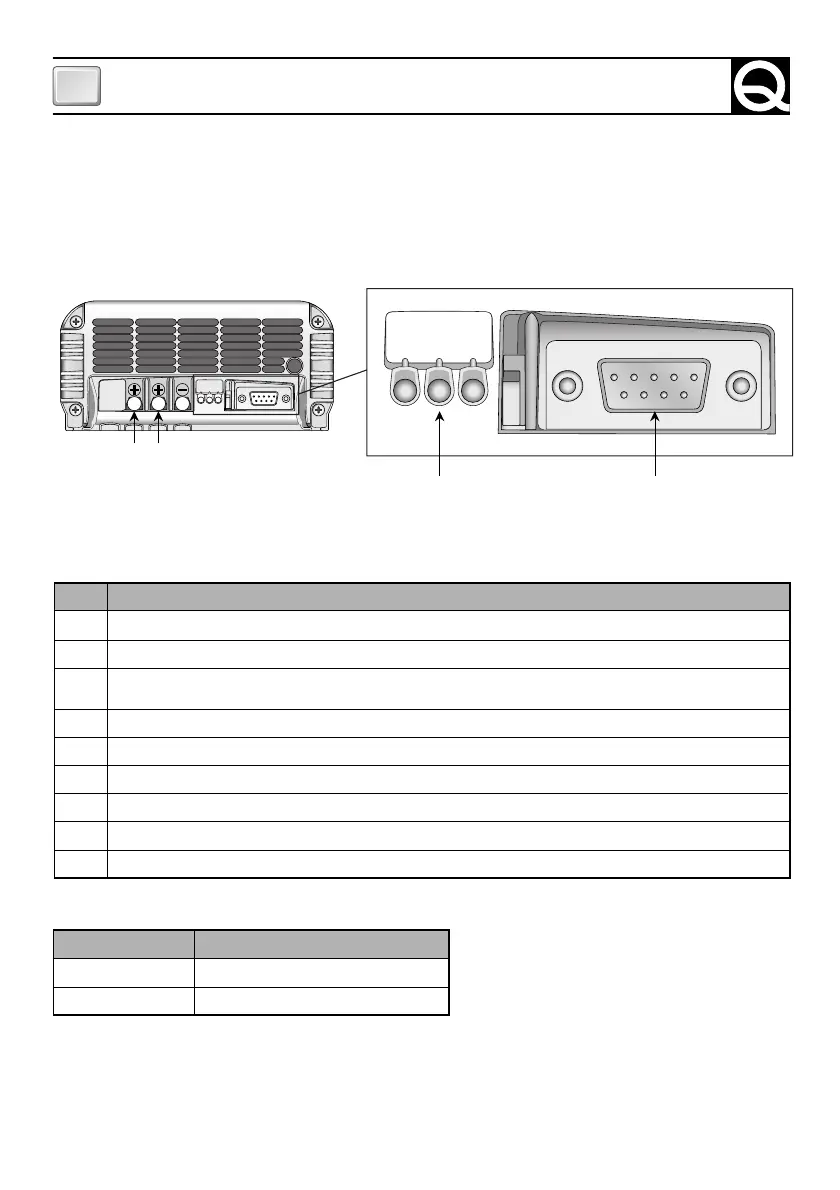

Il caricabatterie è dotato di un connettore a vaschetta a 9 poli femmina (connettore DB9, vedi
Fig.4) sul quale sono riportati i segnali analogici utilizzabili per il monitoraggio ed il controllo dell’ap-
parecchio.
STATO SEMPLIFICATO CARICABATTERIE
Descrizione
Positivo uscita MASTER (650mA max). Prelevando 100mA l’errore è inferiore allo 0.7%.
Positivo uscita SLAVE A (650mA max). Prelevando 100mA l’errore è inferiore allo 0.7%.
Non collegato oppure, se presente, positivo uscita SLAVE B (650mA max). Prelevando 100mA l’errore è
inferiore allo 0.7%.
Stato semplificato del carica batteria (uscita open collector, 20 mA max).
Positivo shunt corrente totale caricabatterie (10 mA max). Il rapporto di trasduzione è 100mV/100A.
GND segnale 1 (V master).
GND segnale 2 (V slave A).
GND segnale 3 (V slave B, se presente).
Negativo shunt corrente totale caricabatterie.
Collegamento PIN 4
ALTA IMPEDENZA
GND
Stato
SPENTO O PRESENZA DI PROBLEMI
ACCESO E ASSENZA DI PROBLEMI
Un esempio di collegamento dei segnali di controllo è riportato in figura 3 b.
Numero
1
2
3
4
5
6
7
8
9
Di seguito si riporta la posizione e la descrizione dei segnali presenti sul connettore:
