5
ALIMENTAZIONE DELL’APPARECCHIO
L’apparecchio è già dotato del cavo di alimentazione per la rete AC. Per i collegamenti alla rete AC vedere Fig. 1.
Prima di alimentare il caricabatteria accertarsi che la sua tensione di funzionamento corrisponda a quella fornita
dalla rete AC.
Nell’impianto elettrico deve essere installato un interruttore per poter accendere e spegnere l’apparecchio. L’isola-
mento fra contatti delle connessioni sulla rete AC deve essere come minimo di 3 mm. Le connessioni alla rete AC
devono essere realizzate in accordo alle norme nazionali relative agli impianti elettrici.
ATTENZIONE: prima di collegare o scollegare i cavi dai terminali elettrici del caricabatteria, accertarsi che
l’alimentazione non sia presente e che le batterie non siano in linea.
ATTENZIONE: nel caso in cui il cavo di alimentazione sia danneggiato, farlo sostituire da un centro assisten-
za Quick. Per evitare incidenti l’apparecchio deve essere aperto solo da personale autorizzato. L’apertura
del caricabatteria da parte di personale non autorizzato fa decadere la garanzia.
CAVO AC
CAVO AC
Neutro
Terra
Fase
Batteria
n° 2
Batteria
n° 1

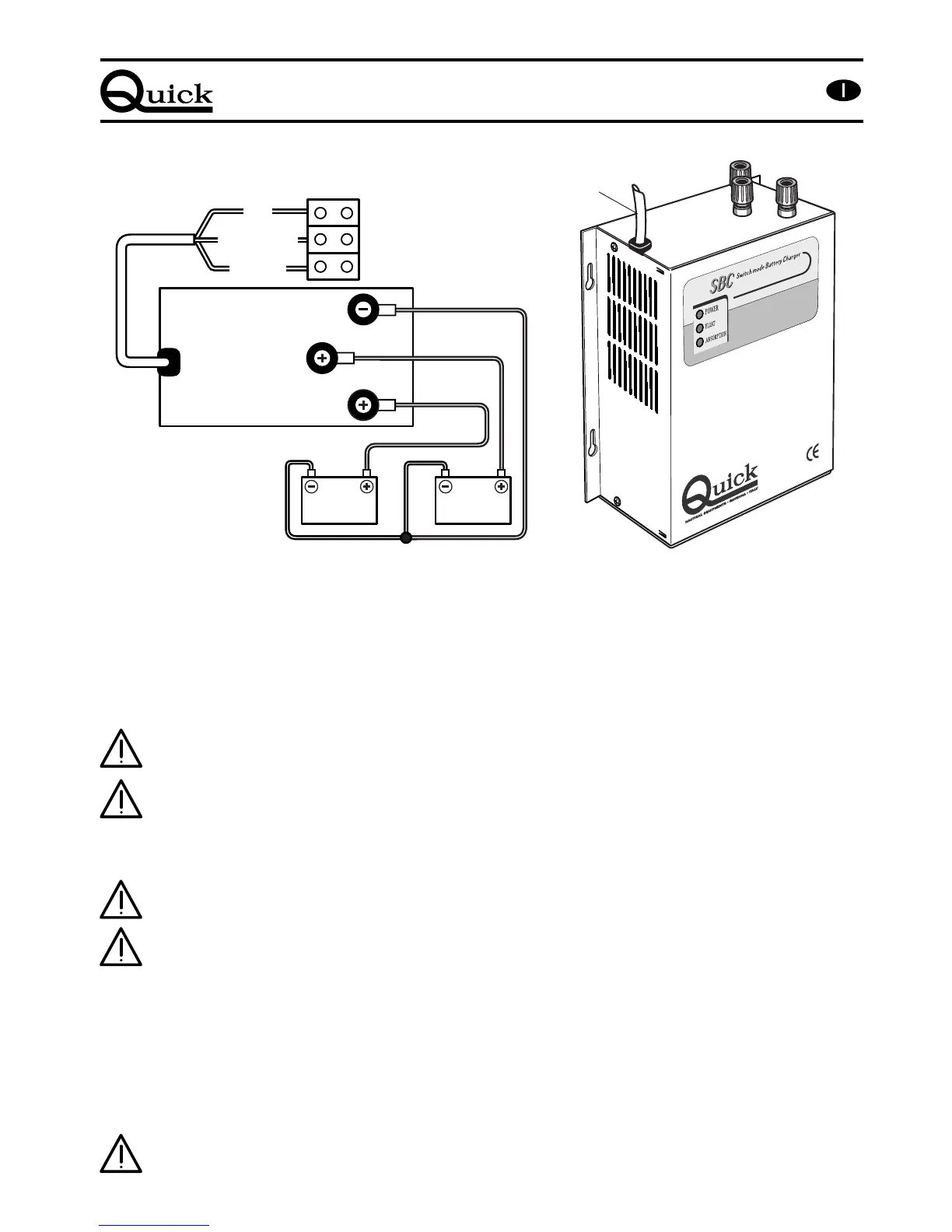

SCHEMA DI COLLEGAMENTO FIG.1
BATTERIE
ATTENZIONE: durante la carica le batterie possono generare gas esplosivi. Evitare scintille o fiamme.
Provvedere ad un’adeguata ventilazione dell’ambiente batterie durante la carica.
ATTENZIONE: prima di effettuare il collegamento delle batterie verificare attentamente la polarità dei
cavi provenienti dalla batteria. Infatti un’inversione di polarità potrebbe danneggiare seriamente il cari-
cabatteria anche se protetto tramite fusibile.
Il polo positivo della batteria deve essere collegato al morsetto positivo (rosso) del caricabatteria; il polo negati-
vo della batteria al morsetto negativo (nero) del caricabatteria (Fig.1). Per effettuare i collegamenti utilizzare i
capicorda forniti in dotazione con l’apparecchio. Nel caso in cui il carica batterie sia dotato di più uscite collega-
re sempre l’uscita siglata come “MASTER”. Questa è l’uscita principale del carica batterie le altre vengono deri-
vate da questa tramite diodi di isolamento. Se l’uscita “MASTER” non viene collegata, il carica batteria può for-
nire in uscita una tensione più bassa di quella nominale e di conseguenza una minor potenza.
ATTENZIONE: le connessioni effettuate in maniera non corretta possono provocare un surriscaldamento
pericoloso dei terminali di collegamento e dei cavi.
Blu
Giallo/Verde
Marrone
Nero
Rosso
Rosso
MASTER
INSTALLAZIONE
