STRIP LED 12V - REV001B
QUICK SPA
CARATTERISTICHE / INSTALLAZIONE
IT
LEGGERE ATTENTAMENTE PRIMA DI COLLEGARE LA STRIP LED
La STRIP LED 12V Quick
®
viene fornita già pronta per sistemi a batteria 12V.
Quick S.p.A. non si assume alcuna responsabilità in caso di errato collegamento e/o errato utilizzo di questo
apparecchio.
PRIMA DI UTILIZZARE LA STRIP LED, LEGGERE ATTENTAMENTE IL PRESENTE MANUALE D'USO.
IN CASO DI DUBBI CONTATTARE IL RIVENDITORE O IL SERVIZIO CLIENTI QUICK
®
.
LA CONFEZIONE CONTIENE: Strip Led - condizioni di garanzia - manuale d’uso e manutenzione.
F
IMPORTANTE
RISPETTARE LA POLARITA’ COME INDICATO NELL’ETICHETTA DEL PRODOTTO:
CAVO ROSSO COLLEGATO AL POSITIVO DELLA BATTERIA E CAVO NERO COLLEGATO AL NEGATIVO.
La STRIP LED 12V Quick
®
può essere tagliata ogni 5 centimetri circa, in corrispondenza delle piazzole rosse di rame, che si
vedono ogni tre LED.
L14 L15R5 L16 L17 L18R6
L11 L12R4 L13
L10
10
11 12 13 14 15 16 17 18 19
6 7 8 9

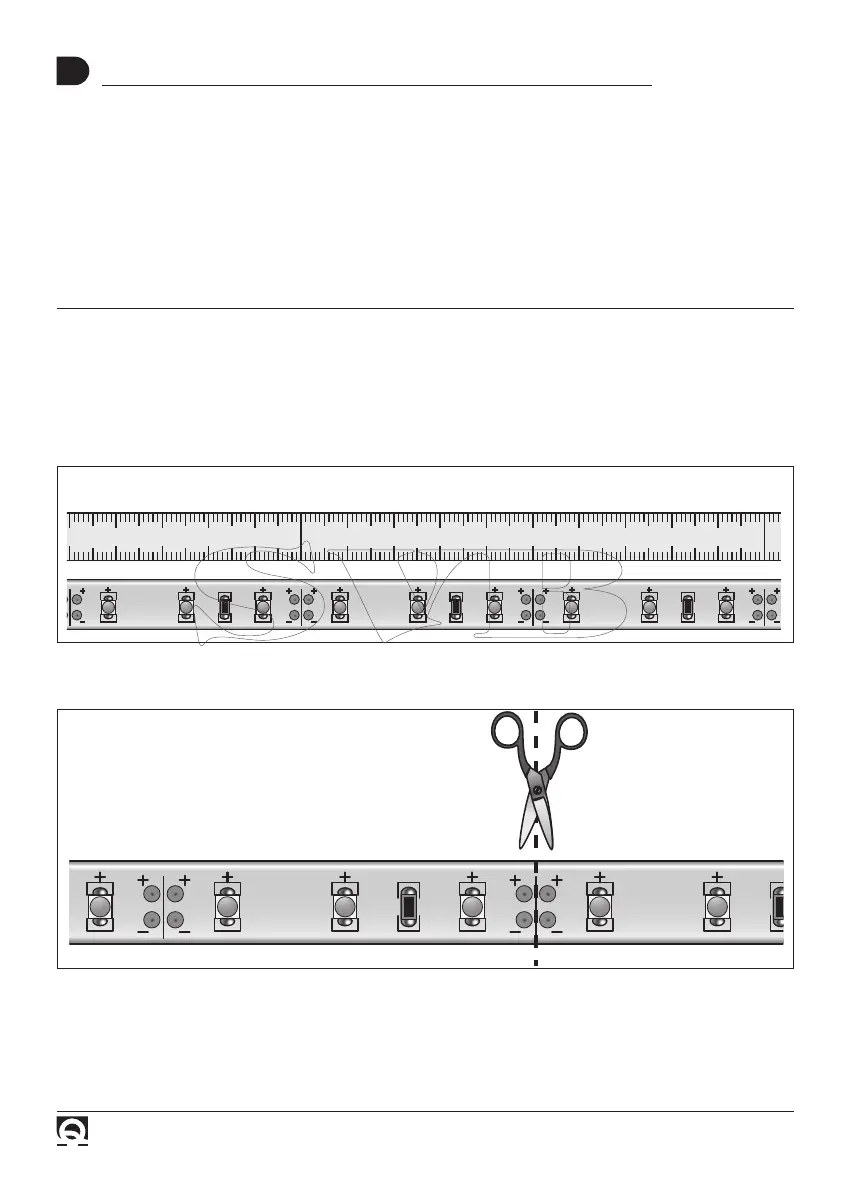

FIG. 1
Particolare di una STRIP LED 12V Quick
L14 L15R5 L16
L12
L13 L17
FIG. 2
Taglio corretto per la STRIP LED 12V Quick
Il taglio va effettuato esattamente tra le due coppie di piazzole rosse di rame, lungo la linea che le divide, perpendicolare
alla lunghezza del prodotto.
F
IMPORTANTE
La lunghezza massima di Strip LED alimentabile a 12V è 5 metri con un unico DRIVER STRIP LED.
Se il prodotto viene fornito in bobina da 10 metri ed è intenzione fare una linea di luce continua, occorre tagliare la Strip LED
a metà ed ogni pezzo da 5 metri risultante andrà alimentato separatamente.
Vedere gli esempi applicativi riportati a pag. 7.
