STRIP LED 12V - REV001B
QUICK SPA
INSTALLAZIONE
IT
Una volta tagliata una misura di Strip LED, inserire i due cavetti del DRIVER STRIP LED nel CAPPUCCIO ALIMENTAZIONE.
Saldare i due cavetti alle piazzole rosse di rame, in corrispondenza del taglio della Strip LED.
ATTENZIONE: la parte con i cavi più corti va collegata alla STRIP LED, la parte con i cavi più lunghi va collegata all’ali-
mentazione (vedi figura a pag.6)
F
IMPORTANTE - NELLA FASE DI SALDATURA RISPETTARE LA POLARITÀ:
IL CAVO ROSSO DEL DRIVER STRIP LED ALLA PIAZZOLA ROSSA DI RAME CON IL SIMBOLO + ED IL CAVO NERO DEL DRIVER
STRIP LED ALLA PIAZZOLA ROSSA DI RAME CON IL SIMBOLO
- .
Per collegare il DRIVER STRIP LED seguire le istruzioni a pag. 6.
L14 L15R5
L16
L11 L12R4
L13
L10
All’altra estremità occorre chiudere con un CAPPUCCIO FINALE.
L11 L12R4
L13
L10
L11 L12R4
STRIP LEDDRIVER
STRIP LED
CAPPUCCIO
ALIMENTAZIONE
CAPPUCCIO
FINALE
Eventuali DRIVER STRIP LED e CAPPUCCI DI CHIUSURA necessari alla personalizzazione della STRIP LED 12V non sono inclusi
nella confezione. Contattare Quick
®
facendo riferimento ai codici:
DRIVER STRIP LED KCAD20SLSUP0
CAPPUCCIO ALIMENTAZIONE PCCSLPWR0000
CAPPUCCIO FINALE PCCSLEND0000

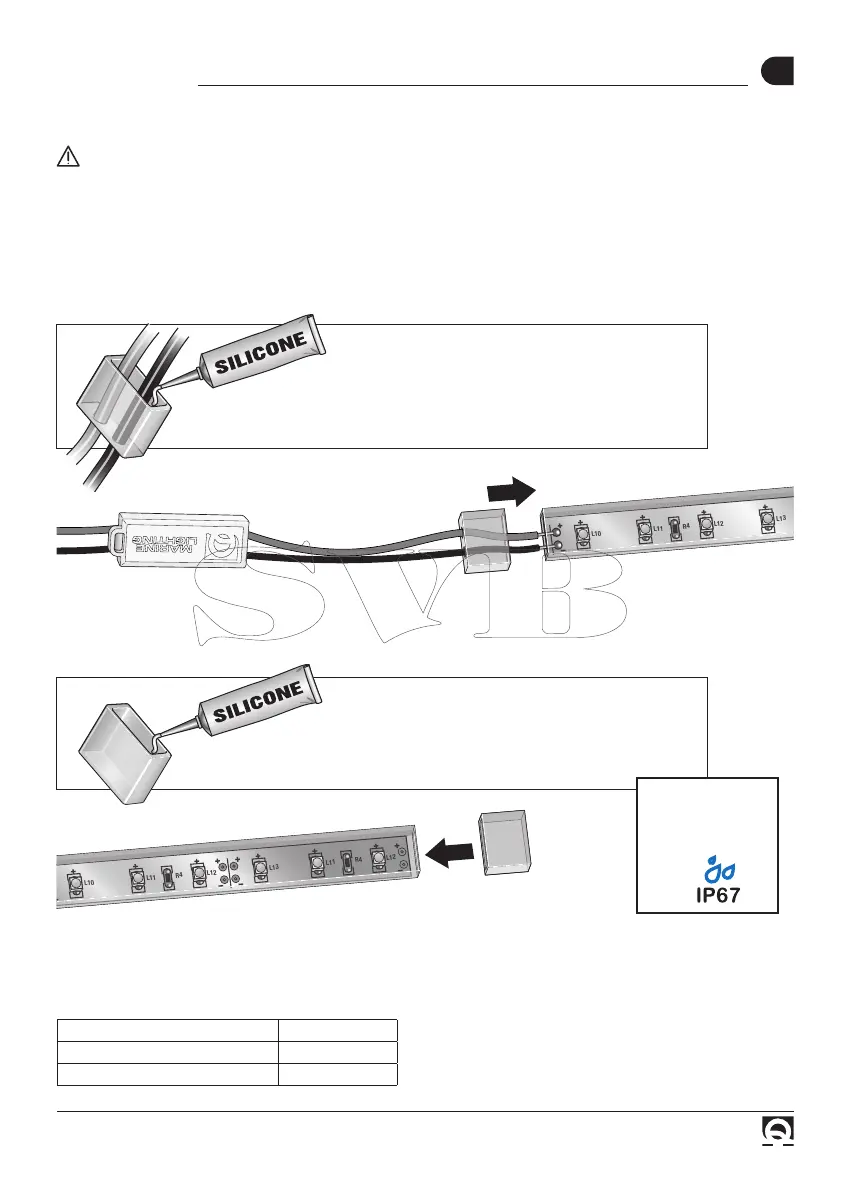

Per la chiusura con il CAPPUCCIO DI ALIMENTAZIO-
NE si deve utilizzare un silicone neutro (non acetico).
Riempire il cappuccio con il silicone, successivamente
inserire il cappuccio nella Strip LED.
Per la chiusura con il CAPPUCCIO FINALE si deve uti-
lizzare un silicone neutro (non acetico).
Riempire il cappuccio con il silicone, successivamente
inserire il cappuccio nella Strip LED.
Il CAPPUCCIO di
ALIMENTAZIONE e il
CAPPUCCIO FINALE
garantiscono
il grado
.
