QuickCable Rescue iQ4 - Instructions Dassemblage

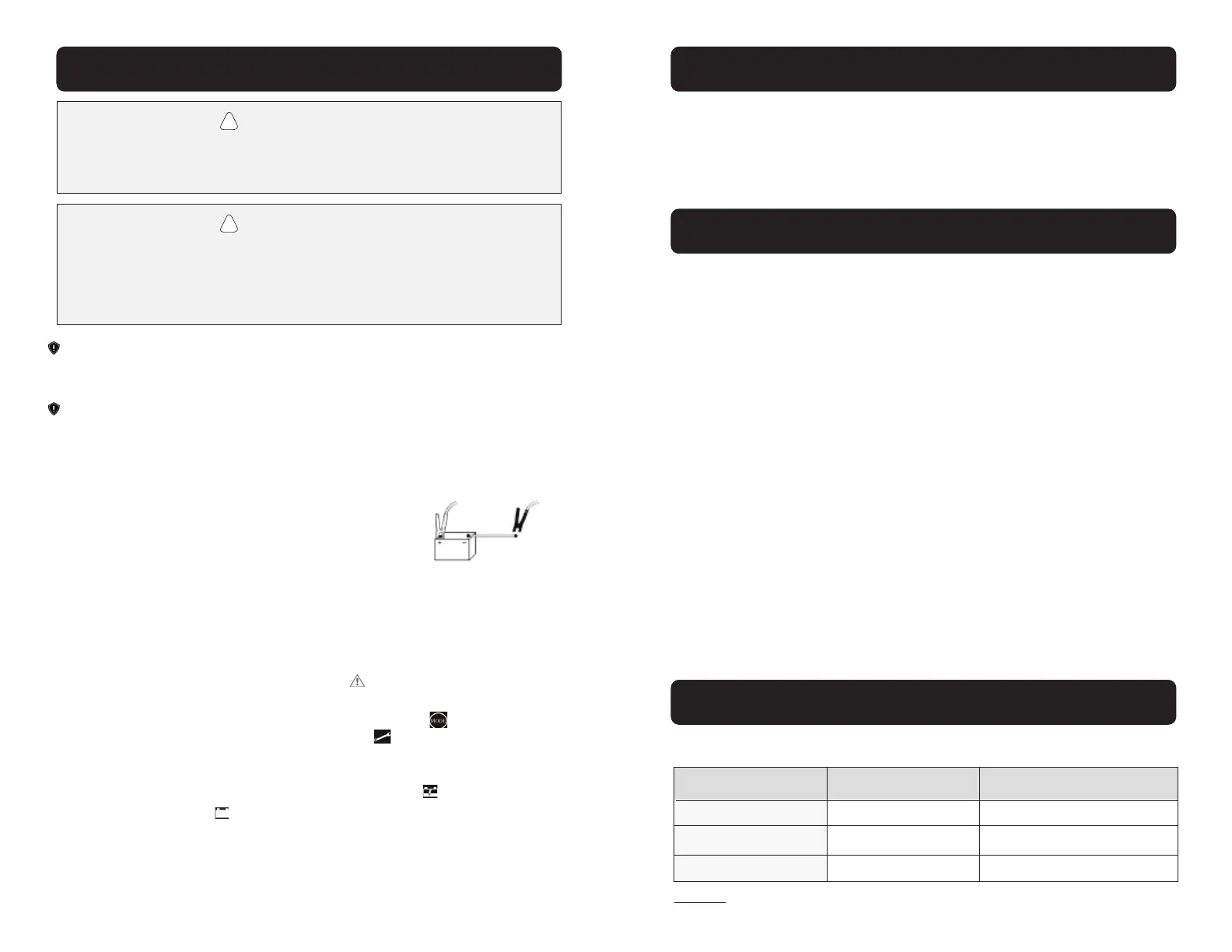

Mode d’emploi : charge d’une batterie hors du véhicule
Une étincelle émise à proximité de la batterie pourrait causer l’explosion de cette dernière. Pour
réduire le risque d’étincelle près de la batterie, lire et observer les présentes consignes.
Au moment d’enlever une batterie installée dans un véhicule ou un bateau, déconnecter d’abord la
borne de mise à la masse. Avant de déconnecter le câble, s’assurer que tous les accessoires élec-
triques sont éteints pour éviter la formation d’un arc électrique. Pour réinstaller la batterie, connecter
d’abord la borne de mise à la masse.
IMPORTANT: DANS LE CAS D’UNE BATTERIE POUR BATEAU, IL FAUT LA DÉSINSTALLER ET LA
CHARGER SUR LA TERRE FERME. (LA CHARGE DE LA BATTERIE À BORD DU BATEAU NÉCESSITE
L’EMPLOI D’UN ÉQUIPEMENT SPÉCIAL CONÇU POUR LES APPLICATIONS NAUTIQUES.)
IMPORTANT: S’ASSURER QUE L’ENDROIT OÙ SE TROUVE LA BATTERIE EST BIEN VENTILÉ PENDANT SA
CHARGE.
• Identier la polarité des bornes de batterie. La borne positive est identiée par le symbole «
P », « + » ou « POS », ou encore la couleur ROUGE. La borne négative est identiée par le
symbole « N », « - » ou « NEG », ou encore la couleur NOIRE.
• Fixer un câble isolé de calibre 6 AWG d’une longueur minimale
de 60 cm (2 pi) sur la borne négative (NEG, - ou N) de la batterie.
• Connecter la pince positive (ROUGE) du chargeur à la borne
positive de la batterie.
• Se positionner et placer l’extrémité libre du câble aussi loin de la batterie que possible avant
de connecter la pince négative (NOIRE) à l’extrémité libre du câble.
• Éviter de faire face à la batterie au moment d’établir la connexion.
• Brancher le chargeur à une prise d’alimentation électrique. Le chargeur est maintenant sous
tension. Le témoin d’alimentation s’allume.
• Si la polarité est inversée, le témoin d’erreur s’allume. Débrancher le chargeur de la prise
d’alimentation électrique et positionner correctement les connexions.
• Régler le mode désiré du chargeur en appuyant sur le bouton Mode jusqu’à ce que le
témoin du mode désiré s’allume. Le témoin de réparation s’allume lorsque le chargeur
évalue l’état en cours de la batterie. Un clic pourrait se faire entendre pendant l’évaluation de
la batterie.
• Le chargeur restera en mode de réparation ou le témoin de charge s’allumera.
• Le témoin de pleine charge s’allume lorsque la batterie a atteint un niveau optimal et que
sa charge est maintenue.
• Au moment de débrancher le chargeur de batterie, débrancher d’abord le chargeur de
l’alimentation électrique. Enlever ensuite la pince négative de la borne négative de la batterie,
puis enlever la pince positive.
• Nettoyer et ranger le chargeur de batterie Rescue
®
.
AVERTISSEMENT
!
AVERTISSEMENT
!
Instructions d’assemblage
Soin / Entretien / Rangement
Calcul du temps de charge
• Le chargeur de batterie Rescue
®
nécessite très peu d’assemblage.
• Déployer le câble des pinces pour batterie ou le câble des cosses à anneau, puis connecter le
raccord à branchement rapide de l’un des jeux de câbles à la sortie du chargeur.
• Lorsque le chargeur n’est pas utilisé, couvrir le raccord à branchement rapide à l’aide du
capuchon xé au câble.
Le tableau suivant permet d’estimer le temps nécessaire pour charger la batterie à un niveau
optimal. Identier la catégorie de batterie.
Remarque: le temps indiqué constitue une estimation pour les batteries chargées à 50 % avant la
charge. La période de charge varie selon le niveau de décharge de la batterie, de son âge et de son état.
Le chargeur de batterie Rescue® ne nécessite qu’un minimum d’entretien pour orir des
années de service able. Suivre les étapes simples suivantes pour conserver le chargeur
dans un état optimal.
• Avant de procéder à l’entretien du chargeur, débrancher les câbles et le cordon du chargeur de
batterie.
• Après chaque utilisation du chargeur, nettoyer les pinces à l’aide d’un chion ayant un pouvoir de
neutralisation des acides ou un nettoyant semblable pour éliminer tout uide de batterie qui pourrait
corroder les pinces métalliques ou les autres surfaces.
• Nettoyer l’extérieur du boîtier du chargeur à l’aide d’un chion doux et sec et, si nécessaire, d’une
solution savonneuse. NE PAS IMMERGER LE CHARGEUR DE BATTERIE DANS L’EAU.
• Garder le cordon et les câbles légèrement enroulés pendant le stockage an d’éviter les dommages.
• L’entretien du chargeur se fait sans ouvrir son boîtier. Le boîtier ne contient aucune pièce qui peut
être réparée. L’ouverture du boîtier peut endommager l’appareil et causer des blessures. La garan-
tie devient nulle si le boîtier a été ouvert.
• Ne pas utiliser le chargeur si le cordon, les câbles ou les pinces sont endommagés.
• Ne pas utiliser le chargeur si le cordon d’alimentation est coupé ou endommagé.
• Pour ranger le chargeur de batterie, débrancher son cordon et le placer en position debout. Le
cordon d’alimentation conduit l’électricité au chargeur tant qu’il n’a pas été débranché de la prise
électrique.
• Ranger le chargeur dans un endroit frais et sec.
• Ne pas ranger les pinces en les xant ensemble ni en les xant à une pièce métallique ou aux câbles.
Application
Sports motorisés
Automotive
Sports nautiques
Dimension de batterie
De 6 Ah à 32 Ah
De 300 A à 1 000 A
(démarrage à froid)
De 50 Ah à 105 Ah
Temps de charge à 4 A
De 2 à 8 h
De 6 à 16 h
De 13 à 26 h
23 24
