QuickCable Rescue iQ4 - Instrucciones de Montaje

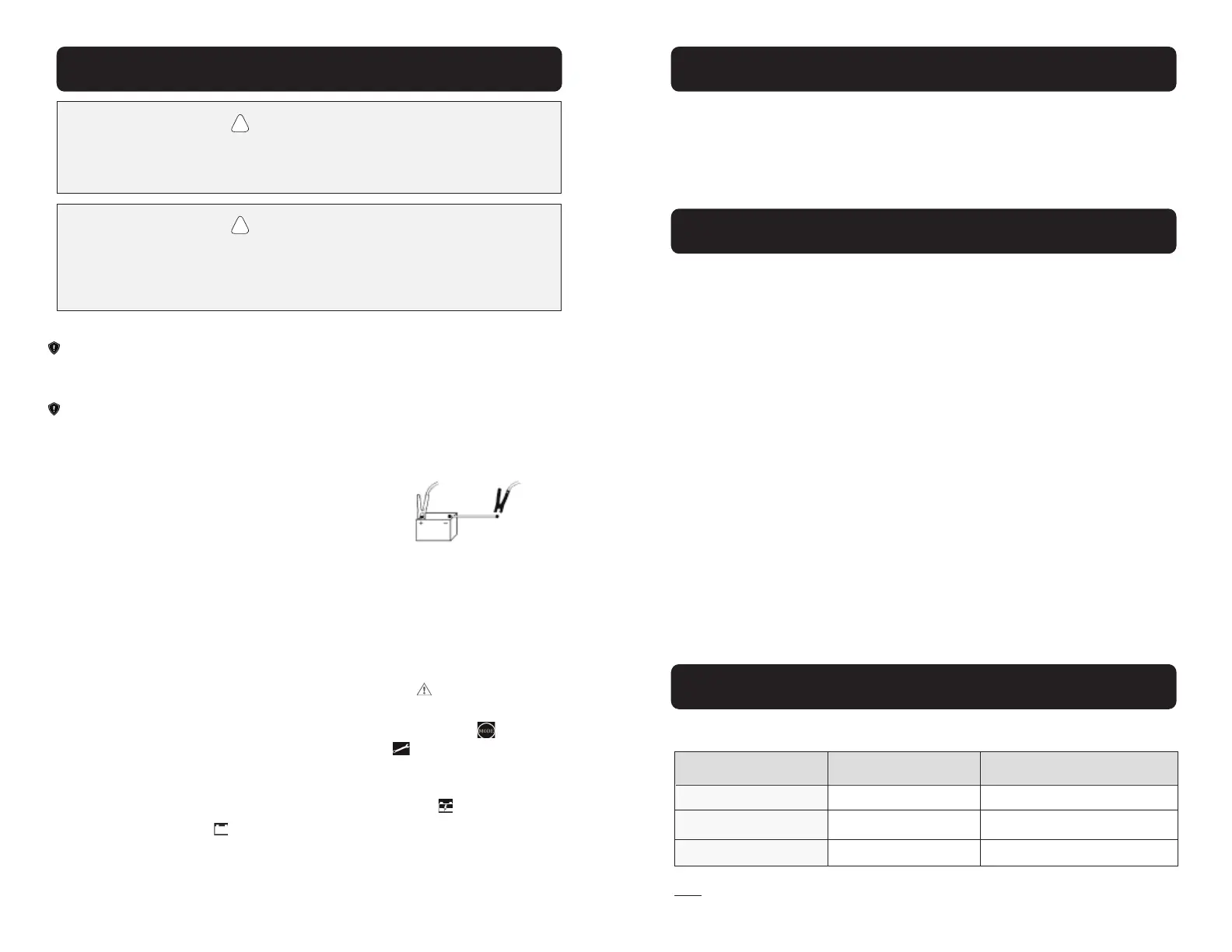

Instrucciones de funcionamiento: carga de la batería fuera del vehículo
Una chispa cerca de la batería puede causar la explosión de la batería. Para reducir el riesgo de
chispa cerca de la batería, lea y siga estas instrucciones.
Cuando extraiga la batería de un vehículo o bote, primero desconecte el borne con puesta a tierra.
Cuando lo haga, asegúrese de que todos los accesorios estén apagados para evitar la formación de
arco eléctrico. Cuando reinstale la batería, primero conecte el borne de puesta a tierra.
IMPORTANTE: UNA BATERÍA MARINA DEBE EXTRAERSE Y CARGARSE EN TIERRA. (PARA CAR-
GARLA A BORDO SE NECESITAN EQUIPOS ESPECIALES, DISEÑADOS ESPECÍFICAMENTE PARA USO
MARINO).
IMPORTANTE: ASEGÚRESE DE QUE EL ÁREA ALREDEDOR DE LA BATERÍA ESTÉ BIEN VENTILADA MIENTRAS
QUE LA BATERÍA SE CARGA.
• Identique la polaridad de los bornes de la batería. El borne positivo se marcará con una “P”,
“+”, “POS” o el color ROJO. El borne negativo se marcará con una “N”, “-“, “NEG” o el color
NEGRO.
• Conecte al borne negativo de la batería (NEG, -, N) un
cable para batería aislante calibre 6 AWG de al menos
24 pulgadas de largo.
• Conecte la pinza del cargador positivo (ROJO) al borne positivo de la batería.
• Ubíquese usted y el extremo libre del cable lo más lejos posible de la batería. Luego, conecte
la pinza negativa del cargador (NEGRA) al extremo libre del cable.
• No se ubique de frente a la batería al realizar la conexión nal.
• Conecte el cargador a la toma eléctrica de CA con puesta a tierra. Ahora, el cargador está
activado. La luz de “Encendido” se iluminará.
• Si la conexión está en forma inversa, la luz de “Fallo” se iluminará. Desenchufe el cargador
de baterías de la toma de CA y corrija las conexiones.
• Para establecer el cargador en el modo deseado, presione el botón de modo hasta que
la luz del modo que desea se ilumine. La luz de “Reparación” se iluminará cuando el car-
gador revise o “cualique” el estado de la corriente de la batería. Es posible que se escuche
un “clic” mientras la batería se verica en esta etapa.
• El cargador quedará en el estado de “Reparación” o la luz de “Carga” se iluminará.
• La luz de “carga completa” se iluminará cuando la batería esté en niveles óptimos y la
batería se esté manteniendo.
• Al desconectar el cargador de baterías, desconéctelo primero de la toma de CA. Luego,
quite la pinza de la batería del borne negativo y quite la pinza de la batería del borne positivo.
• Limpie y almacene su Cargador de baterías Rescue
®
.
ADVERTENCIA
!
ADVERTENCIA
!
Instrucciones de montaje
Cuidado / Mantenimiento / Almacenaje
Calcule el tiempo de carga
• Su Cargador de baterías Rescue
®
necesita muy poco montaje.
• Desenrosque el ensamblaje de cables con pinzas de la batería o el de cables con terminales ojal, y
conecte uno de los ensamblajes al cable de salida mediante el enchufe de conexión rápida.
• Cuando no se usen, cubra los enchufes de conexión rápida con la tapa de conexión que está en el
cable.
El cuadro a continuación ayudará con el cálculo del tiempo que lleva conseguir una carga ópti-
ma para la batería. En el cuadro, identique su tipo de batería.
Nota: Los tiempos presentados se calculan para baterías con una carga al 50 % antes de la recarga. Los t
iempos pueden variar en función de la intensidad de la descarga, la antigüedad y el estado de la batería.
Su Cargador de baterías Rescue® necesita solamente mantenimiento mínimo para
ofrecer años de servicio conable. Siga estos pasos simples para mantener el cargador
en óptimas condiciones.
• Antes de realizar el mantenimiento, desenchufe y desconecte el cargador de baterías.
• Después de cada uso, limpie las pinzas del cargador de baterías con un limpiador que neutralice
el ácido, o un limpiador similar, para asegurarse de eliminar todo el líquido de batería que pueda
causar corrosión en la pinza metálica y otras supercies.
• Limpie la carcasa externa del cargador con un paño seco suave y, si es necesario, una solución de
jabón suave. NO SUMERJA EL CARGADOR DE BATERÍAS EN AGUA.
• Al almacenar los cables del cargador, no los enrosque demasiado para evitar daños.
• El mantenimiento no requiere abrir la unidad. No hay piezas a las que se les pueda dar servicio
técnico. La apertura de la unidad puede causar daños y posibles lesiones. La apertura de la unidad
anulará la garantía.
• No use el cargador si los cables o las pinzas tienen algún tipo de daño.
• Si el cable de alimentación de energía de CA está cortado o dañado, no use el cargador.
• Almacene el cargador de baterías desenchufado, en posición vertical. El cable de entrada de CA
conducirá electricidad hasta que esté desenchufado de la toma eléctrica.
• Almacene en el interior, en un lugar fresco y seco.
• No almacene las pinzas de la batería enganchadas entre sí, en piezas metálicas o alrededor de
estas, ni sujetadas a los cables.
Uso
Deportes de motor
Automotriz
Marina
Tatmaño de la batería
6 Ah - 32 Ah
300 CCA - 1000 CCA
50 Ah - 105 Ah
Tiempo de carga de 4 Amp
2 - 8 horas
6 - 16 horas
13 - 26 horas
37 38
