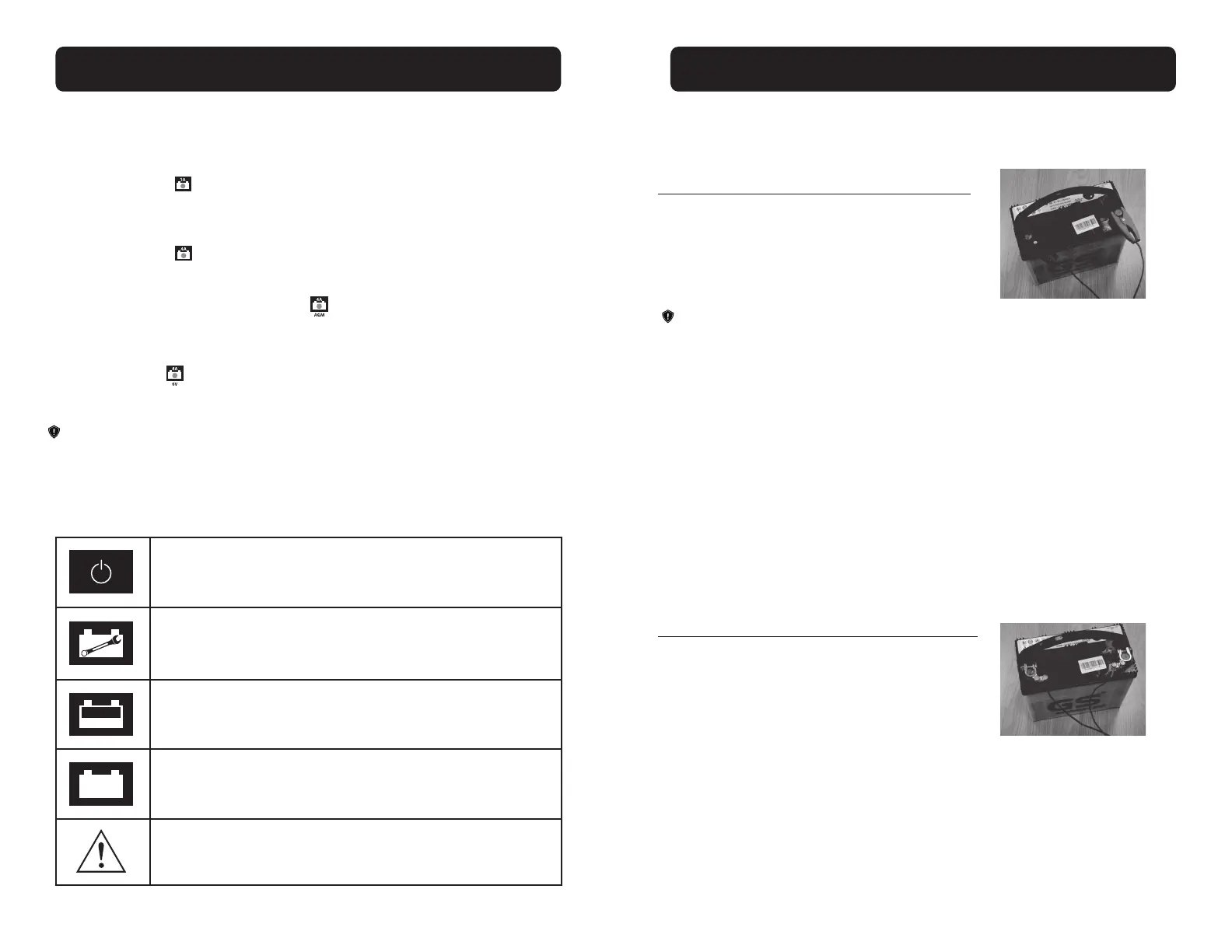

Modos de funcionamiento: características de carga
El Cargador de baterías de 4 A/1 A, 6/12 V Rescue® tiene una conguración de cuatro modos de carga, el
botón Modo se usa para seleccionar cada modo en función del tamaño y el tipo de batería. El botón Modo
se presiona y se libera para realizar los ciclos a través de cada conguración de modo:
El Cargador de baterías de 4 A/1 A, 6/12 V Rescue® tiene cinco indicadores de Estado:
La luz de Encendido indica que el cargador está activado y listo
para cargar.
La luz de Carga en curso indica que la carga de masa activa reali-
za ciclos hasta alcanzar un 90 % de carga.
La luz de Fallo indica polaridad inversa, batería dañada o corto-
circuito.
La luz de Reparación indica que la carga de corriente en la batería está
por debajo de los 10 voltios y el cargador está por atravesar las etapas
necesarias de “reparación” antes de ir a la etapa de carga de masa.
La luz de Carga completa indica que la batería ha alcanzado una carga
de 91 % - 100 % y está en modo de “mantenimiento” para mantener la
batería en los niveles de carga óptimos.
12 voltios / 1 Amp: Este modo de carga se recomienda para baterías más pequeñas,
tales como las de motocicletas, cuadriciclos, máquinas para cortar el césped y equipos de
jardín, motonieves, etc.
12 voltios / 4 Amp: Este modo de carga se recomienda para baterías medianas que se
encuentran en automóviles y botes de pesca pequeños, y en motocicletas.
AGM o baterías frías de 12 voltios / 4 Amp: Este modo de carga se recomienda para
baterías AGM o de gel. Además, este modo está optimizado para carga/mantenimiento en
ambientes de baja temperatura.
6 voltios / 4 Amp: Este modo de carga se recomienda para la mayoría de las baterías
de plomo y ácido de 6 voltios.
IMPORTANTE: HAY UNA POSICIÓN DE MODO “NEUTRO”. CUANDO PRESIONA EL BOTÓN MODO PARA SELECCIO-
NAR UNO DE LOS MODOS DE CARGA, PARA UNO DE LOS MODOS NO SE ENCENDERÁ NINGUNA LUZ. ESE ES EL
MODO “NEUTRO”. ES LA POSICIÓN DE ARRANQUE CADA VEZ QUE EL CARGADOR SE ACTIVA.
HÚMEDA
HÚMEDA
Tipos de ensamblajes de cables del Cargador de baterías
Con el Cargador de baterías Rescue
®
, se incluyen dos opciones de salida para conectar
el cargador a la batería. Cualquiera de los ensamblajes de cables puede conectarse al
cargador en segundos con la característica de conexión rápida en los juegos de cables.
1. Ensamblaje de cables con pinzas para batería:
Se usa para una gran variedad de terminales de
batería; se recomienda para baterías a las que
se puede acceder fácilmente
2. Ensamblaje de cables con terminales ojal:
los terminales ojal se conectan permanentemente a la
batería para ofrecer fácil acceso a la carga rápida de
la batería. Este uso es apropiado para motocicletas,
tractores para cortar el césped, cuadriciclos, motonieves
y otros vehículos que se almacenan o que no tienen
acceso fácil a las ubicaciones de la batería.
IMPORTANTE: CONECTE Y DESCONECTE LA SALIDA DEL CARGADOR SOLO DESPUÉS DE DESEN-
CHUFAR EL ENCHUFE DE CA DE LA TOMA ELÉCTRICA. NUNCA PERMITA QUE LAS PINZAS DE LA
BATERÍA SE TOQUEN ENTRE SÍ CUANDO EL CARGADOR DE BATERÍAS ESTÉ ENERGIZADO.
• I dentique la polaridad de los bornes de la batería. El borne positivo se marcará con
una “P”, “+”, “POS” o el color ROJO. El borne negativo se marcará con una “N”, “-“,
“NEG” o el color NEGRO.
• Los cables de salida del cargador tienen pinzas para la batería con código de color: rojo
para positivo (+) y negro para negativo (-).
• Primero, conecte la pinza negra (-) al terminal negativo correspondiente. Luego,
conecte la pinza roja (+) al terminal positivo correspondiente.
• Conecte el cargador a la toma eléctrica de CA con puesta a tierra. La luz de “Encendi-
do” se iluminará. El cargador de baterías se activa.
• Si las pinzas de carga se conectan de forma inversa, la luz de “Fallo” se iluminará. Esta
es la indicación de una conexión de polaridad inversa. Desenchufe el cargador de la
toma de CA y revise las conexiones.
• Para conectar permanentemente los terminales ojal a la batería, aoje y quite las tuer-
cas de los pernos que están en los terminales de la batería.
• Conecte el terminal ojal positivo ROJO al terminal positivo de la batería.
• Conecte el terminal negativo NEGRO al terminal negativo de la batería.
• Reemplace y ajuste las tuercas para que los terminales ojal queden jos.
