SYL Halkaisija Männänvarren liike ( 100 - 50 bar)
Paineakku (A) Paineakku (B)
65/40 mm 10 - 11 mm 18 - 19 mm
70/40 mm 9 - 10 mm 14 - 15 mm
75/40 mm 8 - 9 mm 11 - 12 mm
80/40 mm 15 - 16 mm 10 - 11 mm
90/40 mm 12 - 13 mm 7 - 8 mm
90/50 mm 12 - 13 mm 8 - 9 mm
SOFT DRIVE
Kuvaus / Tarkastus

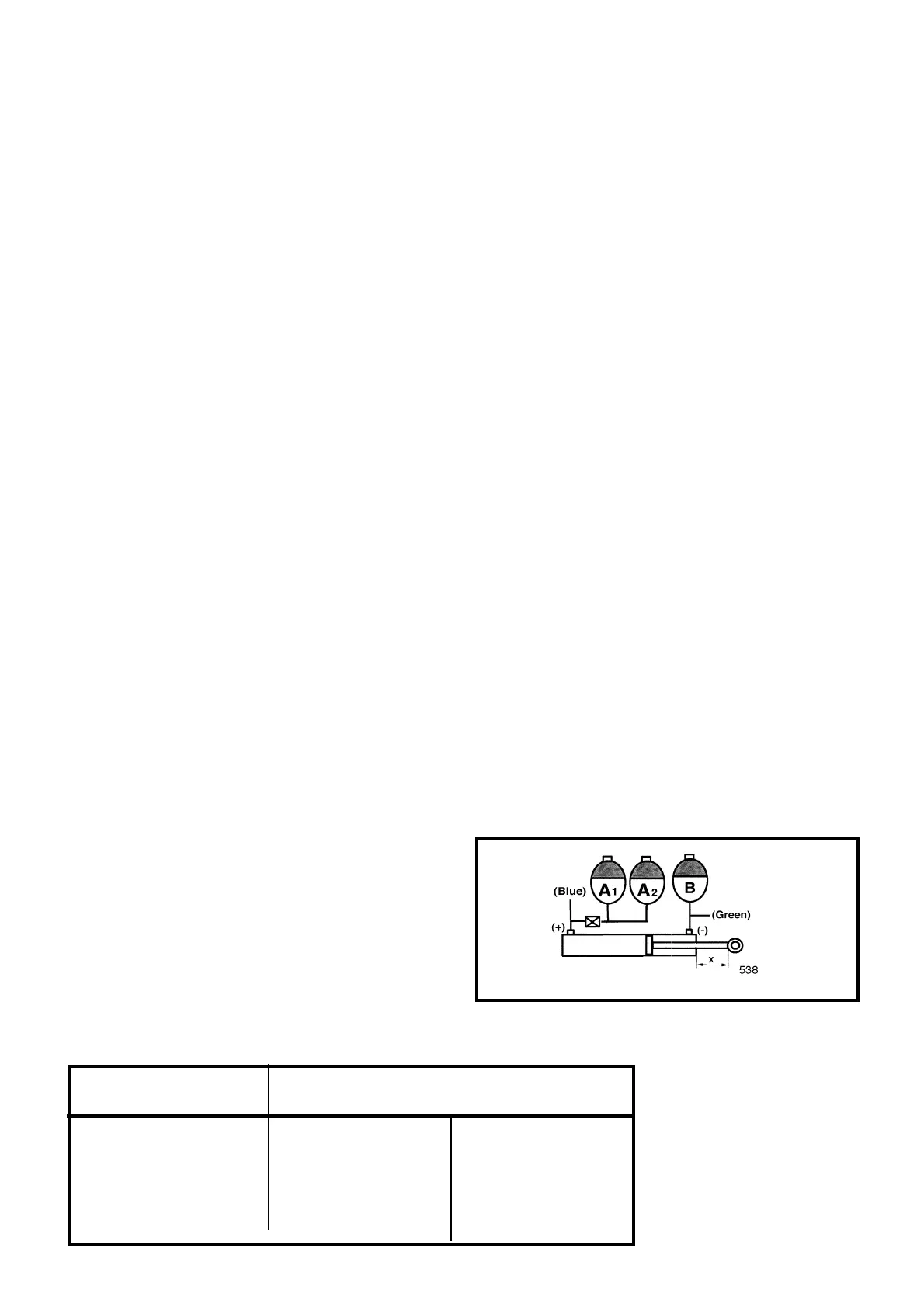

Kuva.1
Kun SOFT DRIVE on kytketty ja sulkuhana on auki
tiivistyy kaasu paineakussa A).
Tästä seuraa että paineakkujen tarkastus voidaan
suorittaa mittaamalla sylinterien liike eri kuormituksilla
(staattisesti), kahdella eri paineella.
Koska liike vaihtelee, riippuen öljyn lämpötilasta ja
sylinterien halkaisijasta, täytyy tarkastusvaiheessa
allaolevaa taulukkoa käyttää.
Paineakku B vaimentaa kuormaimen liikettä
vastakkaiseen (ylöspäin) suuntaan.
PAINEAKKU (A):n TARKASTUS
1) Liitä painemittari kuormaimen nostosylinterin (+)
puolelle (sininen (Blue) letku) Sulkuhanan tulee olla
auki-asennossa.
2) Öljyn lämpötilan tulee olla n. 20 astetta.
3) Kuormita kauhaa niin että 100 barin vastapaine
saavutetaan.
4) Mittaa päätymutterin ja männänvarren laakeripisteen
välinen etäisyys (X).
5) Ota pois (tyhjennä) osa kuormasta niin että 50 barin
vastapaine saavutetaan.
6) Mittaa päätymutterin ja ja männänvarren laakeroinnin
välinen etäisyys (X). Huom! Kuormainta EI saa
nostaa / laskea mittausten välillä.
7) Mittaa männänvarren liike ja tarkista että se vastaa
allaolevan taulukon arvoihin (A).
PAINEAKKU (B):n TARKASTUS
1) Liitä painemittari kuormaimen nostosylinterin (-)
puolelle (Vihreä (Green) letku).
2) Paina kauhan etuosaa maata vasten niin että
kauhasylintereissä saavutetaan 100:n sekä 50:n barin
paine.
3) Mittaa männänvarren liike ja tarkista se allaolevan
taulukon (B) suhteen.
HUOMIOI
Takuuaika paineakuille on rajoitettu 12 kuukauteen.
Riippuen käyttöasteesta katoaa kaasua ajan mittaan
jolloin paineakku on vaihdettava uuteen.
Seuraavat arvot pätevät öljynlämpötilan ollessa 20 C
astetta.
Seuraavat arvot pätevät öljynlämpötilan ollessa 20 C
astetta.
