SOFT DRIVE
Descripción / Control

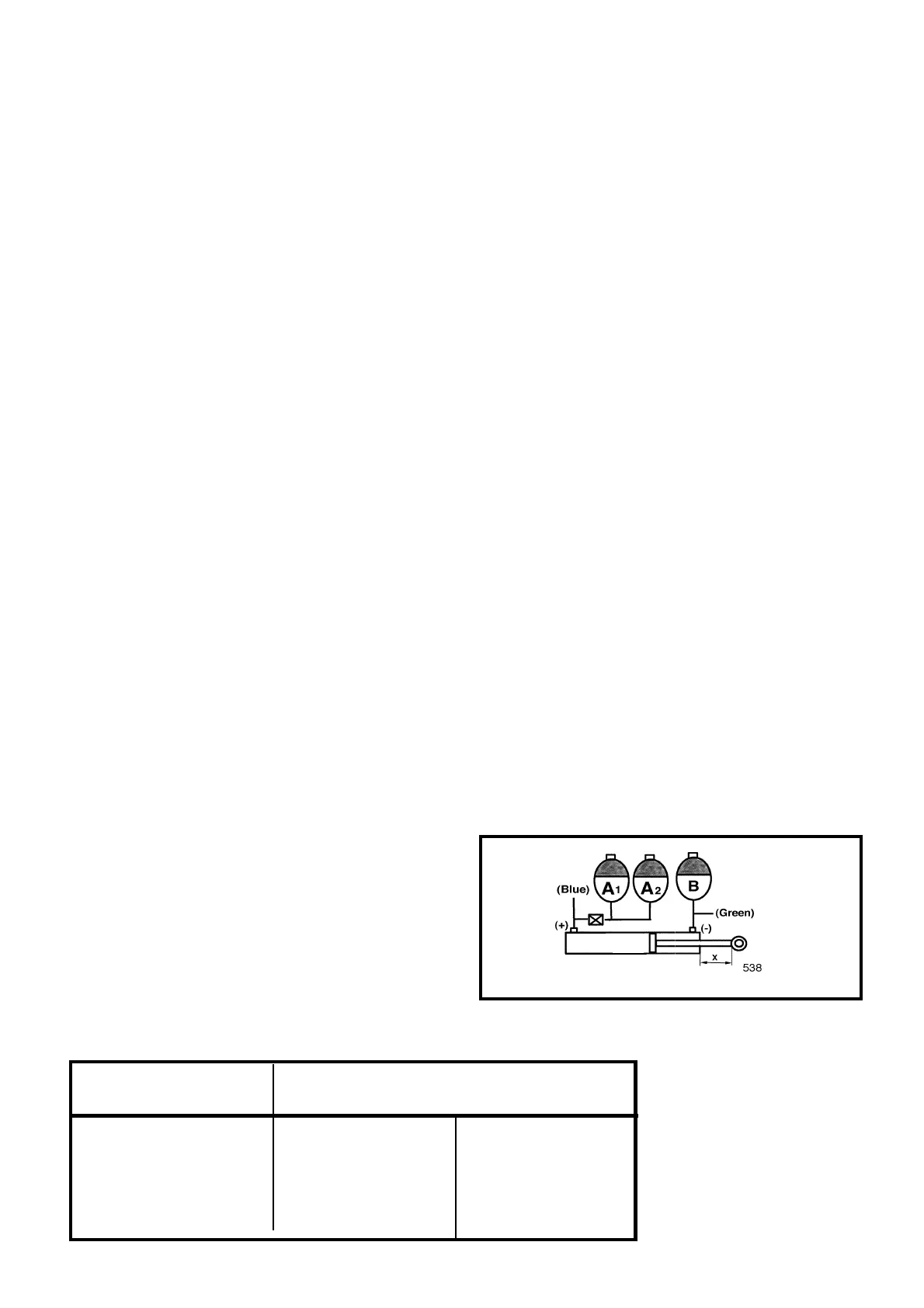

Fig. 1
Cuando está acoplado el SOFT DRIVE y la válvula de
cierre abierta, el gas del acumulador A se comprimirá.
Los acumuladores pueden comprobarse ahora midiendo
el desplazamiento de los cilindros bajo distintos
esfuerzos (estáticos) en dos presiones distintas.
Puesto que la temperatura del aceite y el diámetro de los
cilindros afecta a este desplazamiento, la tabla de abajo
sirve como guía.
El acumulador B disminuirá la velocidad del movimiento
del brazo en la dirección opuesta (HACIA ARRIBA).
COMPRUEBE EL ACUMULADOR (A)
1) Conecte un manómetro al tubo flexible de los
cilindros de elevación de la cargadora (el lado+)
(tubo flexible AZUL) con la válvula de cierre en
posición ABIERTA.
2) Temperatura del aceite - aproximadamente 20º C.
3) La cuchara deberá cargarse de tal forma que se
alcance una presión de 100 bar.
4) Mida la distancia entre el cojinete de cilindro y el
cojinete de vástago de émbolo (X).
5) Reduzca (vacíe) la carga hasta conseguir un nivel de
presión de 50 bar.
6) Mida la distancia entre el cojinete de cilindro y el
cojinete de vástago de émbolo (X). ¡OBSERVE! NO
eleve / baje el brazo entre las mediciones.
7) El movimiento (mínimo) del vástago de émbolo
deberá cumplir los valores especificados en la tabla
de abajo (A).
CONTROL DEL ACUMULADOR B
1) Conecte un manómetro al tubo flexible de los
cilindros de elevación de la cargadora (el lado-) (tubo
flexible VERDE).
2) Empuje la parte delantera del accesorio hacia el
suelo con el cilindro de la cuchara hasta que se haya
alcanzado una presión de 100 y 50 bar
respectivamente.
3) Mida el desplazamiento del vástago de émbolo y
compárelo con los valores de abajo (B).
¡OBSERVE!
El período de garantía de los acumuladores está
limitado a doce (12) meses. Dependiendo de su uso, el
gas se propagará en el transcurso del tiempo. En tales
casos, debe cambiarse el acumulador.
Diámetro de cilindro Movimiento de vástago de émbolo (100-50 bar)
Acumulador (A) Acumulador (B)
65/40 mm 10 -11 mm 18 -19 mm
70/40 mm 9 -10 mm 14 -15 mm
75/40 mm 8 -9 mm 11 -12 mm
80/40 mm 15 -16 mm 10 -11 mm
90/40 mm 12 -13 mm 7 -8 mm
90/50 mm 12 -13 mm 8 -9 mm
Los valores siguientes se aplican a una temperatura de aceite de 20ºC
