Cric de voiture portable QuickJack™ 23 P/N 5900263 — Rév. B6 — Septembre 2023

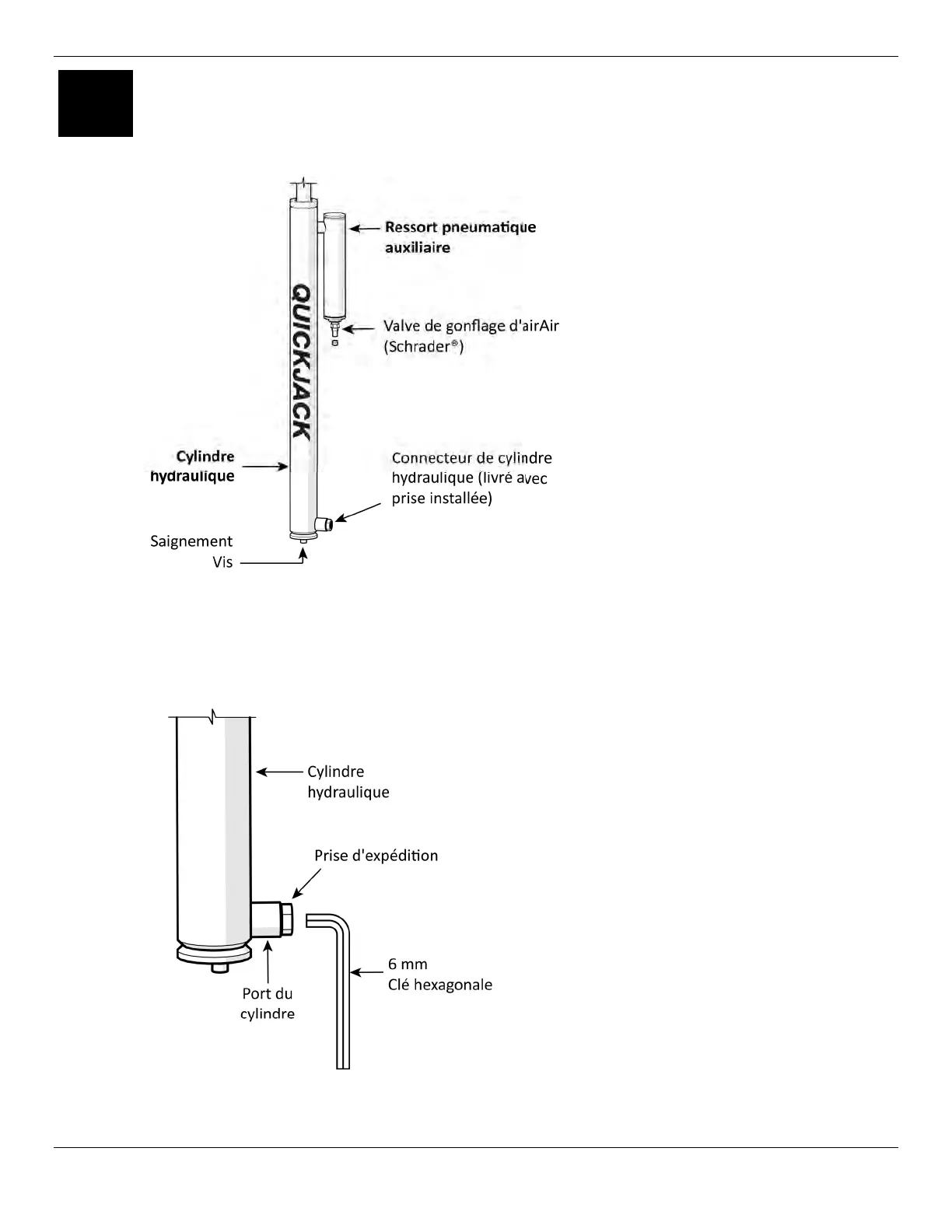

Localisation des ressorts pneumatiques auxiliaires et des
vérins hydrauliques
Chaque cadre QuickJack possède un ressort pneumatique auxiliaire et un vérin hydraulique.
Les composants du ressort pneumatique et des vérins hydrauliques sont :
• Valve de gonflage d'air. Utilisé pour ajouter de la pression d'air au ressort pneumatique. Livré avec la
valve appropriée (valve Schrader
®
) installée.
• Connecteur de cylindre hydraulique. Le raccord coudé hydraulique se fixe ici. Utilisez une clé
hexagonale de 6 mm pour retirer le bouchon d'expédition avant d'installer le raccord coudé hydraulique.
• Vis de purge. Utilisé pour « purger » l’air du système hydraulique, si nécessaire. Reportez-vous à la section
Dépannage pour plus d'informations.
11
