2- MATERIALI PER L’INSTALLAZIONE

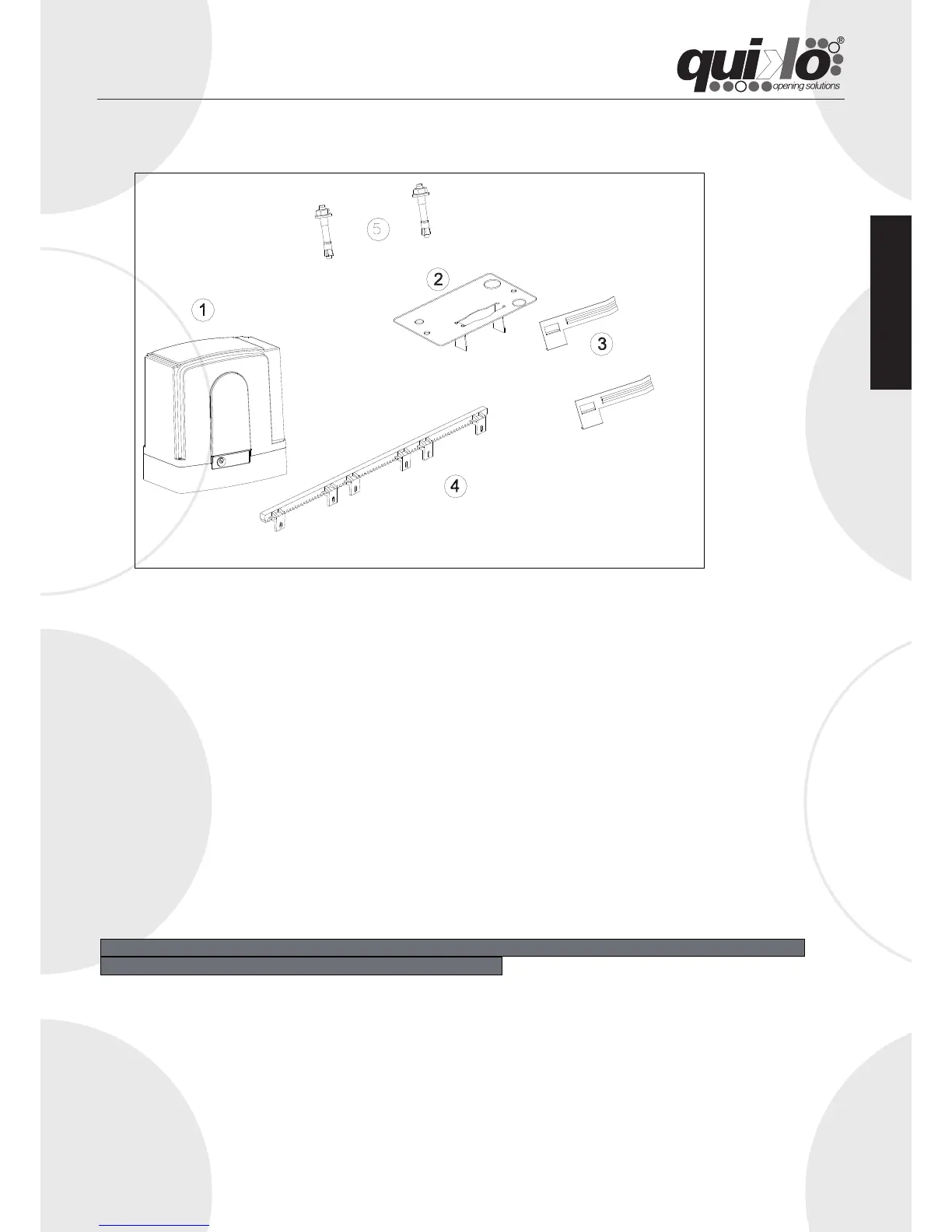

FIG. 1
1. Motoriduttore
2. Piastra di fondazione
3. Coppia di finecorsa (camme)
4. Cremagliera modulo 4
5. Coppia di Tasselli M10 (o Bulloni M10x25)
3- POSIZIONAMENTO DELLA PIASTRA DI FONDAZIONE
Predisporre uno scavo delle dimensioni illustrate nelle Fig. 2- 3 ed eseguire il riempimento con calcestruzzo.
Posizionare la piastra di fondazione perfettamente orizzontale rispettando le distanze indicate nelle fig.2 -3.
Posizionare i cavi negli appositi fori predisposti lasciandoli fuoriuscire di circa 25 cm dalla base. Se la
fondazione è già predisposta posizionare la piastra senza piegare le due linguette e fissarla al calcestruzzo
mediante I due tasselli ad espansione.
4- POSIZIONAMENTO DEL MOTORIDUTTORE
Eseguire due fori ø 10 mm sul calcestruzzo in corrispondenza dei fori ø 12 della base. Inserire i due tasselli
ad espansione ed ancorarli al calcestruzzo lasciando fuoriuscire la parte filettata di circa 20 mm. Togliere il
coperchio del motoriduttore. Posizionare il motoriduttore sulla base e fissarlo temporaneamente con i due
dadi dei tasselli. !La posizione del motoriduttore può essere regolata orizzontalmente di circa 15 mm.
Se I tasselli non sono disponibili possono essere utilizzati due bulloni M10x25 che devono però essere
saldati alla piastra di fondazione prima della posa della stessa
5- INSTALLAZIONE DELLA CREMAGLIERA
Utilizzare una cremagliera M4. Sbloccare il motoriduttore (ved. Fig. 6). Posizionare il primo pezzo di
cremagliera orizzontalmente sopra il pignone lasciando un gioco di 2 mm tra i denti (Fig. 3). Fissare la
cremagliera al cancello con apposite viti in corrispondenza della mezzeria delle asole. (In questa maniera
sarà poi possibile regolare in maniera precisa il gioco tra I denti della cremagliera /pignone). Muovere il
cancello manualmente e completare il montaggio della cremagliera. A montaggio ultimato controllare il gioco
tra I denti e fissare definitivamente la cremagliera.
