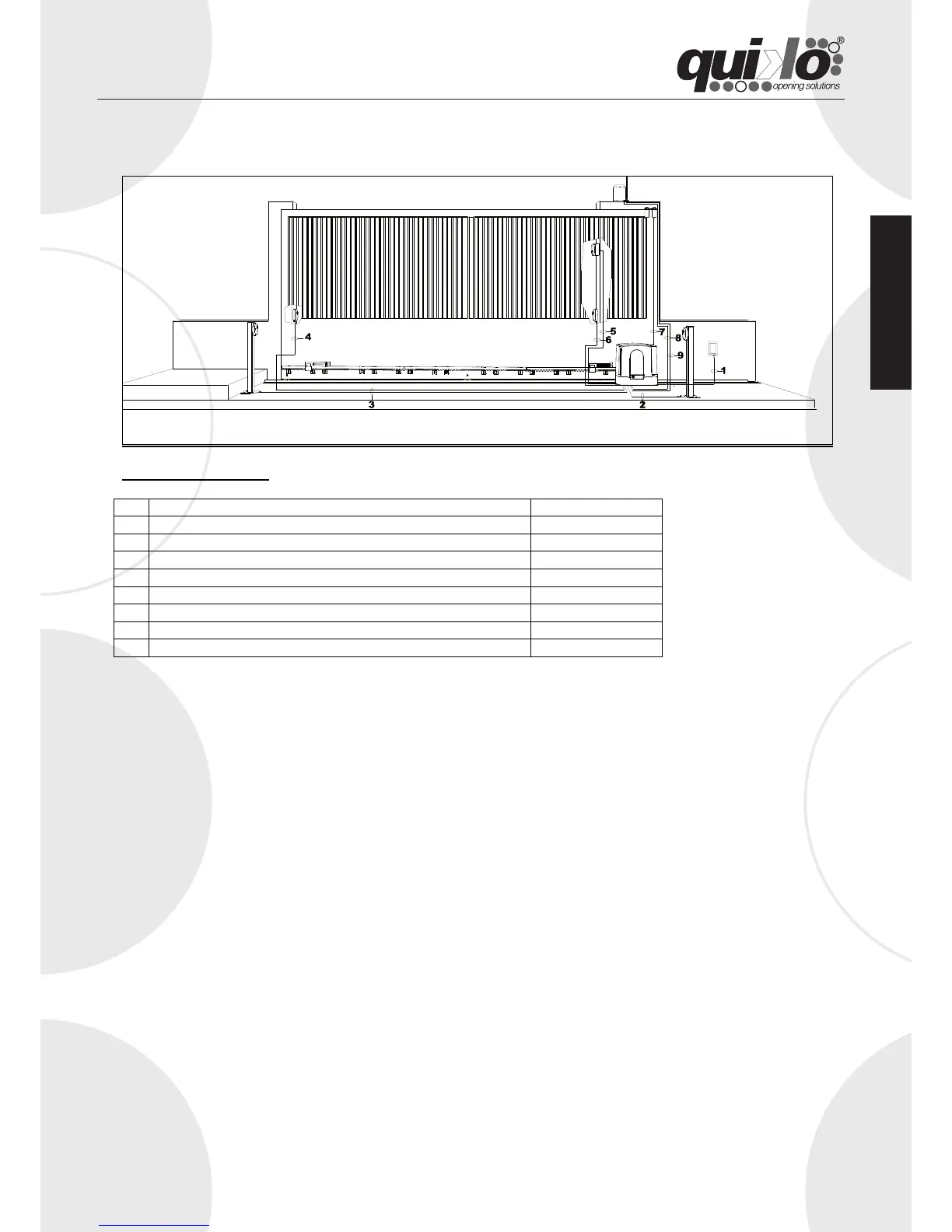

9- IMPIANTO TIPO
FIG. 9
Cavi di collegamento
Sezione cavi
1
Alimentazione Motoriduttore
3x1,5
2
Collegamento Fotoc. Trasmitt. Su Colonnina
2x0,75
3
Collegamento Fotoc. Ricevente. Su Colonnina
4x0,75
4
Collegamento Fotoc. Trasmittente
2x0,75
6
Collegamento Fotoc. Ricevente
4x0,75
5
Selettore a chiave
3x1
7
Lampeggiante
2x1
8
Antenna
RG59
PER I COLLEGAMENTI ELETTRICI FAR RIFERIMENTO AL MANUALE DELLA CENTRALE DI
COMANDO
