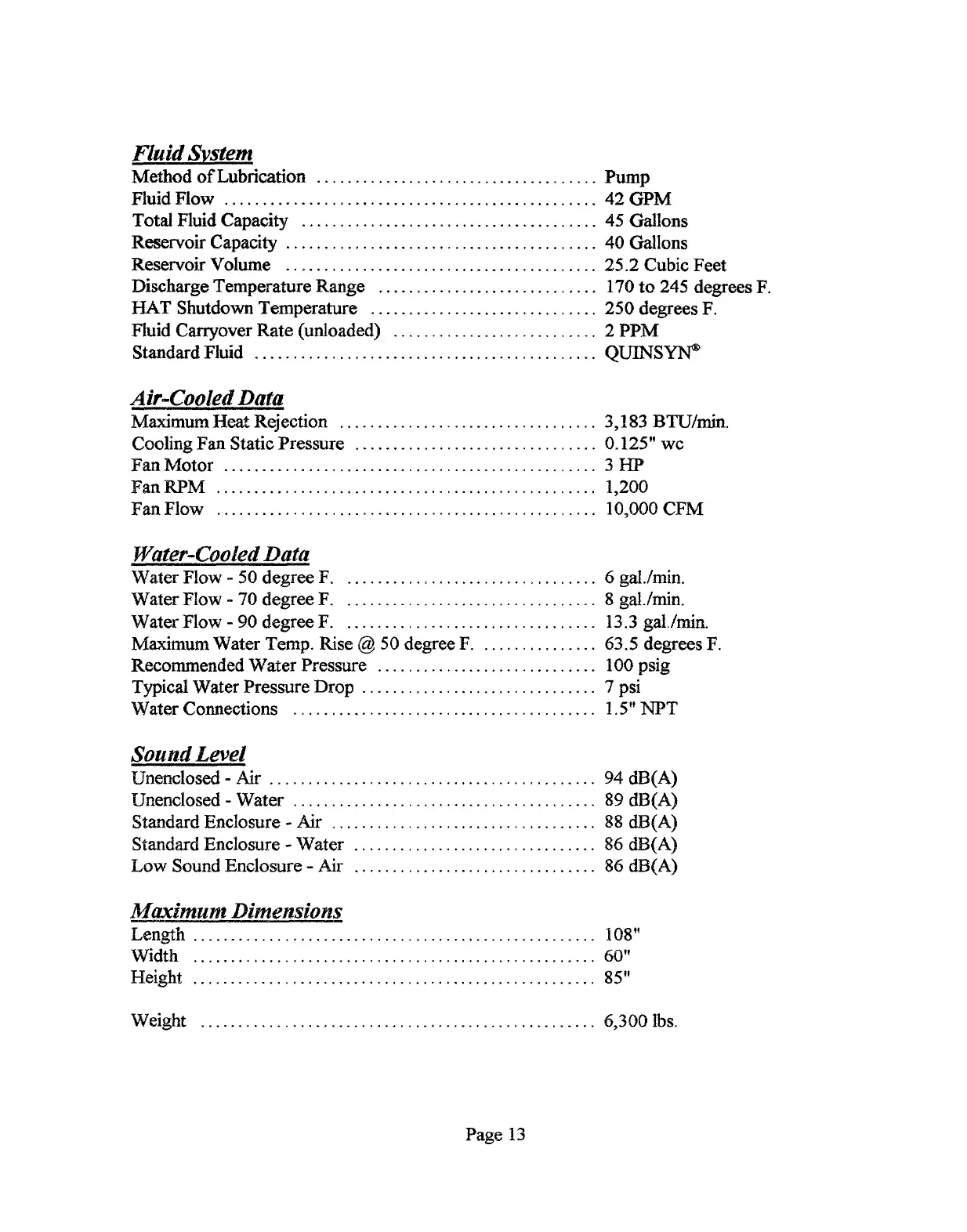

Fluid Svstem
Method of Lubrication . . . . . . . .. . . . . . . . . . . ..... . . . . . . . .. . . ..
Pump
Fluid Flow . . . . . . . . . . . . . . . .. . . . . . . . .. . . ... ... .. . .. . .. . . . . . ..42GPM
Total Fluid Capacity . . . . . . . . . . . . . . . . . . . . . ..... . .. . . . . . . . . . . 45 Gallons
ReservoirCapacity. .. . . . . . . . . . . . . . . . . .. . . ... . ... . . . . . . . . . ..40 GalIons
Reservoir Volume . . .. . . . . .. .. . . . . . . . . . . . . . . .. . . . . . . . . . . . ..25.2 Cubic Feet
Discharge Temperature Range
. . . . . .. . . ...... . . . . . . . . . . . .. .
170 to 245 degrees F.
HAT Shutdown Temperature . . .. . .. . . . . . .... . .. . . . . . . . . . ..250 degrees F.
Fkid Camyover Rate(unloaded) . .. . . .. . . . . ...... . . . . . . . . ..2PPM
Standard Fluid . . . . . . . . . . .
.. .. .. .. . . . . . . . ...... . . . . . . . . ... ..
QUINS~
.Air-C’ooledDafa
Maximum Heat Rejection . . . . . . . . . . . . . . . .... . . . . . . . . . . . . ...3.183 13TU/min.
Cooling Fan Static Pressure . . . . . . . . . . . . . . .... . . . . . . . . . . . . . . 0.125”WC
Fan Motor . . . . . . . . . . . . . . . ... .. . . . . . . . . . . . .. ... . . . . .. . . . . ...3~
Fan RPM . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . .... ... .. . . . . . . . . . . . 1,200
Fan Flow . .. . . . . . . . . . . . . . . . . . . . . . .. .. .. . . ..... .. . . . . . . . . . . . 10,OOOCFM
Water-Cooled Data
Water Flow -50degree F. . . . . . . . . . . . . . . . ... . .. . . . . . . . .. . ..6gal./min.
Water Flow --70degree F. . . . . . ... . . . . . . . . ... .. . . . . . . . . . .. . 8gaUmin.
Water Flow -90degree F. .. .. . . . . .. ... ......... . . . . . . . . . . . 13.3 gal./min.
Maximum Water Temp. Rise (@?50 degree F. .. . . . . .. . . . . . . . 63.5 degrees F,
Recommended Water Pressure . . . . . . . .. . ...... .. . . .. . . . . . ..
100 psig
Typical Water Pressure Drop . .. . . . . . . . . . .. .... . . . . . . . .. .. ..7psi
Water Connections . . . . . .. . . . .. . . . . . . . . . ... . . . . . . . . . . . . . . . . 1.5’’NPT
Sotmdh?vd
Unenclosed -Air . . . . . . . . . . . . . . .. . . . . . . . . . .... . . . . . . . .. .. . . .
94 d13(A)
Unenclosed -Water . . . . . . . . . . . . . . . .... . ......... . . . . . . . . . . .
W dB(A)
Standard Enclosure -Air . . .. . . . . . . . . . . . .... .. . . . .. ... .. . ...
88 dB(A)
Standard Enclosure-Water . . . . . . . . . . . . . . ...... . . . . . . .. .. . .
86 dB(A)
Low Sound Enclosure-Air . . . . . . . . .. ... ........ . . . . . . . . . . .
86 dB(A)
Mizxinwn Dimensions
Len@h . . . . .. . . . . . . . . . . . .. . . . . . . . . ... . . . . . . ... . . . . . . . . . . . . . . 108”
Width .. . ... . . . . . . . .. . . . . . . . . . .. .. . . .. . . .. ... . . . . . . . . . . . . . . 60”
Height . . . . . . . . . . . . . . . . . . . . ... . . . . . .. . . . . . . . .. . . . . . .. . . . . . . . 85”
Weight .. . . . . . . . . . . . . . . .... . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . ..6.3001bs.
Page 13
. .
. . . . . . . . . ..- . . . . . . . . . . . . . . . . . . . .
----
~.
-/
