8.6. Регулиране жилото на газта.

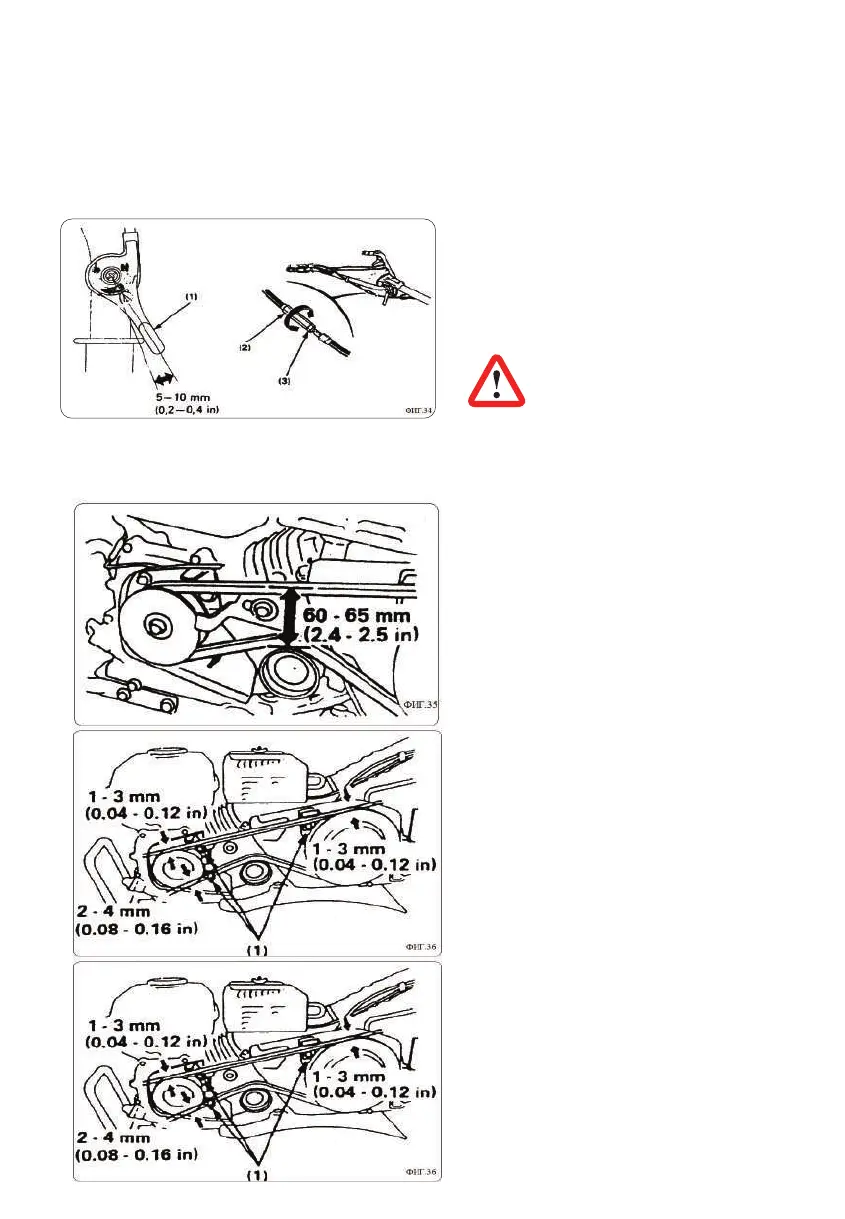

Измерете свободния ход на върха на лоста (поз. 1, фиг. 34).
Свободен ход: 5-10 мм. Ако свободния ход е неправилен, разхлабете контра гайката
(поз. 3, фиг. 34) и завъртете регулиращата гайка (поз. 2, фиг. 34) в една или друга
посока колкото е необходимо.
1) лост на газта;
2) регулираща гайка;
3) контра гайка.
8.7. Регулиране обтягането на
ремъка.
Внимание! РЕГУЛИРАНЕТО
ДАСЕ ИЗВЪРШВА ПРИ
ИЗКЛЮЧЕН ДВИГАТЕЛ!!!
Регулирайте свободния ход на лоста на съединителя – т. 8.5.
Стандартно ремъка е обтегнат на 60-65 мм (фиг. 35) на обтягащата ролка с включен
съединител (Стиснат лост на съединителя).
За да регулирате обтягането,
разхлабете четирите монтажни
болта на двигателя (поз. 1, фиг. 36)
и затягащият болт (поз. 2, фиг. 36)
на стойката на двигателя и движете
двигателя напред или назад, за да
достигнете правилното обтягане на
ремъка.
Забележка: След регулиране се
уверете, че външната страна на
задвижващата шайба е изравнена с
външната страна на водещата ролка,
като използвате тръбен ключ.
1) монтиращи болтове на двигателя;
2) затягащ болт на стойката на
двигателя.
Разхлабете стоперите (водачите) на
ремъка (поз. 1, фиг. 37).
Регулирайте разстоянието стоперите
(водачите) на ремъка (поз. 1, фиг. 37) и
ремъка както е показано при включен
лоста на съединителя.
(1) Стопери (водачи) на ремъка
