l’installation
Page 3 sur 9

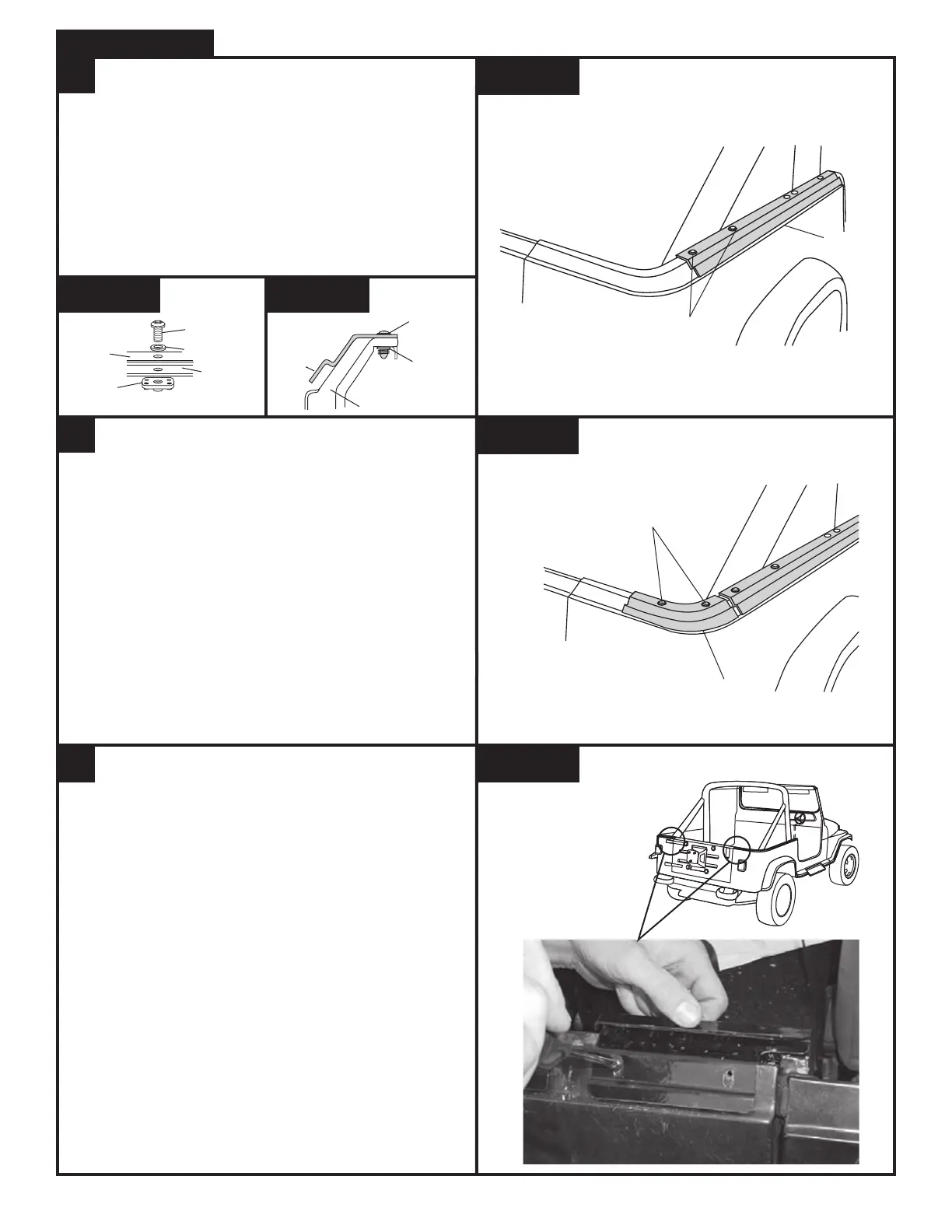

Figure 7
Figure 4
4
5
6
Localiser le rail de ceinture côté passager, (4) -
boulons Torx de 5/16 po, (4) - Rondelles plates de
5/16 po et (4) - plaques de taraudage de 5/16 po.
Positionnez le rail latéral sur le véhicule et fixez-le
à l’aide de la quincaillerie listée dans cette étape.
La tôle a des trous pré-percés de l’usine qui
seront alignés avec Belt Rail. Voir les Figures 4,
5 et 6
Répétez cette étape pour le côté opposé.
Localiser le rail de ceinture de coin du passager,
(2) - Vis Torx de 5/16 po, (2) - Rondelles plates de
5/16 po et (2) - Plaques de taraudage.
Positionnez le garde-corps de coin sur le véhicule
et fixez-le en utilisant le matériel indiqué dans
cette étape.
Remarque: Il peut y avoir un léger écart entre
le rail de ceinture de coin et celui de ceinture
latérale.
C’est normal.
Voir les Figures 5, 6 et 7
Répétez cette étape pour le côté opposé.
Figure 8
Repérer le support du hayon du passager, (2) - Vis
à métaux cruciformes n ° 10-24 x 1/2 po, (2) -
Rondelles de blocage étoiles n ° 10, (2) - Rondelles
plates n ° 10 et (2) - Nylock n ° 10-24 Des noisettes.
Dans certains cas, les trous du support de hayon
s’alignent avec les trous existants. Dans ce cas,
utilisez les trous existants comme pilotes pour percer
des trous de 3/16 “sur le véhicule.
Remarque: Vérifiez soigneusement sous la zone
de perçage pour vous assurer de ne percer aucun
câblage caché.
Remarque: Si vous remplacez un toit rigide, utilisez
le support de hayon comme gabarit pour percer des
trous de 3/16 po.
Positionnez le support du hayon et fixez-le en
utilisant le matériel listé dans cette étape
Voir la Figure 8
Répétez cette étape pour le côté opposé.
Figure 5
Figure 6
Rail de
ceinture
Plaque de
taraudage
Corrosserie
du véhicule
Boulon à tête
Torx de 5/16 po
Rondelle 5/16 “
Boulon à tête
Torx de 5/16 po
et rondelle
Rail de
ceinture
Plaque de
taraudage
Sección transversal
del detalle del riel
lateral
À l’intérieur
du véhicule
Panneau de carrosserie
Boulons à tête Torx
de 5/16 po avec
rondelles
Boulons à tête Torx
de 5/16 po avec
rondelles
Rail de cein-
ture latérale
Avant
Rail de ceinture
de coin arrière
