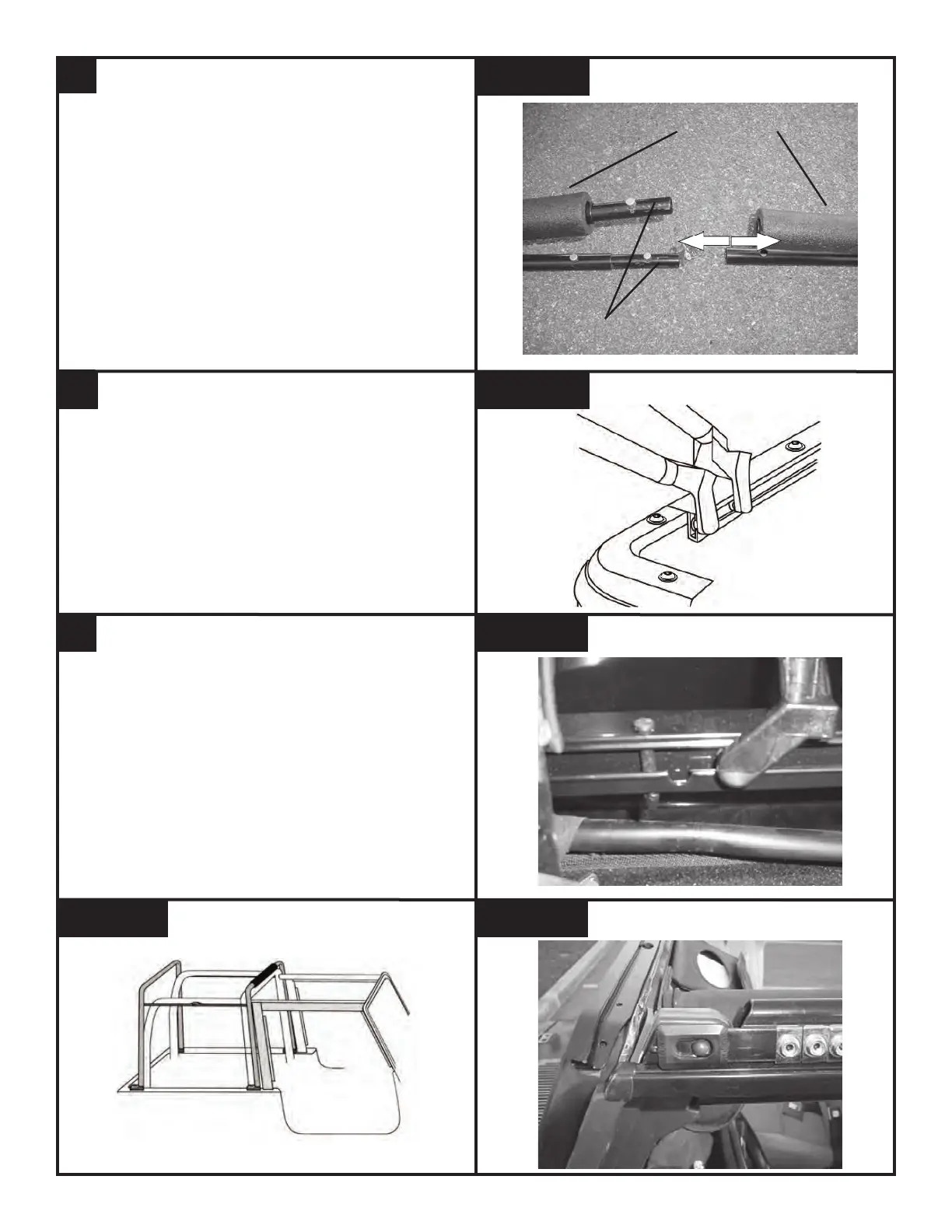

Figure 10
Posez l’ensemble d’archet sur une surface propre et
identifiez l’avant et l’arrière de l’arc.
Note: L’arc avant comprendra un rembourrage en
mousse, contrairement à l’arrière.
Assemblez les deux moitiés de l’ensemble d’arc
en utilisant les tubes de connexion inclus avec les
boutons-poussoirs. Voir la figure 9
Remarque: Il peut être utile d’utiliser un tournevis
plat pour abaisser les boutons tout en faisant glisser
les deux parties ensemble. En outre, il peut être
utile pour deux personnes de faire glisser les deux
côtés de l’archet vers l’avant simultanément.
7
Figure 9
Bow Assembly
Connection Tubes
Une fois l’assemblage de l’archet fixé, glissez les
extrémités des arceaux avant et arrière dans les
rails des rails latéraux de chaque côté du véhicule.
Voir les Figures 10 et 11
Remarque: Faites glisser l’ensemble d’étrave de
l’arrière du véhicule vers l’avant. Fixer les extrémités
de l’arc en insérant la goupille du rail latéral dans le
rail latéral
Voir la Figure 11
Figure 12
9
Figure 11
Figure 13
Dépliez le rail latéral supérieur passager vers l’avant
du véhicule jusqu’à ce qu’il atteigne la goupille
verticale du passager.
Insérez l’épingle du Montant en plastique dans le
trou du rail latéral et verrouillez-le en glissant le clip
carré sur le côté opposé. Voir les Figures 12 et 13
Remarque: Assurez-vous que le rail latéral supérieur
est correctement fixé avant d’installer la capote. Des
dommages au véhicule ou des blessures peuvent
survenir s’ils ne sont pas installés correctement.
Répétez cette étape pour le côté opposé.
