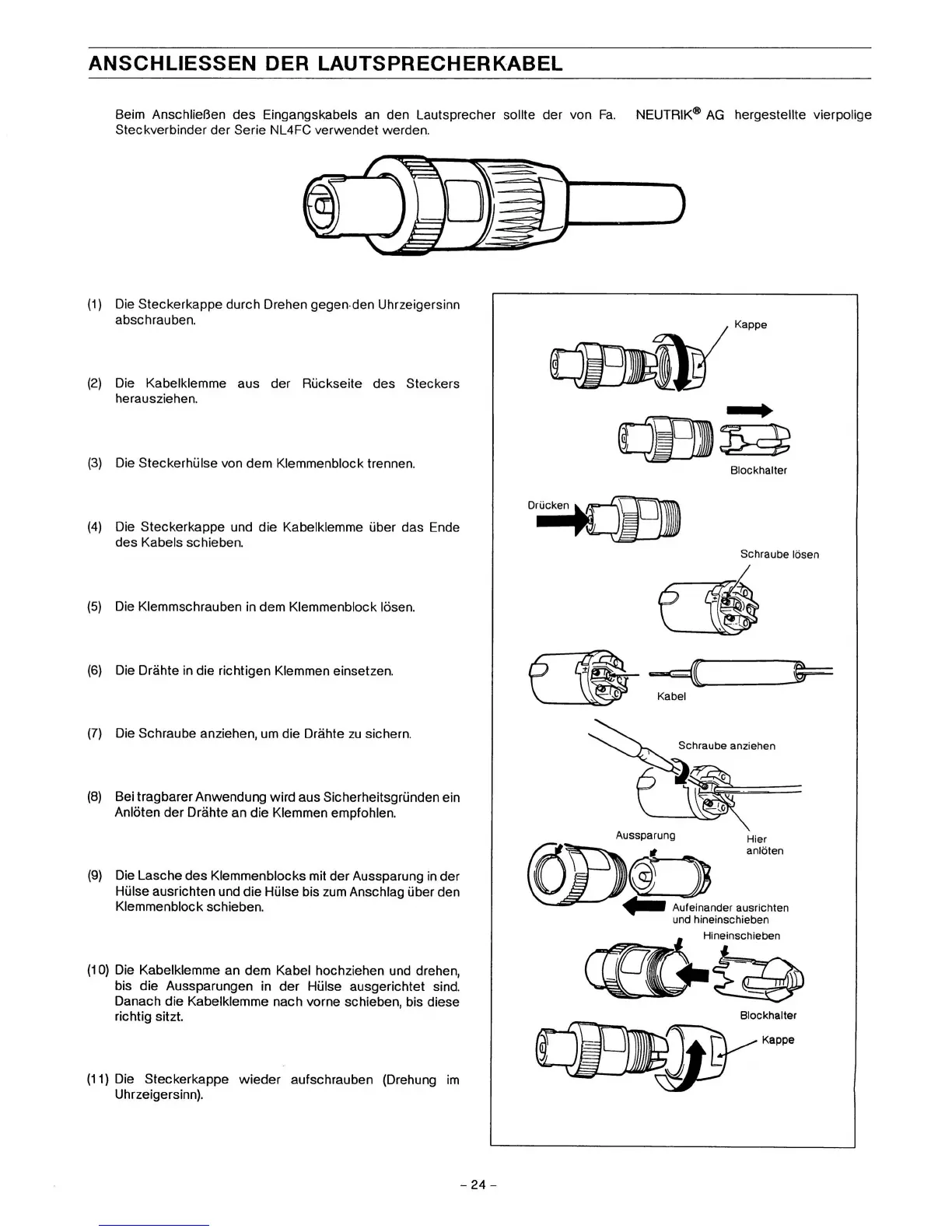

ANSCHLIESSEN DER LAUTSPRECHERKABEL
Beim Anschließen des Eingangskabels an den Lautsprecher sollte der von Fa. NEUTRIK® AG hergestellte vierpolige
Steckverbinder der Serie NL4FC verwendet werden.
S
)
(1) Die Steckerkappe durch Drehen gegenden Uhrzeigersinn
abschrauben.
(2) Die Kabelklemme aus der Rückseite des Steckers
herausziehen.
(3) Die Steckerhülse von dem Klemmenblock trennen.
(4) Die Steckerkappe und die Kabelklemme über das Ende
des Kabels schieben.
(5) Die Klemmschrauben in dem Klemmenblock lösen.
(6) Die Drähte in die richtigen Klemmen einsetzen.
(7) Die Schraube anziehen, um die Drähte zu sichern.
(8) Bei tragbarer Anwendung wird aus Sicherheitsgründen ein
Anlöten der Drähte an die Klemmen empfohlen.
(9) Die Lasche des Klemmenblocks mit der Aussparung in der
Hülse ausrichten und die Hülse bis zum Anschlag über den
Klemmenblock schieben.
(10) Die Kabelklemme an dem Kabel hochziehen und drehen,
bis die Aussparungen in der Hülse ausgerichtet
sind.
Danach die Kabelklemme nach vorne schieben, bis diese
richtig sitzt.
(11)
Die Steckerkappe wieder aufschrauben (Drehung im
Uhrzeigersinn).
Kappe
Blockhalter
Drucken
Schraube lösen
Kabel
Schraube anziehen
Aussparung
anlöten
Aufeinander
ausrichten
und hineinschieben
Hineinschieben
Bockhater
Kappe
-24-
