VORSICHTSMAßFREGELN FÜR DAS ANSCHLIEßEN
Den Leistungsverstärker ausschalten, bevor das
Lautsprechersystem angeschlossen wird.
Die Nenneingangsimpedanz des Modells WS-A500 oder
WS-A550 beträgt 8 Ohm.
Darauf achten, daß die gesamte Lastimpedanz der
angeschlossenen Lautsprecher innerhalb der Nenndaten
des Leistungsverstärkers liegen.
Um Widerstandsverluste in den Lautsprecherkabeln
zu vermeiden, möglicher große Leiterquerschnitte
für die Lautsprecheranschlüsse verwenden. Der
Inline-Lautsprecherstecker ist für 4 Leiter der Größe AWG
12 geeignet; auf keinen Fall sollte jedoch eine Größe
kleiner als AWG
18
verwendet werden.
Absolute Polarität für Vollbereichs- und Doppelverstärker-
betrieb ergibt eine nach außen gerichtete Membran-
bewegung (erhöhter Druck), wenn ein positives elekt-
risches Signal an die (+) Eingangsklemme abgelegt
wird.
Immer
den Eingangsstecker abtrennen, bevor der Modus-
wahlschalter (Doppelverstärker-/Vollbereichsbetrieb)
umgeschaltet
wird.
Wenn zwei oder mehrere Lautsprecher in dem gleichen
Raum verwendet werden, unbedingt die Polarität
anpassen.
VORSICHTSMAßNAHMEN
Die Lautsprecher können durch die folgenden Signale
beschädigt werden, auch wenn sie innerhalb der
Sicherheitsgrenzen des Lautsprechersystems betrieben
werden:
1.
Pegelspitzen, wenn Bausteine des Systems nach den
Verstärkern eingeschaltet bzw. vor den Verstärkern
ausgeschaltet werden.
2.
Pegelspitzen während des Anschließens oder Abtrennens
von Kabeln bei eingeschaltetem System.
3. Verwendung des Mikrofons ohne geeigneten
Atmungsfilter, Windschutz usw.
4.
Ein- oder Ausschalten der Mikrofon-Phantomstrom-
versorgung bei hohem Pegel.
5. Kontinuierlicher Betrieb bei sehr niedrigen Frequenzen,
wenn Verzerrungen in den Lautsprechern auftreten.
Den Pegel der Subtieftöner in Übereinstimmung mit den
Hauptlautsprechern einstellen, um richtige Balance zu
erhalten.
Die Subtieftöner können durch übermäßigen
Eingangs-
pegel oder durch falsche Übernahmefrequenz beschädigt
werden.
Wenn ein ungewöhnlicher Ton von dem System erzeugt
wird,
die Stromversorgung sofort ausschalten, um
Beschädigungen zu vermeiden.
Die Bedienungsanleitungen aufmerksam durchlesen,
einschließlich die des Subtieftöner-Prozessors.

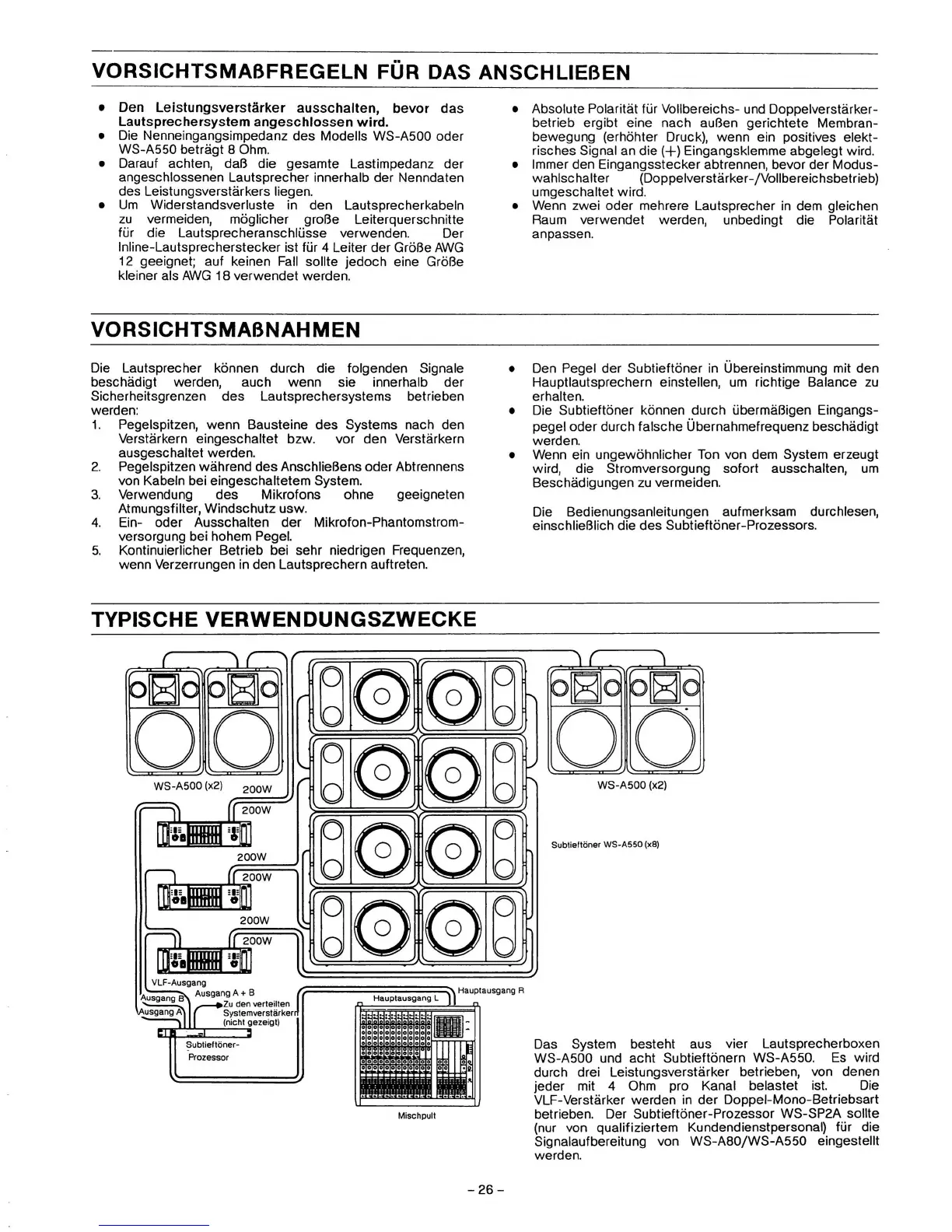

TYPISCHE VERWENDUNGSZWECKE
(r—ï
0
o
WS-A500
(x2)
WS-A500 (x2]
200W
200W
Subtieftöner
WS-A550 x8
200W
200W
200W
200W
VLF-Ausgang
Ausgang A + B
Zu den verteilten
-lauptausgang R
Ausgang B Hauptausgang L
VAusgang A
Systemverstarkern
(nicht gezeigt)
Subtieftöner
D
rozessor
Mischpult
Das System besteht aus vier Lautsprecherboxen
WS-A500 und acht Subtieftönern WS-A550. Es wird
durch drei Leistungsverstärker betrieben, von denen
jeder mit 4 Ohm pro Kanal belastet ist. Die
VLF-Verstärker werden in der
Doppel-Mono-Betriebsart
betrieben.
Der Subtieftöner-Prozessor WS-SP2A sollte
(nur von qualifiziertem Kundendienstpersonal) für die
Signalaufbereitung von WS-A80/WS-A550 eingestellt
werden.
-26-
