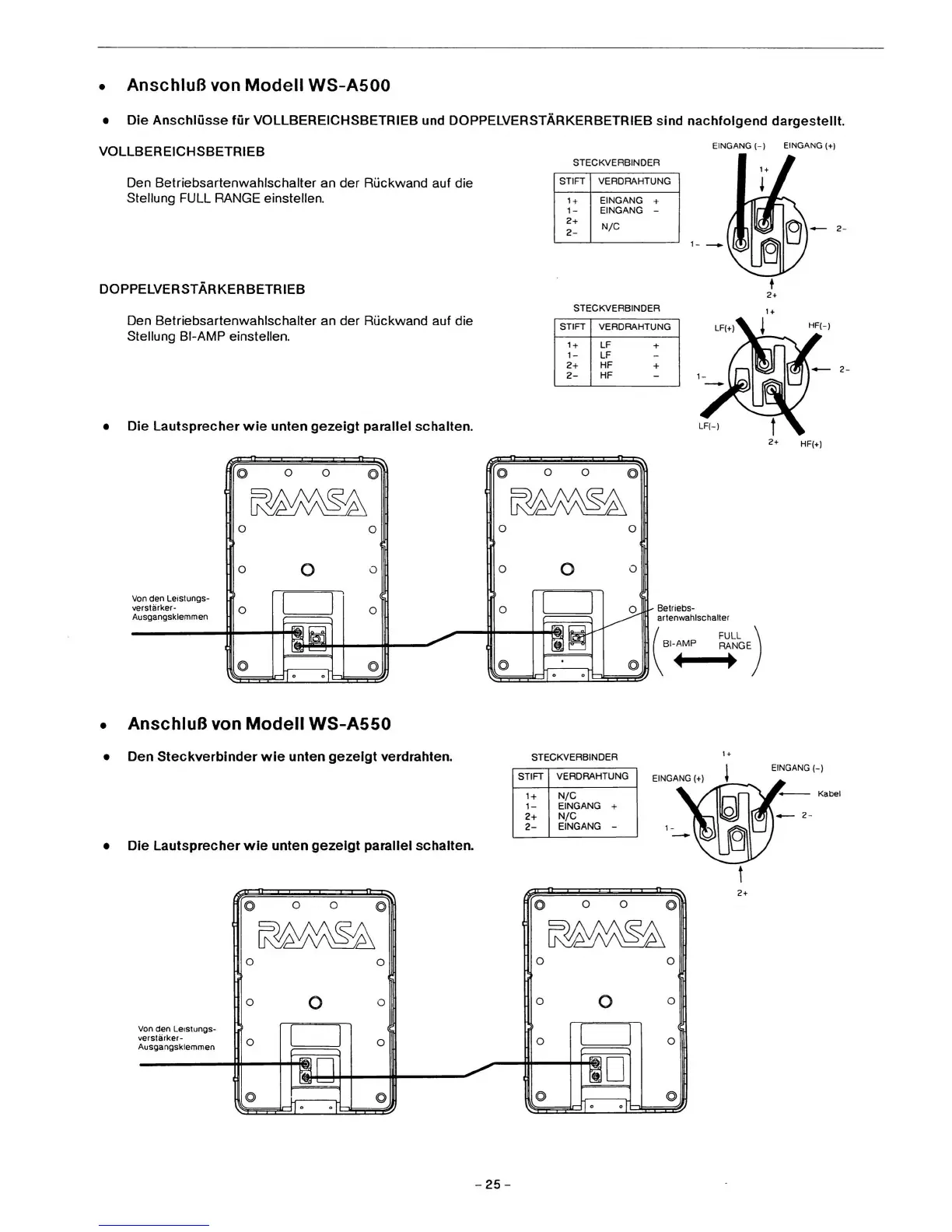

• Anschluß von Modell WS-A500
• Die Anschlüsse für VOLLBEREICHSBETRIEB und
DOPPELVERSTÄRKERBETRIEB
sind nachfolgend dargestellt.
VOLLBEREICHSBETRIEB
Den Betriebsartenwahlschalter an der Rückwand auf die
Stellung
FULL
RANGE einstellen.
EINGANG
(-)
EINGANG (+)
STECKVERBINDER
STIFT
1 +
1-
2+
2-
VERDRAHTUNG
EINGANG +
EINGANG -
N/C
DOPPELVERSTARKERBETRIEB
Den Betriebsartenwahlschalter an der Rückwand auf die
Stellung BI-AMP einstellen.
• Die Lautsprecher wie unten gezeigt parallel schalten.
STECKVERBINDER
STIFT
1 +
1-
2+
2-
VERDRAHTUNG
LF +
LF
HF +
HF
Von
den
Leistungs-
verstärker-
Ausgangsklemmen
Betriebs-
artenwahlschalter
FULL
BI-AMP
RANGE
HF(-)
HF(+)
•
Anschluß von Modell
WS-A550
• Den Steckverbinder wie unten gezeigt verdrahten.
• Die Lautsprecher wie unten gezeigt parallel schalten.
STECKVERBINDER
l +
STIFT VERDRAHTUNG EINGANG
M
I
5INGANG (-)
Kabel
N/C
EINGANG
N/C
EINGANG
von den
Leistungs
verstarker
Ausgangsklemmen
25-
