Instruccionesdeensamblaje

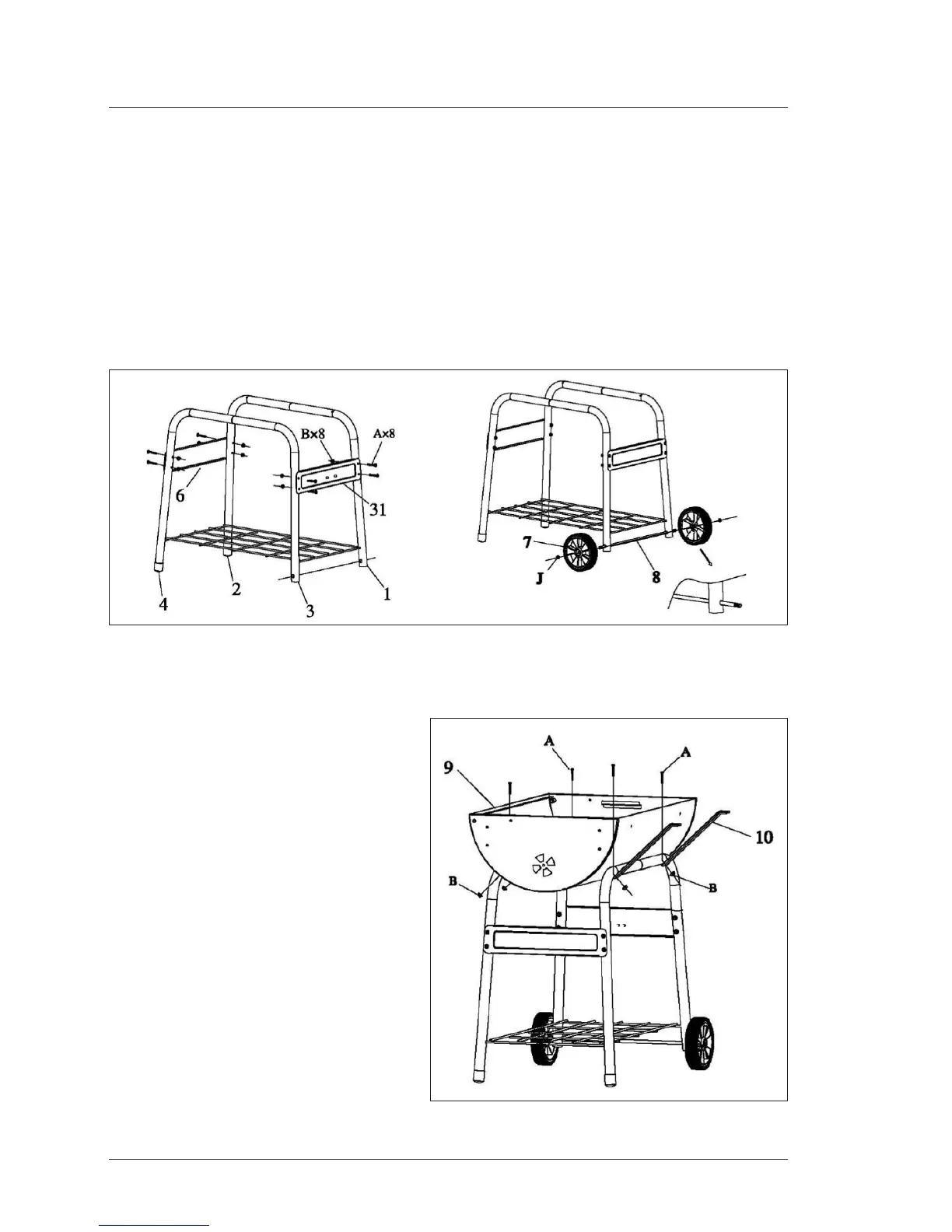

PASO 3
Instalarelsoportedelapataizquierda(6)enlaspatas(2)y(4)usandolostornillos
M6*42(A)ylastuercasconbridasM6(B).Instalarelsoportedelapataderecha(31)
ulizandoelmismohardwaredelsoportedelapataizquierda.Noaprietelostornillos
hastaquecompleteelpaso5.
Insertareleje(8)atravésdelosagujerosenlaparteinferiordelaspatas(1)y(3).Poner
lasruedas(7)enlosextremosdeleje.EnroscarlascontratuercasM10(K)encada
extremodelejeyapretarconlallave(O).
PASO 4
Ponerelrecipiente(9)sobrelaparte
superiordelaspatas.Tengaencuenta
quelosagujerosparalasbisagrasdeben
estarenlapartetraseradelaparrilla.
Montarlapiezadesoportedelestante
delantero(10)yelrecipiente(9)a
travésdelaspatas(3)y(4)usandolos
tornillosdeM6*42(A)ylastuercascon
bridaM6(B).
Montarelrecipiente(9)atravésdelas
patas(1)y(2)usandolostornillos
M6*42(A)ylastuercasconbridaM6
(B).
