Range Master 52916 - Page 45

45

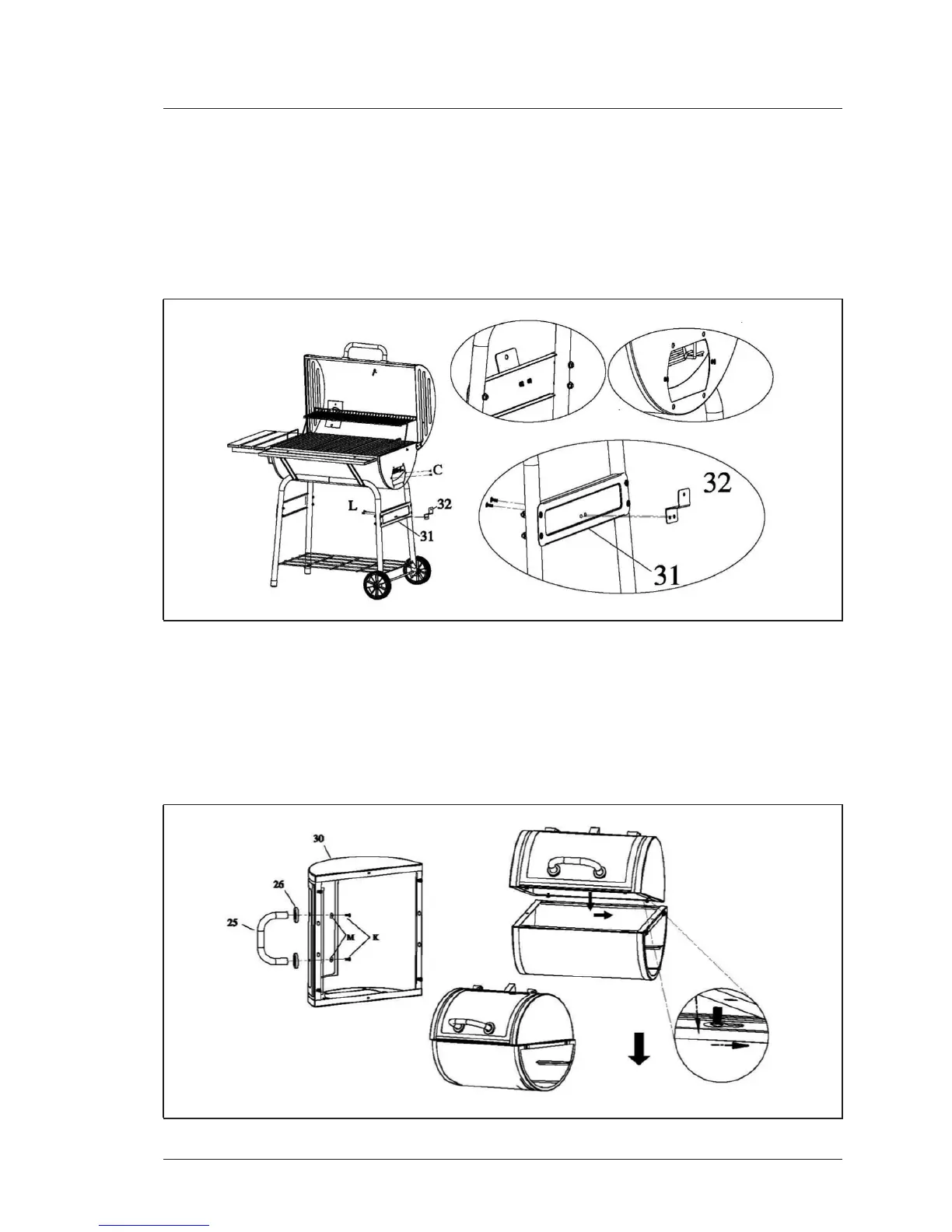

PASO 17
AtornillarparcialmentedostornillosM6*12(C)alrecipientedelaparrillacomosemuestraa
connuación.
Instalarlapiezadesoportedelfogón(32)alsoportedelapataderecha(31)ulizandodos
tornillosM5*15(L).
PASO 18
Instalarlaagarraderadelfogón(25)ylosespaciadoresdelfogón(26)alatapadelfogón
(30)contornillosM5*10(M)yarandelasM5*14(K).
Ponerjuntaslasdospiezasdelfogón.Alinearyasentarlostornillosdelapiezasuperiorcon
losoriciosdelapiezainferiorcomosemuestra.
Trancarloscuatrotornillosyoriciosenposicióndeslizandolapiezasuperioraladerecha.
Instruccionesdeensamblaje
