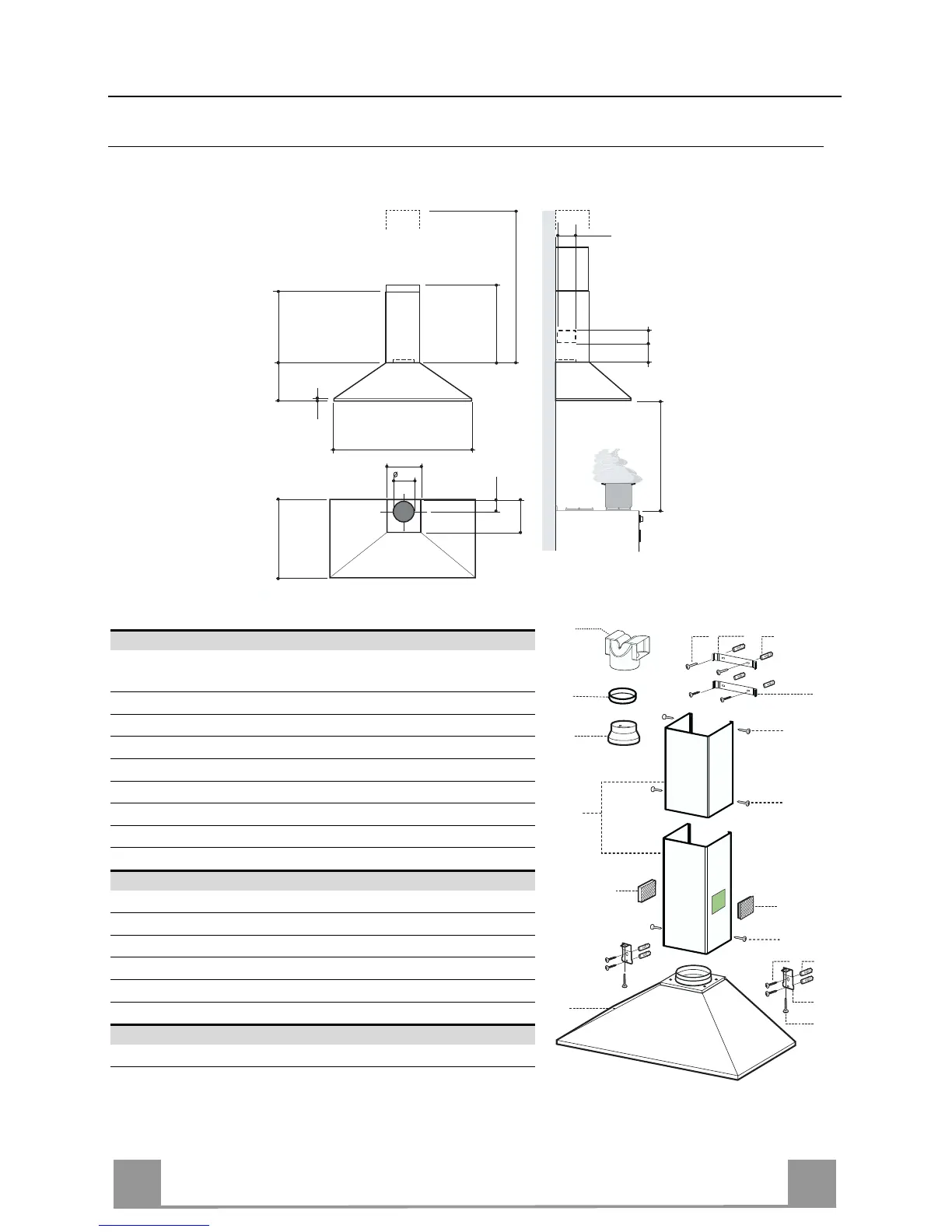

CHARAKTERISTIKEN
Platzbedarf
650 min.
898 - 1098 - 1198
490
240
100
15
0
4 0
205
21
0
min.495
max. 770
465
90
132
80
Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläse-
gruppe, Filtern
2 1 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
8a 1 Luftleitgitter Luftaustritt rechts
8b 1 Luftleitgitter Luftaustritt links
9 1 Reduzierflansch ø 150-120 mm
10 1 Anschlussflansch ø 125 mm
15 1 Luftaustritt-Anschlussstück
Pos. St. Montagekomponenten
7.1 2 Befestigungsbügel Haubenkörper
7.2.1 2 Befestigungsbügel oberer Kaminteil
11 8 Dübel
12a 8 Schrauben 4,2 x 44,4
12c 6 Schrauben 2,9 x 9,5
12d 2 Schrauben M4 x 25
St. Dokumentation
1 Bedienungsanleitung
15
12c
12c
2.1
2.2
2
7.2.1
12a 11
12c
9
10
7.2.1
1
8b
8a
7.1
12a 11
12d
