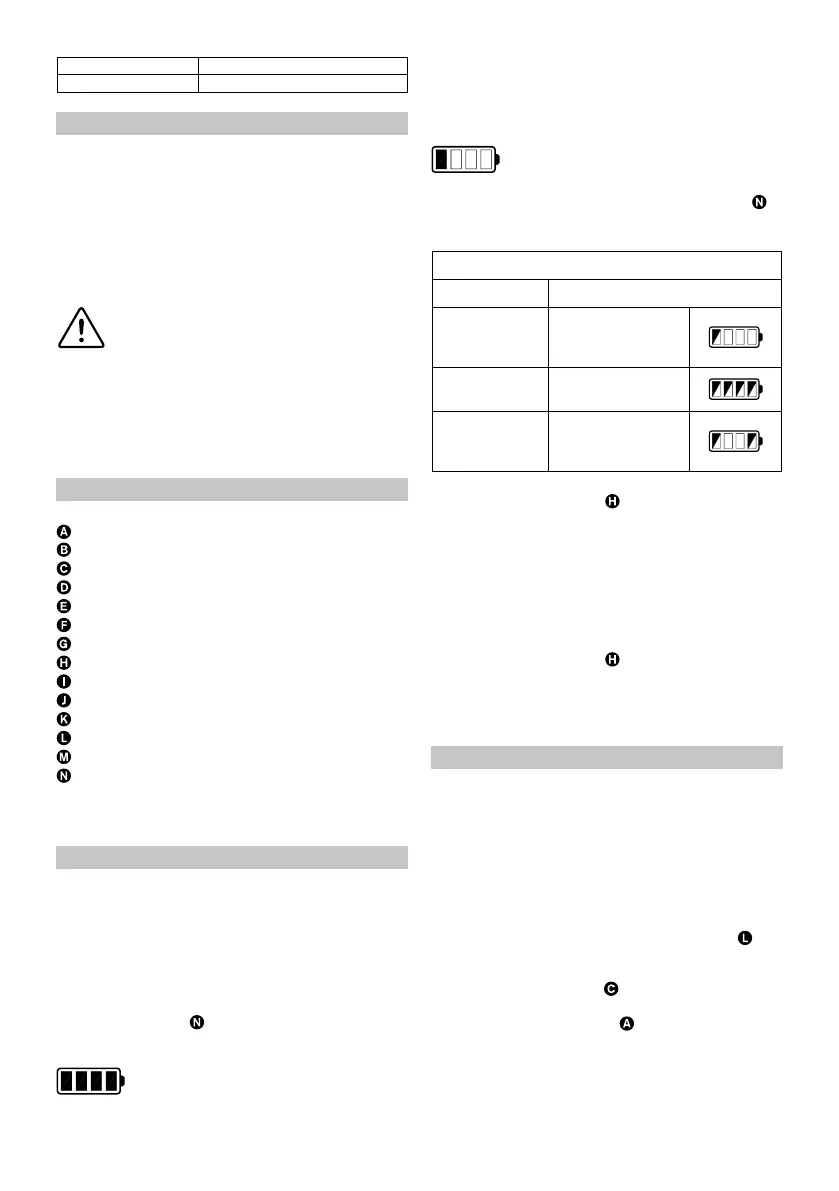

67
4,0 Ah 1100
6,0 Ah 1600
STØY/VIBRASJON
• A-vektet lydtrykknivå LpA=84,0 dB(A), usikker-
het K=3 dB(A). A-vektet lydtrykknivå LwA=95,0
dB(A), usikkerhet K=3 dB(A). Det anbefales at
operatøren bruker hørselsvern.
• Total vibrasjonsverdi=1,4 m/s², usikkerhet K=1,5
m/s² Den totale angitte vibrasjonsverdien er målt
i henhold til en standard testmetode, og kan
brukes til å sammenlikne ett verktøy med et annet.
Den totale angitte vibrasjonsverdien kan også
brukes i en innledende vurdering av eksponering.
! ADVARSEL
Vibrasjonen under faktisk bruk av elektroverk-
tøyet kan variere fra den angitte totalverdien,
avhengig av hvordan maskinen brukes.
Det er nødvendig å identifi sere sikkerhetstiltak for å
beskytte operatøren, basert på en estimering av ek-
sponeringen under de aktuelle bruksforholdene (med
hensyn til alle deler av driftssyklusen, for eksempel
tidspunktene når verktøyet er avslått og når det kjører
på tomgang, i tillegg til utløsertiden).
DEFINISJONER
(Figur 1 - 4)
Utløser
Låsemekanisme
Sikkerhetsbøyle
Fremre LED-arbeidslyssett.
Spikerindikator
Hengekrok
Nesegummipute
Magasinlås
Ekstra gummipute
«Venstrehånds» krokfeste
Dybdejusteringshjul
Enkel/kontakt brannbryter
Verktøystatus LED-lys
LED-indikator for batteri
(Figur 5)
(BOSCH) POWER FOR ALL ALLIANCE: 18V
batteri og log
MONTERING
FJERNING OG TILKOBLING AV BATTERIET
Monter kun den type batteri som er beregnet for
bruk med dette verktøyet (se fi gur 5).
Fjern batteriet ved å trykke på låseknappen (1) og
skyve batteriet ut av maskinen (2). (Figur 6)
Når du skal koble til batteriet, skyver du det i motsatt
retning til du hører et klikk.
BATTERI RESTKAPASITET
Denne indikasjonen
består av fi re røde lysdioder
som viser restkapasiteten til det innsatte batteriet.
(Figur 4)
Indikasjonen slås på når et batteri settes inn i verk-
tøyet, eller bare avtrekkeren trykkes inn. Forblir på i 5
sekunder.
Ettersom gjenværende kapasitet i batteriet reduseres,
vil færre og færre lysdioder slås på.
Når gjenværende kapasitet er under 6 %, vil en LED
begynne å blinke.
BATTERI FEILINDIKASJONER
Hvis det oppdages en feil i batteriet, vil LED-ene
vise følgende indikasjoner i stedet for restkapasitet,
og verktøyet vil ikke fungere. (Figur 4)
Batteri feilindikasjoner
Feiltype LED-indikasjon
Batterispen-
ningen er
kritisk lav
En LED blinker i
10 sekunder
Batteriet er for
varmt
Alle LED-er blinker
i 10 sekunder
Batteri
gjenkjennes
ikke
To LED-er blinker i
10 sekunder
SLIK FYLLES MAGASINET MED DYKKERTER
1. Trykk på magasinlåsen
og trekk ut ma-
gasindekselet.
2. Sett inn spikere med tuppene hvilende mot bun-
nen av magasinkanalen.
3. Lukk magasindekselet til det går i inngrep med
magasinlåsen.
Merk! Ikke plasser spiker av ulik lengde sammen i
magasinet.
SLIK FJERNES DYKKERTER FRA MAGASINET
1. Trykk på magasinlåsen
og trekk ut ma-
gasindekselet.
2. Fjern spikere fra magasinet
3. Lukk magasindekselet til det går i inngrep med
magasinlåsen.
BRUK
SPIKRING
Vær sikker på at verktøyet er i god bruksmessig stand
og at batteriet er riktig koblet til verktøyet.
Det er ingen strømbryter for verktøyet. Så snart et
batteri er koblet til verktøyet, er verktøyet aktivt og
klart til bruk.
Verktøyet kan betjenes i to forskjellige moduser, enten
i enkeltbrannmodus eller i kontaktbrannmodus.
ENKELTBRANNMODUS
Aktiver enkeltbrannmodus ved å fl ytte bryteren
(Figur 3) til venstre mot symbolet med én spiker.
Verktøyet er nå klart for enkeltskyting:
1. Trykk sikkerhetsbøylen
bestemt mot arbeidsfl a-
ten til den skyves inn noen millimeter.
2. Trykk kort på avtrekkeren
og verktøyet vil avfy-
res.
3. Slipp utløseren og fjern verktøyet fra arbeidsem-
net.
4. For å avfyre det igjen, gjenta trinn 1 til 3.
KONTAKTBRANNMODUS
