80
Dopasuj tylko typ baterii, który jest przeznaczony
do użytku z tym narzędziem. (patrz rysunek 5)
Aby wyjąć baterię, naciśnij przycisk odblokowujący
(1) i wysuń baterię z maszyny (2). (Rysunek 6)
Podłączanie baterii polega na wsunięciu jej w kierun-
ku odwrotnym, aż zatrzaśnie się na miejscu.

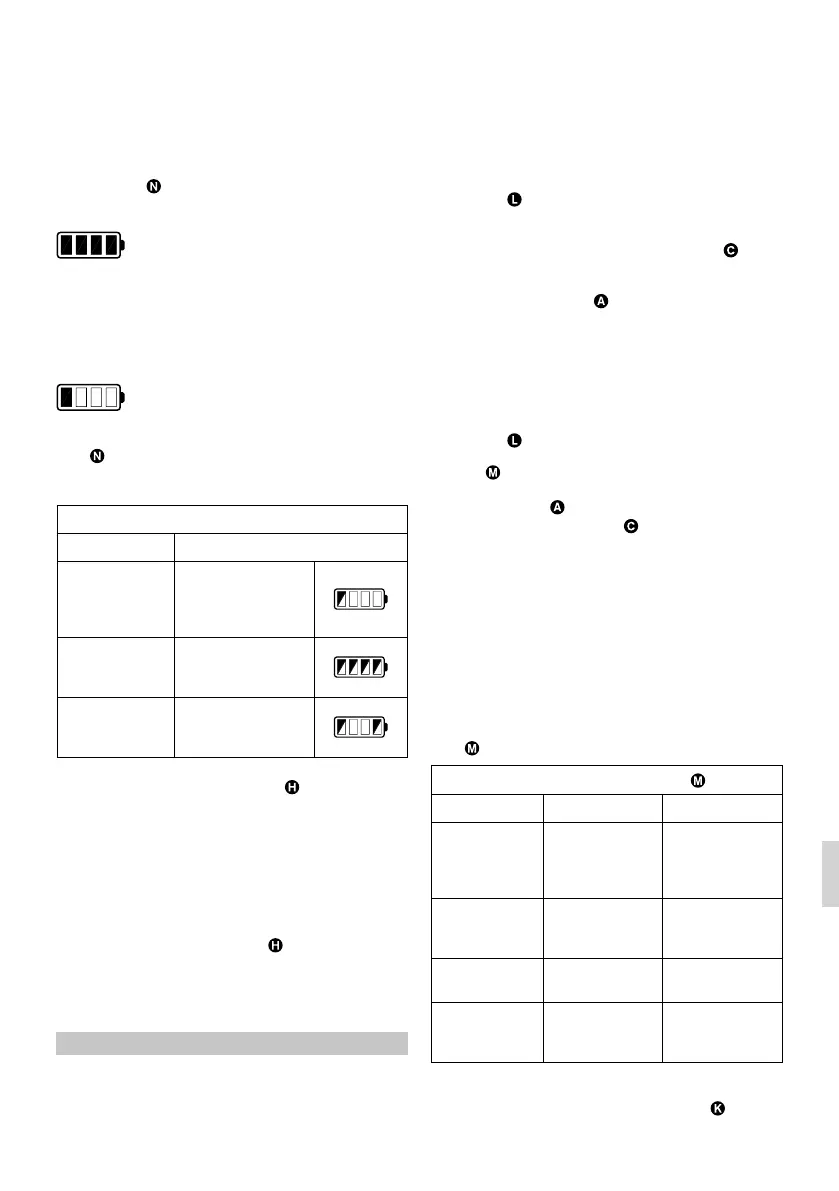

RESZTKOWA POJEMNOŚĆ AKUMULATORA
Ten wskaźnik
składa się z czterech czerwonych
diod LED, które pokazują pozostałą pojemność
włożonej baterii. (Rysunek 4)
Wskaźnik włącza się po włożeniu baterii do narzędzia
lub naciśnięciu samego spustu. Pozostaje włączony
przez 5 sekund.
W miarę zmniejszania się pojemności szczątkowej w
baterii coraz mniej diod LED będzie się włączać.
Gdy naładowanie baterii spadnie poniżej 6%, zacznie
migać jedna dioda LED.
WSKAŹNIK BŁĘDÓW BATERII
Jeśli zostanie wykryty błąd w akumulatorze, diody
LED
zamiast pozostałej pojemności pokażą nas-
tępujące wskazania, a narzędzie nie będzie działać.
(Rysunek 4)
Wskaźnik błędów baterii
Typ błędu Wskaźnik LED
Napięcie
baterii jest
krytycznie
niskie
Jedna dioda LED
miga przez 10
sekund
Bateria jest za
gorąca
Wszystkie diody
LED migają przez
10 sekund
Bateria nie
została roz-
poznana
Dwie diody LED
migają przez 10
sekund
ZAŁADUJ ŁĄCZNIKI DO MAGAZYNKU
1. 1. Naciśnij zatrzask magazynka
i wyciągnij
pokrywę magazynka.
2. Włóż sztyfty tak, aby końcówki spoczywały na
dnie kanału magazynka.
3. Zamknij pokrywę magazynka, aż bezpiecznie
zatrzaśnie się w zatrzasku magazynka.
Ważne! Nie umieszczaj razem sztyftów/gwoździ o
różnej długości w magazynku.
USUWANIE SZTYFTÓW Z MAGAZYNKU
1. Naciśnij zatrzask magazynka
i wyciągnij pokry-
wę magazynka.
2. Wyjmij sztyfty/gwoździe z magazynka.
3. Zamknij pokrywę magazynka, aż bezpiecznie
zatrzaśnie się w zatrzasku magazynka.
UŻYTKOWANIE
ZSZYWANIE
Upewnij się, że narzędzie jest w dobrym stanie
technicznym i że bateria jest prawidłowo podłączony
do narzędzia.
Nie ma wyłącznika zasilania narzędzia, gdy tylko
akumulator jest podłączony do narzędzia, narzędzie
jest aktywne i gotowe do użycia.
Narzędzie może pracować w dwóch różnych trybach,
w trybie pojedyńczych wystrzałów lub w trybie
wystrzałów ciągłych kontaktowych.
TRYB POJEDYŃCZYCH WYSTRZAŁÓW
Aktywuj tryb pojedyńczego wystzału, przesuwając
przełącznik
(Rysunek 3) w lewo w kierunku sym-
bolu jednego sztyftu/gwoździa. Narzędzie jest teraz
gotowe do pojedynczego strzału:
1. Mocno docisnąć jarzmo bezpieczeństwa
do
przedmiotu obrabianego, aż do głębokości kilku
milimetrów.
2. Krótko naciśnij spust
, a narzędzie uruchomi się.
3 Zwolnij spust i usuń narzędzie z obrabianego
przedmiotu.
4 Aby ponownie wystrzelić, wykonaj ponownie kroki
od 1 do 3.
TRYB WYSTRZAŁÓW CIĄGŁYCH KONTAK-
TOWYCH
Włącz tryb wystrzałow ciągłych, przesuwając
przełącznik
(Rysunek 3) w prawo w kierunku sym-
bolu z trzema sztyftami/gwoździami. Lampka ostrze-
gawcza będzie migać na żółto przez 10 sekund, a
narzędzie jest gotowe do wyzwalania kontaktowego:
1. Naciśnij spust
i nie zwalniaj go.
2. Mocno dociśnij narzędzie
do przedmiotu pod-
dawanego obróbce, a narzędzie uruchomi się.
3. Trzymając wciśnięty spust, zwolnij jarzmo
bezpieczeństwa z przedmiotu poddawanego
obróbce.
4. Dociśnij jarzmo bezpieczeństwa do następnego
obszaru, w który chcesz strzelać, a narzędzie
wystrzeli ponownie.
5. Aby kontynuować, powtarzaj kroki 3 i 4 w sposób
ciągły, a narzędzie będzie strzelać do momentu
zwolnienia spustu.
WSKAŹNIKI STANU NARZĘDZIA
Narzędzie jest wyposażone w diagnostyczną lampkę
LED
, która wskazuje aktualny stan narzędzia.
Dioda LED stanu narzędzia
Status Wskaźnik LED Wskazanie
Narzędzie w
trybie ciągłym
kontaktowym
Miga na żółto
Pozostaw lub
przełącz się
na pojedynczy
wystrzał
Brak
łączników w
magazynku
Ciągły żółty
Napełnij maga-
zyn łącznikami
Zablokowany
łącznik
Miga na czer-
wono
Usuń zacięty
łącznik
Narzędzie jest
przegrzane
Ciągły czer-
wony
Poczekaj,
aż narzędzie
ostygnie
REGULACJA GŁĘBOKOŚCI WBIJANIA SZTY-
FTÓW/GWOŹDZI
Użyj pokrętła regulacji głębokości wbijania
, aby
zabezpieczyć obrabiany przedmiot i umożliwić praw-
