RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF
Versione 3 ph
3 фазная версия

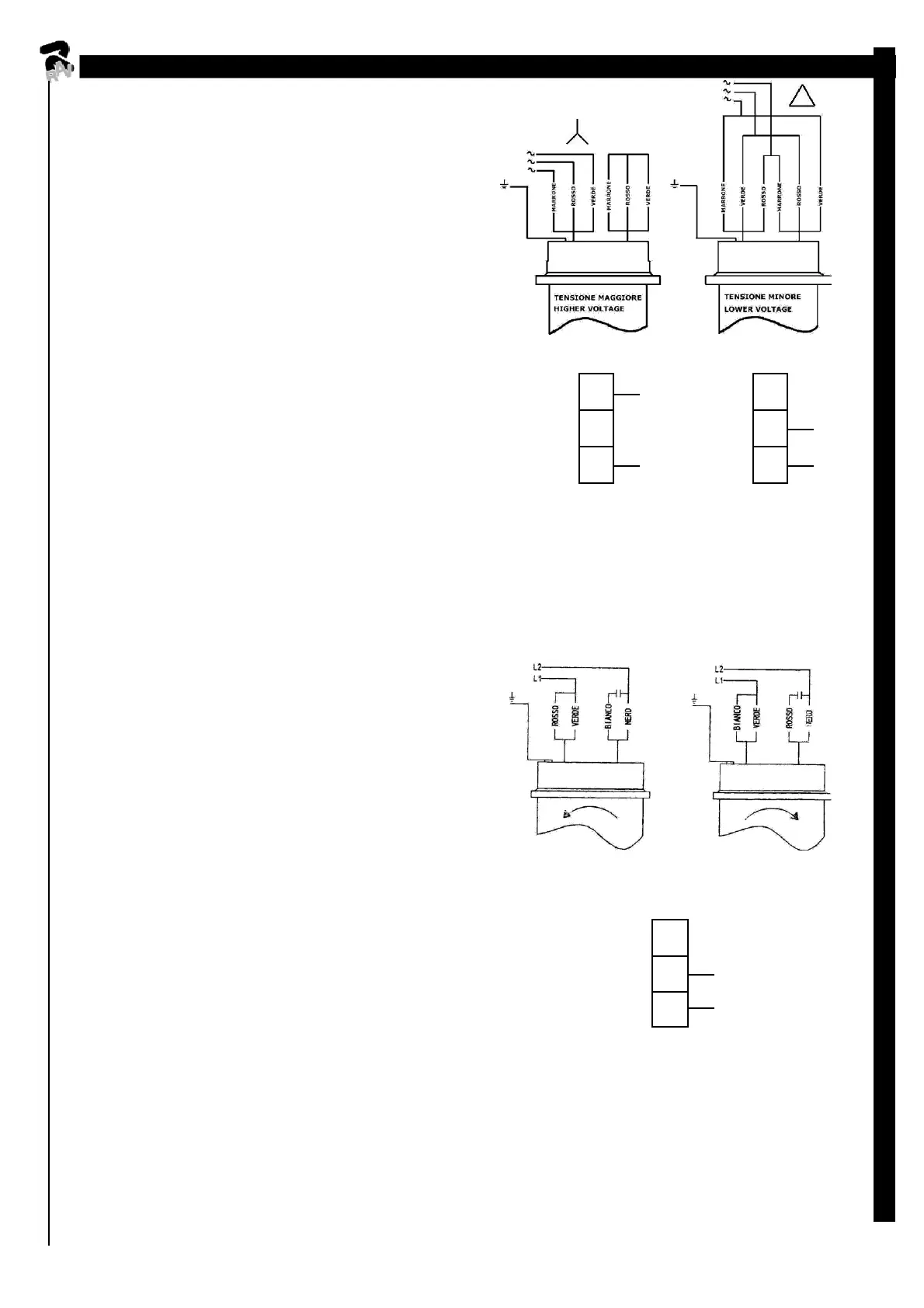

COLLEGAMENTO MOTORE
MOTOR CONNECTION
MOTORANSCHLUSS
CONNEXION AU MOTEUR
ПОДКЛЮЧЕНИЕ МОТОРА
Высокое напряжение Низкое напряжение
400 V 50 Hz
230 V 50 Hz
COLLEGAMENTO TRASFORMATORE
28
400
400
TRANSFORMER CONNECTION
230
TRANSFORMATORANSCHLUSS
230
28
CONNEXION AU TRANSFORMATEUR
0
0
27
ПОДКЛЮЧЕНИЕ ТРАНСФОРМАТОРА
27
FUSIBILI - FUSES - SICHERUNGEN - FUSIBLES - ПРЕДОХРАНИТЕЛИ
10A
16A
Рис. 16
Versione 1 ph
1 фазная версия
COLLEGAMENTO MOTORE
MOTOR CONNECTION
MOTORANSCHLUSS
CONNEXION AU MOTEUR
ПОДКЛЮЧЕНИЕ МОТОРА
230 V 50 Hz
230 V 50 Hz
220 V 60 Hz
220 V 60 Hz
COLLEGAMENTO TRASFORMATORE
400
TRANSFORMER CONNECTION
28
230
TRANSFORMATORANSCHLUSS
CONNEXION AU TRANSFORMATEUR
27
0
ПОДКЛЮЧЕНИЕ ТРАНСФОРМАТОРА
FUSIBILI - FUSES - SICHERUNGEN - FUSIBLES - ПРЕДОХРАНИТЕЛИ
25A
Рис. 17
IST DEM ZUR INSTALLATION AUTORISIERTEN PERSONAL VORBEHALTEN - SEULEMENT POUR LE PERSONNEL AUTORISE A L'INSTALLATION – ТОЛЬКО ДЛЯ КВАЛИФИЦИРОВАННОГО ПЕРСОНАЛА
58 0716-M001-0
