21

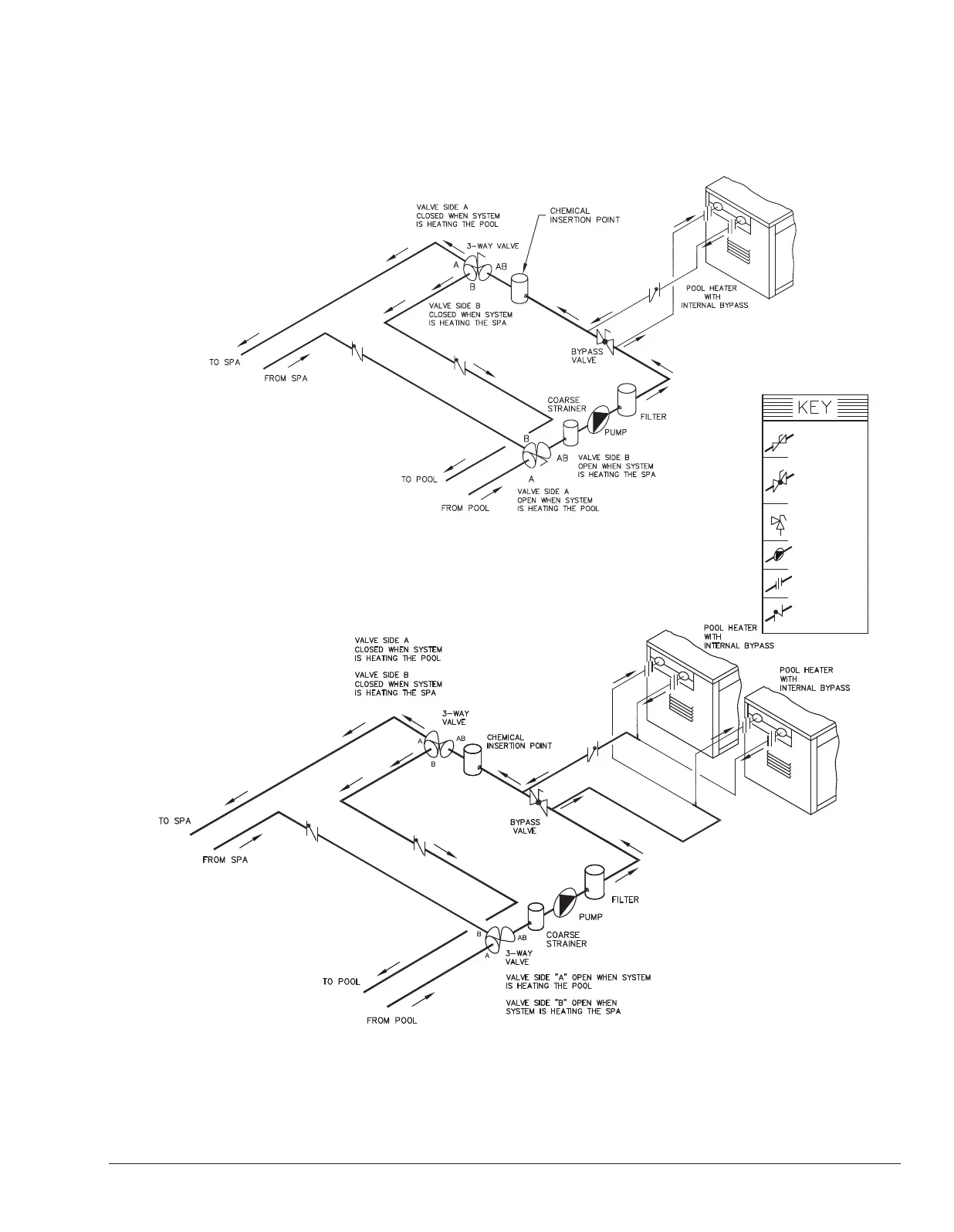

Plumbing Diagrams
Water Connection
THIS DIAGRAM IS A RECOMMENDATION AND IS NOT INTENDED
TO REPACE AN ENGINEERED PIPING SYSTEM BY A PROFESSIONAL ENGINEER
Figure 31. Single Pool Heater Installation
THIS DIAGRAM IS A RECOMMENDATION AND IS NOT INTENDED
TO REPACE AN ENGINEERED PIPING SYSTEM BY A PROFESSIONAL ENGINEER
Figure 32. Multiple Pool Heater Installation
ISOLATION
VALVE
PRESSURE
RELIEF VALVE
PUMP
UNION
CHECK VALVE
BALL VALVE
6000.59AH_Atmospheric.indd 21 12/17/2019 2:12:54 PM
