RCA 27V510T - Téléviseur + Lecteur DVD

Connexions et réglage
4 Chapitre 1
Les illustrations contenues dans ce document servent uniquement à des fins de représentation.
Téléviseur + lecteur DVD

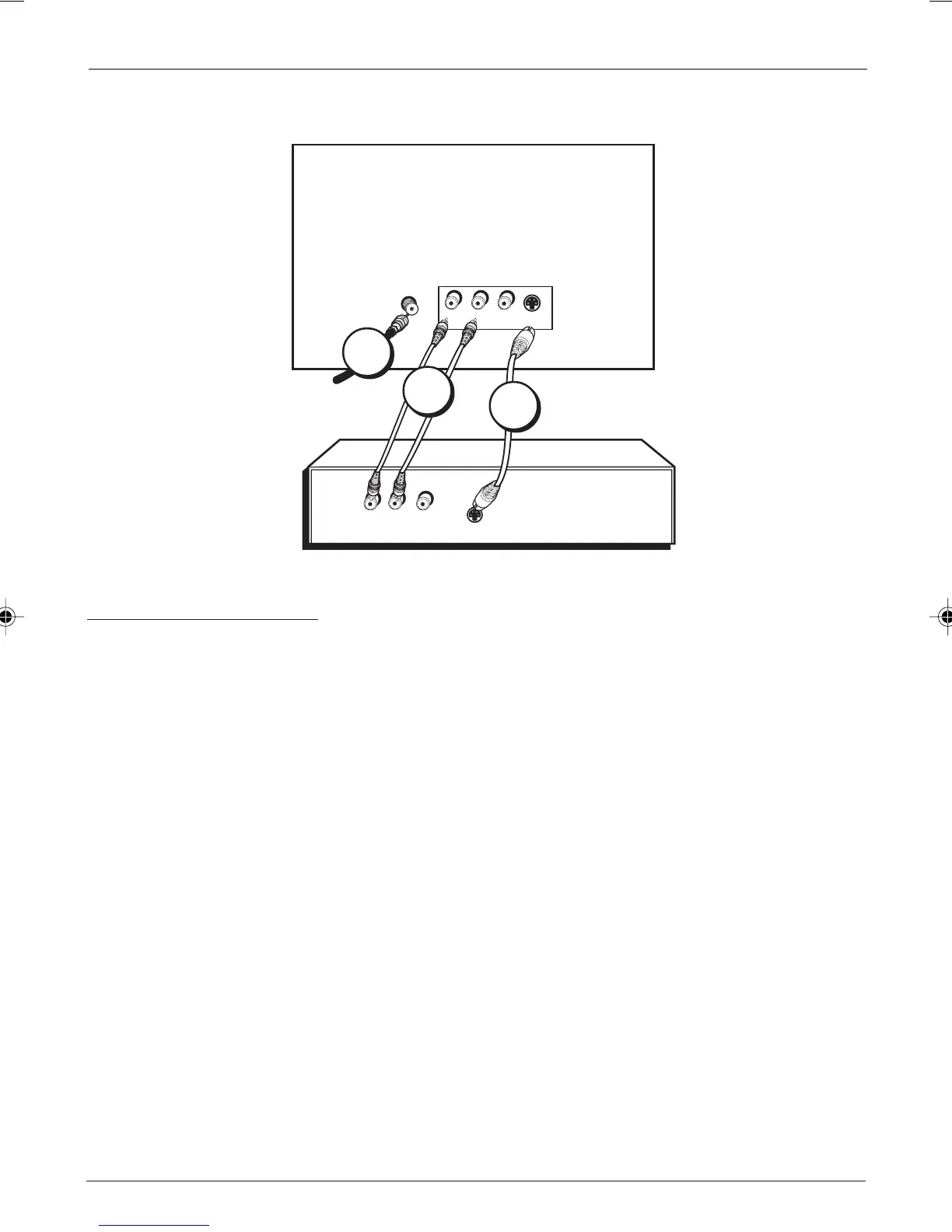

1. Connectez votre lecteur DVD à votre téléviseur.
A. Connectez les câbles audio (blanc et rouge) dans les prises R et L/MONO AUDIO à l’arrière du téléviseur
et dans les prises de sortie audio du lecteur DVD.
B. Si votre lecteur DVD comporte une prise S-vidéo, connectez un câble S-vidéo à la prise S-VIDEO
à l’arrière du téléviseur et à la prise S-Video du lecteur DVD. Si votre lecteur DVD n’a pas de prise
S-Video, voyez C.
- OU -
C. Connectez le câble vidéo (jaune) dans la prise VIDEO à l’arrière du téléviseur et dans la prise de sortie
Video sur le lecteur DVD.
2. Assurez-vous d’avoir connecté le câble ou l’antenne à votre téléviseur.
Connectez le câble coaxial de votre prise de câble ou d’antenne à l’entrée TV ANT sur le téléviseur.
Voyez la page 6
TÉLÉVISEUR (panneau arrière)
DVD
S-VIDEO
L
R
VIDEO
OUT
Du câble ou
de l’antenne
R
L/MONO
AUDIO
VIDEO
S-VIDEO IN
VIDEO 1
R
TV ANT
R
1A
2
1B
