RCA 27V550T User Manual

Connexions et réglage
4 Chapitre 1
Les illustrations contenues dans ce document servent uniquement à des fins de représentation.
Téléviseur + DVD + magnétoscope
1. Connectez votre lecteur DVD à votre téléviseur.
A. Connectez les câbles audio (blanc et rouge) dans les prises VIDEO 2 R et L/MONO AUDIO à l’arrière du
téléviseur et dans les prises de sortie audio du lecteur DVD.
B. Si votre lecteur DVD a des prises de sortie pour composant (Y, Pb, Pr), connectez les trois câbles vidéo aux
prises Y, Pb, Pr du lecteur DVD et aux prises VIDEO 2 Y, Pb, Pr à l’arrière du téléviseur. Si votre lecteur DVD n’a
pas de prises Y, Pb, Pr, voyez C.
- OU -
C. Si votre lecteur DVD comporte une prise S-vidéo, connectez un câble S-vidéo du lecteur DVD et à la prise
S-VIDEO IN à l’arrière du téléviseur. Si votre lecteur DVD n’a pas de prise S-Video, voyez D.
Nota : Si vous connectez un câble S-vidéo, vous devez connecter les câbles audio aux prises VIDEO 1 AUDIO à l’arrière du téléviseur et non
aux prises VIDEO 2 AUDIO.
- OU -
D. Connectez le câble vidéo (jaune) dans la prise de sortie vidéo à l’arrière du lecteur DVD et dans la prise
VIDEO 2 VIDEO à l’arrière du téléviseur.
2. Connectez votre téléviseur à votre magnétoscope.
Connectez un câble coaxial dans la prise TV ANT de votre téléviseur et dans la prise de sortie de votre
magnétoscope (parfois marquée OUT TO TV).
Nota : Si votre magnétoscope comporte des prises de sortie A/V, vous pouvez connecter votre téléviseur à votre magnétoscope en utilisant
des câbles audio/vidéo pour obtenir une meilleure qualité.
3. Assurez-vous d’avoir connecté le câble ou l’antenne à votre magnétoscope.
Connectez le câble coaxial de votre prise de câble ou d’antenne à l’entrée d’antenne sur le magnétoscope.
Voyez la page 7

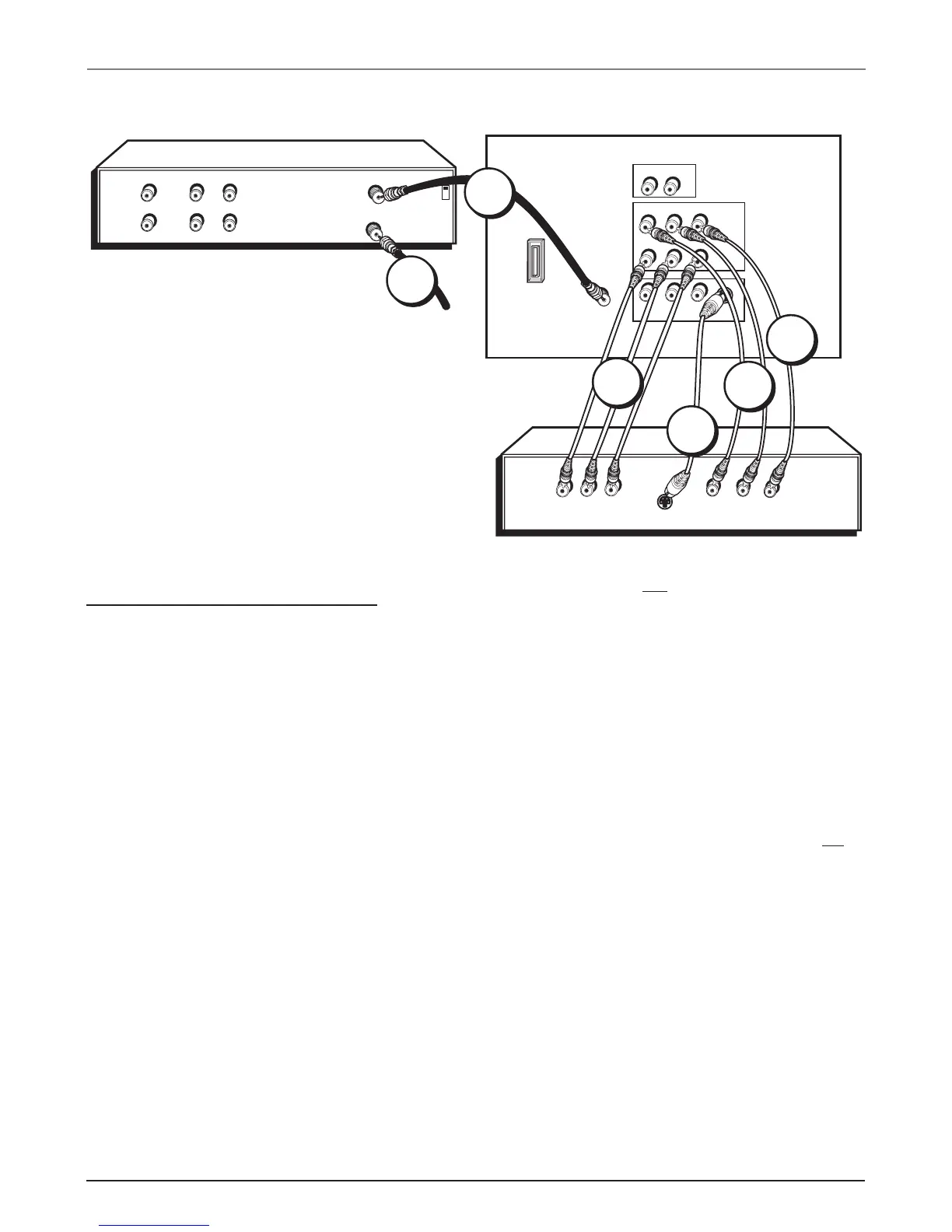

Téléviseur (panneau arrière)
Pr
Pb
Y
R
L/MONO
AUDIO
VIDEO
TV ANT
DVD
S-VIDEO
L
R
VIDEO
OUT
IN FROM ANT
OUT TO TV
CH3
CH4
Magnétoscope
VIDEO
OUT
LR
AUDIO
IN
LR
du Câble du
Câblosélecteur
ou de l’antenne
Pb
Pr
Y
S-VIDEO IN
R
AUDIO
VIDEO
R
L
VIDEO 1
AUDIO
OUTPUT
L/MONO
VIDEO 2
VPORT
1A
2
1D
3
1B
1C*
* Si vous connectez un câble S-vidéo, vous devez
connecter les câbles audio aux prises VIDEO 1 AUDIO à
l’arrière du téléviseur et non aux prises VIDEO 2 AUDIO.

RCA 27V550T Specifications


screen size	27 inch
aspect ratio	4x3
screen type	Optimum Contrast

Sound

sound type	MTS Stereo
watts per channel stereo	5 Watts/Channel
front speakers	2

Rear Connectors

audio/video inputs (composite)	2 Sets if Component Video Not Used
s-video input	1 - Auto-Detectible
component video input (YPrPb)	1 Set if 1 Set of L+R+V Not Used

Front Connectors

audio/video inputs (composite)	1 L&R Audio, 1 Video
headphone jack	Yes

Specifications

product size (WxHxD)	30 x 22.7 x 20.1 inches
approx. shipping weight	82 lbs
power options	AC Only
