Connexions et réglage
6 Chapitre 1
Les illustrations contenues dans ce document servent uniquement à des fins de représentation.

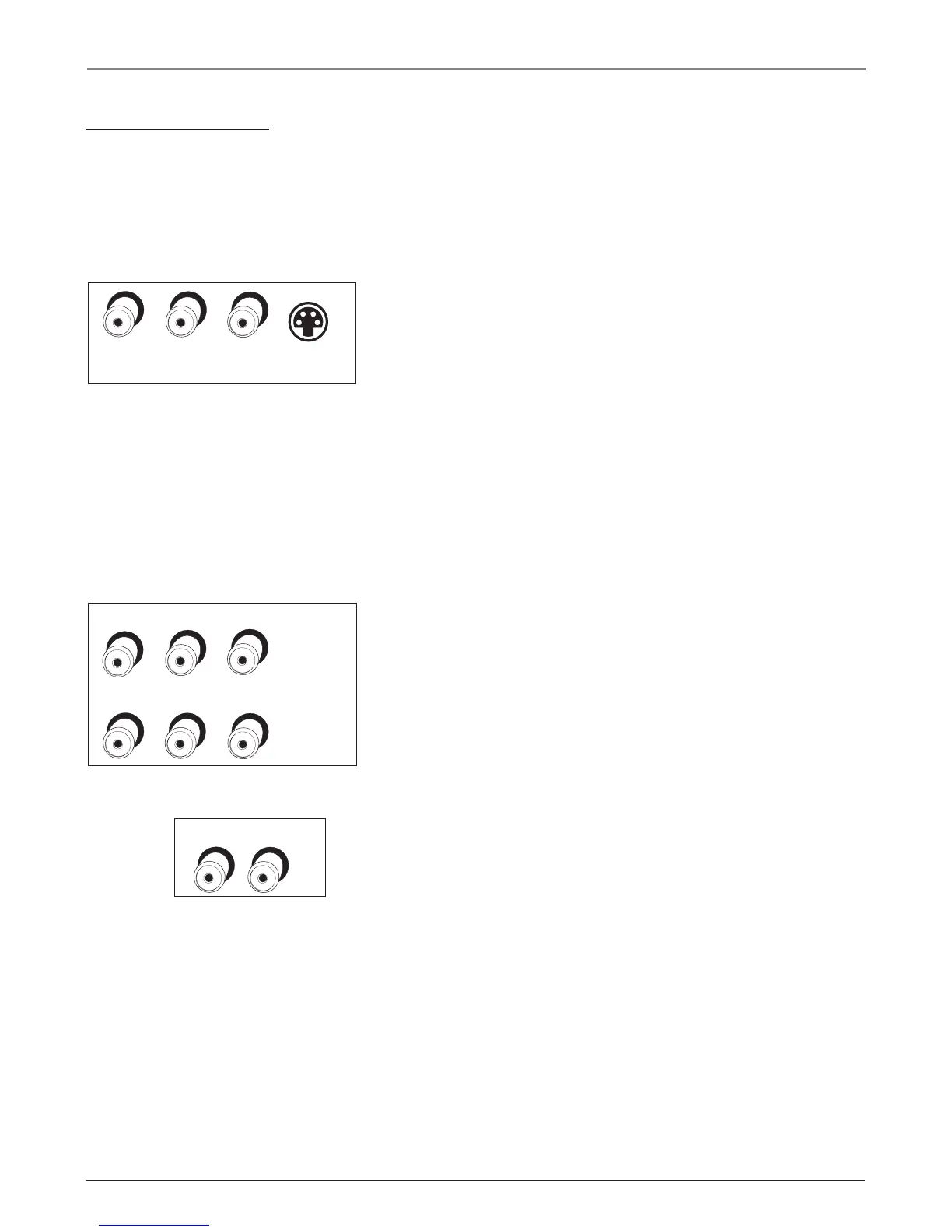

Explication des prises
Cette section décrit les prises que vous pouvez utiliser pour les connexions. Vous pouvez
connecter des composants à votre téléviseur de plusieurs façons.
VPORT Voyez la page précédente pour une explication du VPORT.
TV ANT Permet de connecter un câble coaxial pour recevoir le signal de l’antenne, du câble,
du câblosélecteur ou, selon l’exemple de la page 4, un magnétoscope.
VIDEO 1
VIDEO, AUDIO R et L/MONO Permet de connecter un composant
comme un magnétoscope, un lecteur DVD ou un lecteur de disques
laser.
• R (DROIT) AUDIO Permet une connexion audio droite. Le
connecteur audio droit est généralement rouge.
• L(GAUCHE)/MONO AUDIO Permet une connexion audio
gauche. Le connecteur audio droit est généralement blanc.
• VIDEO Permet une connexion vidéo composite. Le connecteur
vidéo est généralement jaune.
• S-VIDEO IN Offre une meilleure qualité d’image que les prises
vidéo régulières parce que la portion couleur du signal est
séparée de la portion noir et blanc de l’image. Si vous utilisez
S-VIDEO IN, assurez-vous de connecter les câbles audio gauche
et droit dans les prises d’entrée audio L/MONO et R AUDIO.
VIDEO 2
VIDEO, AUDIO R et L/MONO et Y, Pb, Pr Permet de connecter une
source de vidéo à composantes, comme un lecteur DVD.
• Y, Pb, Pr (Vidéo à composantes) donne la meilleure qualité
d’image, car le signal vidéo est divisé en trois signaux. Utilisez
trois câbles de type vidéo pour effectuer la connexion. Lorsque
vous utilisez VIDEO 2 Y, Pb, Pr, assurez-vous de connecter les
câbles audio gauche et droit aux prises d’entrée VIDEO 2 AUDIO.
• R (DROIT) AUDIO, L/MONO et VIDEO Leur description est
identique à celle de VIDEO 1.
AUDIO OUTPUT Vous permet de connecter un amplificateur ou un
récepteur audio afin d’améliorer la qualité du son.
R
L/MONO
AUDIO
VIDEO
S-VIDEO IN
VIDEO 1
Pr
Pb
Y
R
AUDIO
VIDEO
L/MONO
VIDEO 2
R
L
AUDIO
OUTPUT

RCA 27V550T Specifications


screen size	27 inch
aspect ratio	4x3
screen type	Optimum Contrast

Sound

sound type	MTS Stereo
watts per channel stereo	5 Watts/Channel
front speakers	2

Rear Connectors

audio/video inputs (composite)	2 Sets if Component Video Not Used
s-video input	1 - Auto-Detectible
component video input (YPrPb)	1 Set if 1 Set of L+R+V Not Used

Front Connectors

audio/video inputs (composite)	1 L&R Audio, 1 Video
headphone jack	Yes

Specifications

product size (WxHxD)	30 x 22.7 x 20.1 inches
approx. shipping weight	82 lbs
power options	AC Only
