Connexions et réglage
Chapitre 1 5
Les illustrations contenues dans ce document servent uniquement à des fins de représentation.
Utilisation de la prise VPORT
La prise VPORT vous permet de connecter un système de jeux vidéo Xbox™ au téléviseur en
utilisant un câble Xbox à VPORT (non fourni). Voyez la page 29 pour acheter un câble Xbox
vers VPORT. Vous pouvez également connecter un composant, comme un lecteur DVD, muni
de prises de vidéo à composantes (Y, Pb, Pr) en utilisant câble de composant vidéo vers
VPORT (non fourni). Si vous utilisez le câble de composant vidéo vers VPORT, assurez-vous
de connecter les câbles audio gauche et droit pour que le téléviseur reçoive le son à partir
du composant connecté.
Nota : La prise VPORT ne peut servir à connecter des consoles de jeux différentes du système Xbox.

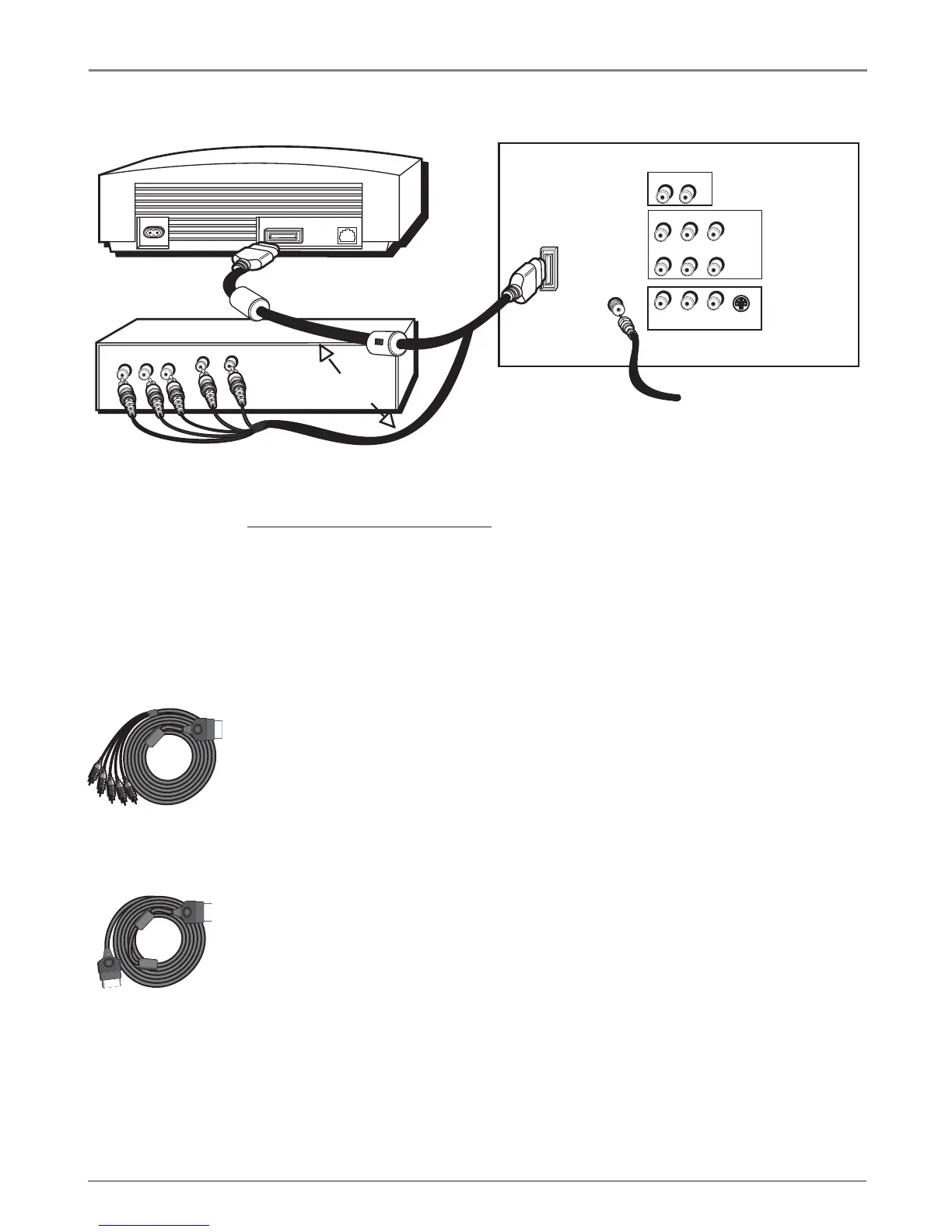

1. Connectez votre téléviseur à un lecteur DVD
Utilisez le câble de vidéo à composantes VPORT (non fourni) pour connecter le téléviseur
à un autre composant, comme un lecteur DVD muni des prises Y, Pb, Pr.
Connectez le câble de vidéo à composante VPORT à la prise VPORT située à l’arrière du
téléviseur.
Connectez l’autre extrémité du câble de vidéo à composantes VPORT aux prises Y, Pb, Pr
et à la sortie audio situées à l’arrière du lecteur DVD.
- OU -
2. Connectez votre téléviseur à un système de jeux vidéo Xbox
Connectez l’extrémité du câble Xbox à VPORT (non fourni) marquée TV à la prise VPORT à
l’arrière du téléviseur et l’autre extrémité à la prise correspondante à l’arrière du système
de jeux vidéo Xbox.
Nota : Si vous avez un récepteur audio, vous pourrez peut-être connecter un câble audio numérique à la
prise audio numérique du câble VPORT.
Voyez la page 7
L
R
OUT
Pb
Pr
Y
DVD
Xbox
du Câble du
Câblosélecteur
ou de l’antenne
Téléviseur (panneau arrière)
Pr
Pb
Y
R
L/MONO
AUDIO
VIDEO
TV ANT
S-VIDEO IN
R
AUDIO
VIDEO
R
L
VIDEO 1
AUDIO
OUTPUT
L/MONO
VIDEO 2
VPORT
OU
Câble Xbox vers
VPORT (non fourni)
Câble pour vidéo à
composantes vers
VPORT (non fourni)
« Xbox est une marque de commerce de Microsoft Corporation aux États-Unis et dans
d’autres pays. »

RCA 27V550T Specifications


screen size	27 inch
aspect ratio	4x3
screen type	Optimum Contrast

Sound

sound type	MTS Stereo
watts per channel stereo	5 Watts/Channel
front speakers	2

Rear Connectors

audio/video inputs (composite)	2 Sets if Component Video Not Used
s-video input	1 - Auto-Detectible
component video input (YPrPb)	1 Set if 1 Set of L+R+V Not Used

Front Connectors

audio/video inputs (composite)	1 L&R Audio, 1 Video
headphone jack	Yes

Specifications

product size (WxHxD)	30 x 22.7 x 20.1 inches
approx. shipping weight	82 lbs
power options	AC Only
