Connexions et réglage
Explication des prises

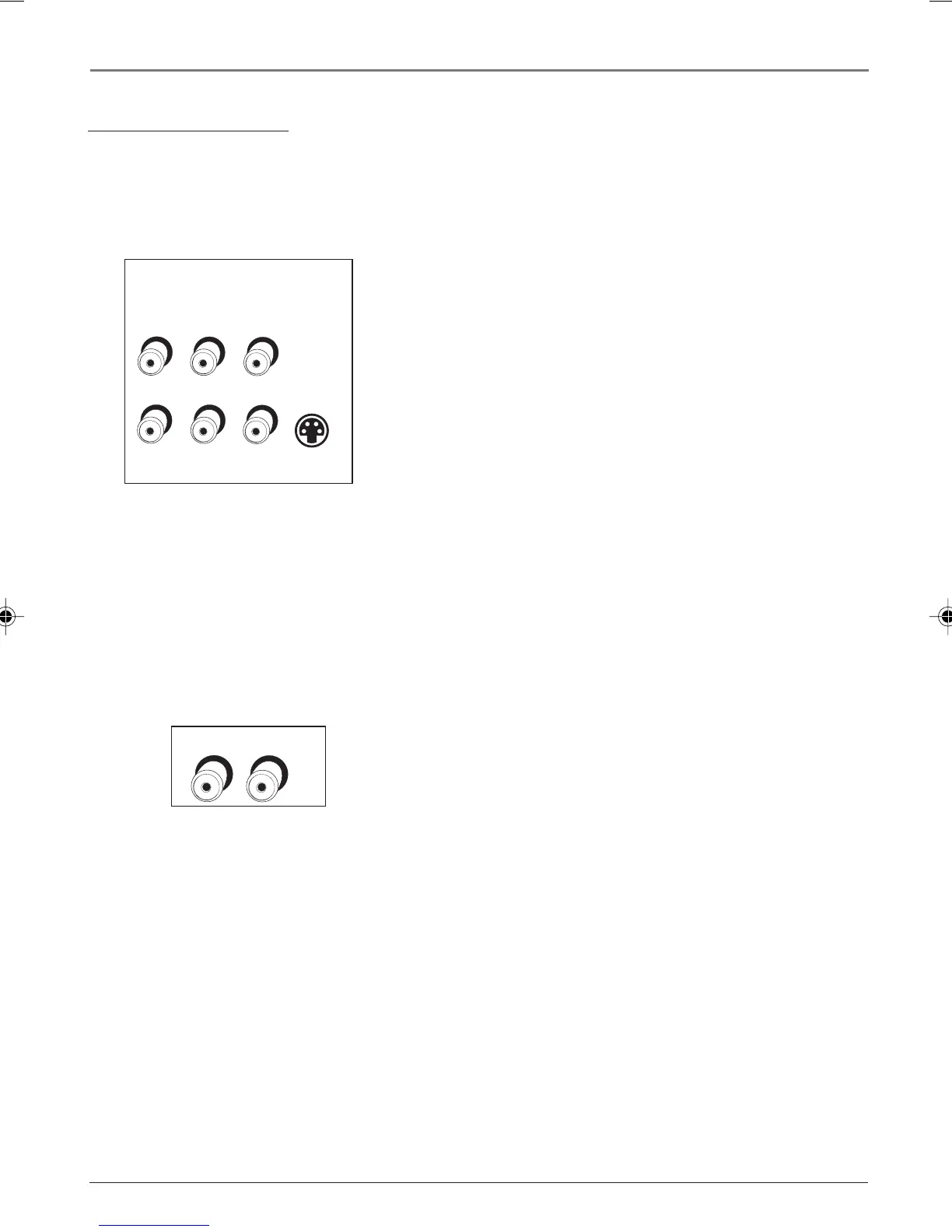

Cette section décrit les prises que vous pouvez utiliser pour les connexions. Vous
pouvez connecter des composants à votre téléviseur de plusieurs façons.
TV ANT Permet de connecter un câble coaxial pour recevoir le signal de l’antenne,
du câble, du câblosélecteur ou, selon l’exemple de la page 4, un magnétoscope.
VIDEO 1
Vous permet de connecter un composant, comme un
magnétoscope, un lecteur DVD ou un lecteur de disques laser.
• Y, Pb, Pr Donne la meilleure qualité d’image, car le signal
vidéo est divisé en trois signaux. Utilisez trois câbles de
type vidéo pour effectuer la connexion. Lorsque vous
utilisez VIDEO 1 Y, Pb, Pr, assurez-vous de connecter les
câbles audio gauche et droit aux prises d’entrée VIDEO 1
AUDIO.
• R (DROIT) AUDIO Permet une connexion audio droite.
Le connecteur audio droit est généralement rouge.
• L (GAUCHE)/MONO AUDIO Permet une connexion audio
gauche. Le connecteur audio droit est généralement blanc.
• VIDEO Permet une connexion vidéo composite. Le
connecteur vidéo est généralement jaune.
• S-VIDEO IN Offre une meilleure qualité d’image que les
prises vidéo régulières parce que la portion couleur du
signal est séparée de la portion noir et blanc de l’image.
Si vous utilisez S-VIDEO IN, assurez-vous de connecter les
câbles audio gauche et droit dans les prises d’entrée audio
L/MONO et R AUDIO.
AUDIO OUTPUT (Non disponible sur le modèle 27R430T)
Vous permet de connecter un amplificateur ou un récepteur
audio afin d’améliorer la qualité du son.
