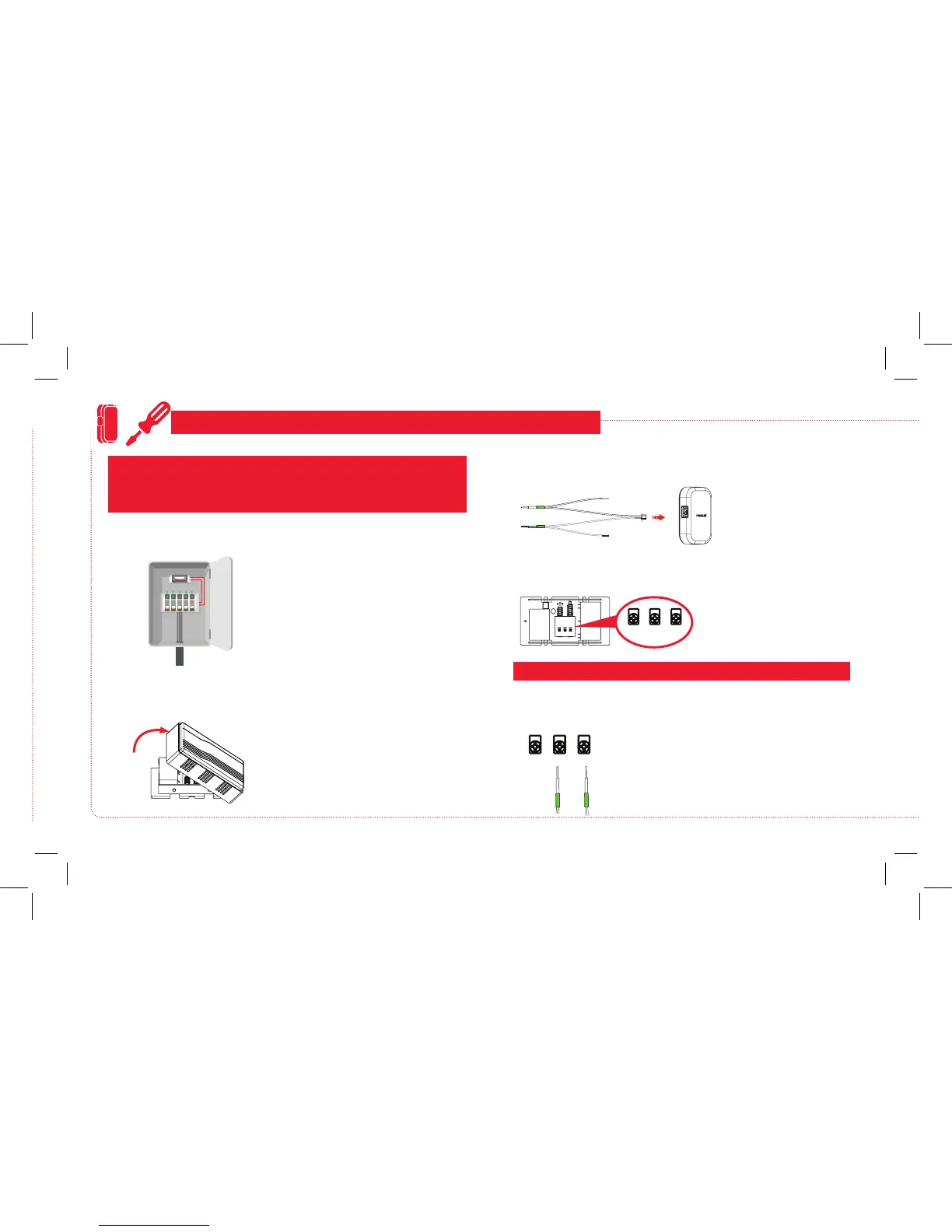

CONNEXION ET MONTAGE DU KIT D’ALIMENTATION
Repérer le disjoncteur qui commande le
circuit de la sonnette. Le désactiver avant
de continuer l’installation.
Couper l’alimentation du circuit de la sonnette
1
Retirer le couvercle du carillon de la sonnette
2
Localiser le carillon de votre sonnette.
Retirer son couvercle.
IMPORTANT : Si votre sonnette n’a pas de carillon, il est nécessaire
d’installer la résistance fournie pour réguler l’alimentation de la caméra de
sonnette. Il est possible d’ignorer cette section et de suivre les instructions
de la section « Si vous n’avez pas de carillon » à la page 21.
Connecter les ls de connexion du kit d’alimentation
au kit d’alimentation
3
Insérer le connecteur joint
dans la fente sur le côté
du kit d’alimentation.
Retirer les ls existants des bornes du carillon
4
TRANS FRONTREAR
Desserrer les vis des
bornes de la sonnette qui
est à remplacer. Retirer
les ls de ces bornes.
TRANS AVANT
ARRIÈRE
IMPORTANT : Garder une trace de quel l va à quelle borne!
Connecter les ls de connexion du kit d’alimentation
aux bornes du carillon
5
TRANS AVANT
ARRIÈRE
Couper et retirer les gaines recouvrant les
extrémités des ls rigides du kit d’alimentation.
Plier les extrémités de chaque l pour les
insérer sur les bornes où se trouvaient les
anciens ls. Serrer ensuite les vis des bornes
pour maintenir les ls en place.
