31

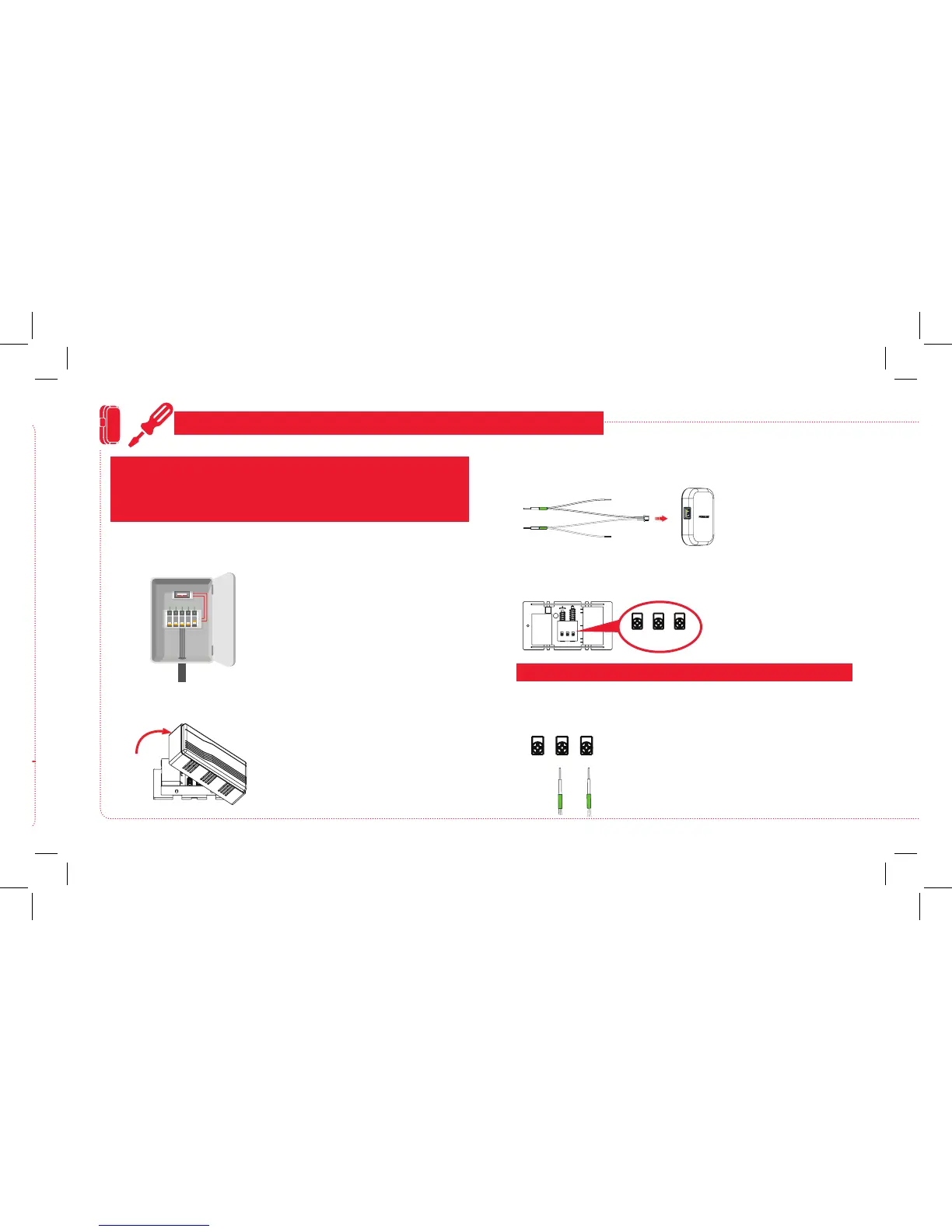

CONECTE Y MONTE EL JUEGO DE POTENCIA
Encuentre el cortacircuito que controla
el circuito para su timbre. Desconéctelo
antes de continuar con la instalación.
Desconecte la alimentación eléctrica para el
circuito del timbre
1
Retire la tapa de la caja de campanilla de su timbre
2
Encuentre la campanilla del timbre.
Retire la tapa.
IMPORTANTE: Si su timbre no tiene una caja de campanilla, entonces
tendrá que instalar la resistencia suministrada para regular la potencia
para el timbre con cámara. Puede saltar esta sección y seguir las
instrucciones en la sección “Si no tiene una caja de campanilla”
en la página 35.
Conecte los conductores de conexión del juego
de potencia al juego de potencia
3
Inserte el conector unido
en la ranura situada en
el lateral del juego
de potencia.
Retire los conductores existentes de las terminales
de la campanilla
4
TRANS FRONTREAR
Aoje los tornillos de
terminal para el timbre
que desea reemplazar.
Retire los conductores
de esas terminales.
TRANS ANTERIORPOSTERIOR
IMPORTANTE: ¡Recuerde qué conductor va con cuál terminal!
Conecte los conductores de conexión del juego de
potencia en las terminales de la campanilla
5
TRANS ANTERIORPOSTERIOR
Retire los forros que cubren los extremos de
los conductores de alambre sólido del juego
de potencia. Doble los extremos de cada
conductor sobre las terminales donde se
encontraban los conductores antiguos.
Luego apriete los tornillos de terminal
para jar los conductores en posición.
