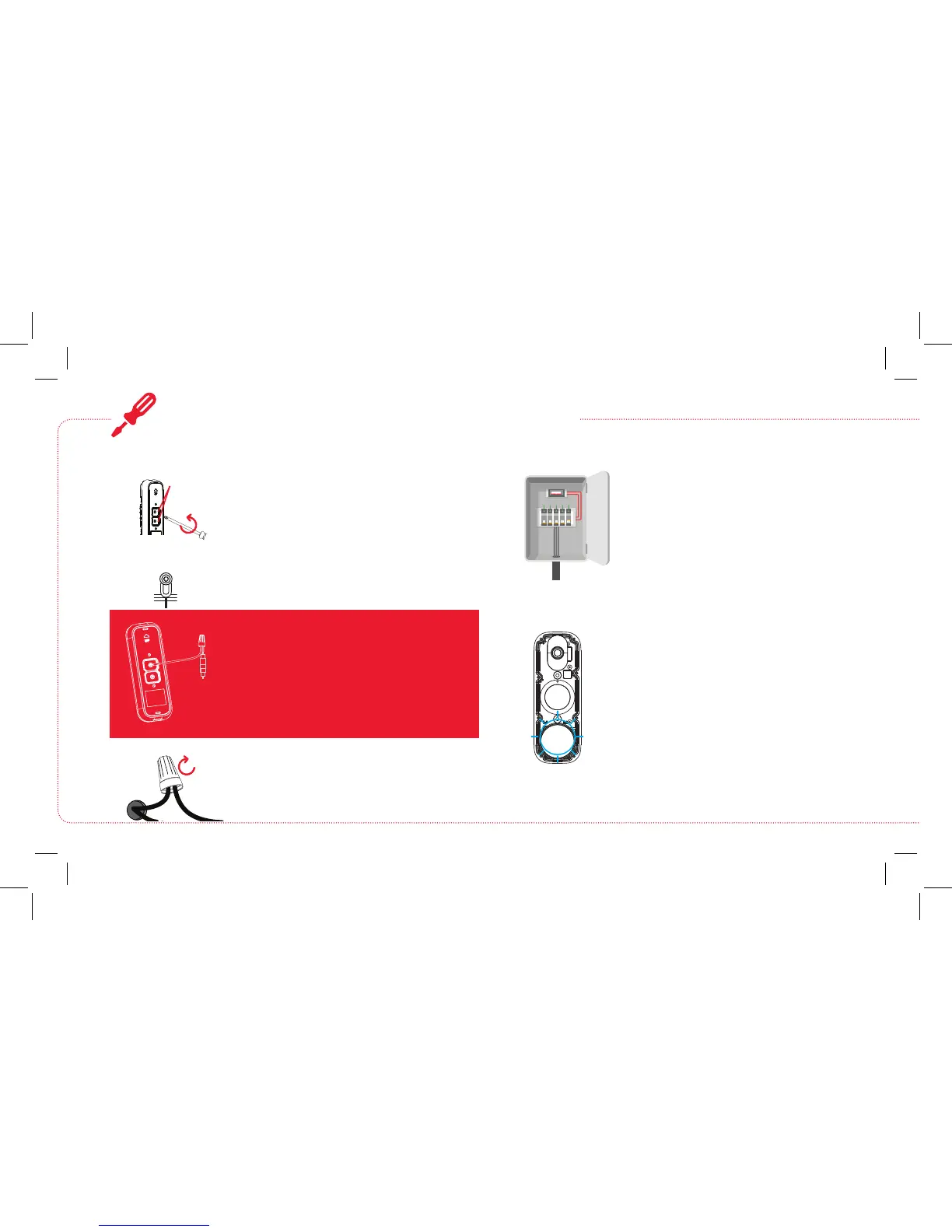

CONECTE Y MONTE EL TIMBRE DE VIDEO (continuación)
OPCIÓN B: Si los conductores de alimentación eléctrica de la casa
para el timbre NO son sucientemente largos.
Utilice el destornillador suministrado con este
paquete para aojar los tornillos de terminal
situados en la parte posterior del timbre de video.
Aojar
Parte posterior del
timbre con cámara
Terminales
Coloque la terminal de cada conductor
suministrado completamente debajo de cada
tornillo de terminal. Luego vuelva a apretar
ambos tornillos de terminal.
INSTRUCCIONES PARA LA RESISTENCIA
(SI NO TIENE UNA CAJA DE CAMPANILLA)
Si necesita usar la resistencia suministrada, desforre
los extremos de la resistencia. Una un extremo de la
resistencia con uno de los conductores conectados
al timbre de video. Utilice una de las tuercas de
alambre suministradas para jarlos uno con el otro.
Conecte el otro extremo de la resistencia al conductor
del timbre de la casa siguiendo las instrucciones que se
dan a continuación.
Una los extremos de un conductor de conexión y
un conductor de la casa para el timbre e insértelos
en una tuerca para alambre. Luego gire la tuerca
para alambre hasta que sienta tensión. Repita con
el otro conductor de conexión, conductor de la
casa para el timbre y tuerca para alambre.
Conductor
de conexión
Tuerca para
alambre
Girar
Conductor de
la casa para
el timbre
Conecte la alimentación eléctrica para el circuito
del timbre
Vuelva a conectar la alimentación
eléctrica para el circuito del timbre.
10
Conrme que el timbre de video recibe alimentación
eléctrica
El indicador alrededor del botón de llamada
del timbre parpadea cuando está energizado
(primero en color rojo, luego en color azul).
Si el indicador está parpadeando: Vaya al
paso siguiente.
Si el indicador NO está parpadeando:
Primero, revise las conexiones en la parte
posterior del timbre de video. Luego oprima
y no suelte el botón de restablecimiento en la
parte anterior del timbre de video durante 4
segundos, hasta que el timbre diga
“reset successful” (reinicio satisfactorio).
